- 继电器综合参数测试仪SR202B
一、概述
1.简介

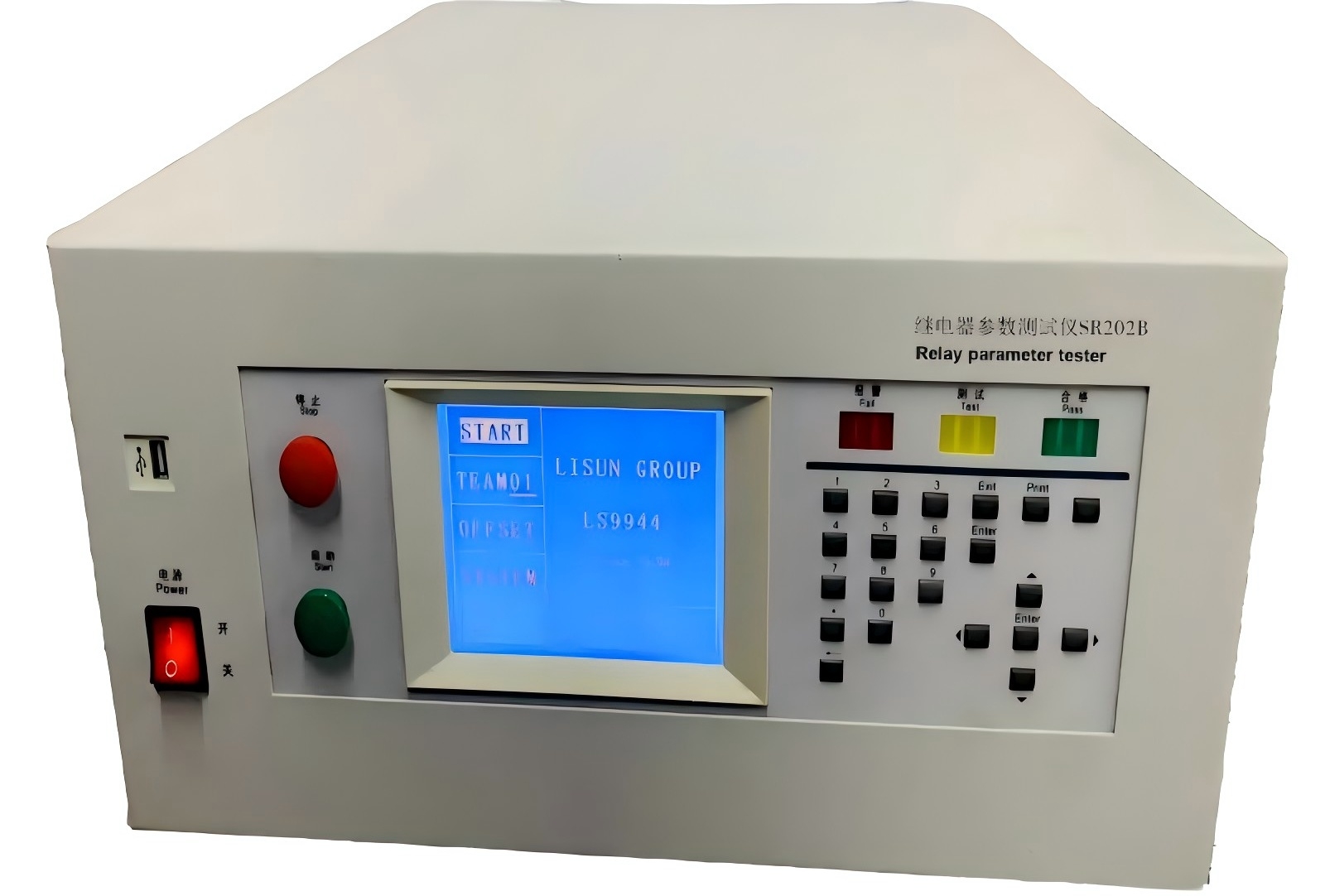

继电器综合参数测试仪SR202B采用高速微电脑检测芯片，配合 5.7 英寸大屏幕彩色液晶显示屏，人机界面友好。该仪器可与电脑连接，把测试数据送到电脑进行数据统计，可直接生成出各种参数的测试报表（可以根据客户的要求增加 MES 系统上传功能）。 该仪器可检测两组 NO/NC 型主触点和两组 NO/NC 型辅助触点（两主两辅）单体电磁继电器的线圈电阻，接触电阻，吸合电压，二次吸合电压，释放电压，吸合时间，吸合回跳时间，释放时间，释放回跳，同步时间，保持电流、启动电流等参数。 该仪器具有大容量的存储器，可以存储 200 组参数数据。方便用户使用。
2.电源供电：单相 220VAC；功耗：< 75W
环境温度：10 - 40 ºC；相对湿度：< 80%
3.外型尺寸：450*400*250mm
二、 主要技术指标
1.环境温度：
测量范围：2-51ºC，分辨率 0.01 ºC，精度±1%±0.2 ºC
2.线圈电阻:
1-10Ω档:分辨率 0.01Ω，精度±1%±0.02Ω
10.1-100Ω档:分辨率 0.1Ω，精度±1%±0.2Ω
100.1-2000Ω档:分辨率 1Ω, 精度±1%±1Ω
3.接触电阻：
主触点：6V/20A;6V/100mA
测试范围: 0-25mΩ，分辨率 0.02mΩ，精度±1%±0.02mΩ
辅助触点：6V/100mA。
测试范围: 0-511.8mΩ，分辨率 0.1mΩ，精度±1%±0.1mΩ
4.吸合/释放电压:
电压测试范围：0-24V（4A)，分辨率 0.01V，精度±1%±0.02V
0-60V(1A)，分辨率 0.1V，精度±1%±0.1V
5.启动/保持电流:4000mA
测试范围:4000mA ，分辨率 2mA ，精度±1%±10mA
6.吸合/释放时间：
测试范围：0-130mS ，分辨率 0.02mS，精度±1%±0.05mS
7.吸合/释放回跳时间：
测试范围：0-130mS ，分辨率 0.02mS，精度±1%±0.05mS
9.辅助触点释放回跳时间测试：
测试范围：0~130mS，分辨率 0.02mS，精度±1%±0.05mS
10.吸合脉宽/释放脉宽/间隙时间设置范围：10-500mS,精度±5mS；电流时间：50~500mS.
11.环境温度测量范围：5-40℃
测量误差：±1℃(在 CRT 上显示)
12.测试方式有
A. 快测（方波）画面，
B.阶梯测试
C.脉冲测试
