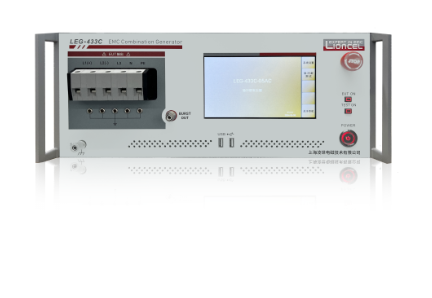

电快速瞬变脉冲群发生器 LEG-433C-05AC
- 主要规格：
- AC 85 V ～ 264 V 50/60 Hz 120 W
- 电快速瞬变脉冲群发生器 LEG-433C-05AC
LEG-433C 系列脉冲群发生器是凌世新一代内置三相交流 ( 兼容直流 ) 耦合去耦网络的组合型群脉冲试验设备，是测试电子与电\气设备电磁兼容性中抗电快速瞬变脉冲群干扰能力的标准测试仪器
技术特点
通用的供电电源范围设计，满足不同国家地区使用；
仪器设有高压电源超压保护，过温保护，声 / 光提示；
丰富完善的通信接口设计，标配 RS485 串口、LAN 口、USB 口、无线 WiFi；
紧急停止开关：紧急情况下迅速切断仪器内部高压供电或 EUT 供电回路；
安全锁：安全锁插入设备可正常操控，安全锁拔出设备锁定；
外同步：用于连接外部手动耦合去耦网络实现 EUT 电源相位同步功能；
手动触发 / 自动触发：通过触摸屏虚拟按键手动控制仪器脉冲输出，每点一次输出一串脉冲，自动触发由设定程序控制脉冲输出；
外部触发：通过连接外部触发开关 ( 常开 ) 实现脉冲输出的有无；
EUT_FAIL 失效检测，可提供三路监测输入。
符合标准：
IEC 61000-4-4 IEC 61000-4-4 Ed.3/Ed.2 EN 61000-4-4 GB/T 17626.4
应用领域：
工业设备、电力仪表、车载电子、医疗器械、照明器具、通信传输、音视频设备、低压电器、电 子部件、电动工具、信息技术设备、轨交航天电器、仪器仪表
技术参数：
规格型号
LEG-433C-05AC
干扰类型
电快速瞬变脉冲群抗扰度
电源
AC 85 V ～ 264 V 50/60 Hz 120 W
保险丝容量：2 A/250 V
外形尺寸
450 mm×545 mm×195 mm
信号源
脉冲电压范围
100 Vp ～ 5100 Vp±10 %
脉冲上升时间
50 Ω&1 kΩ 负载：上升时间 3.5 ns ～ 6.5 ns
脉冲持续时间
50 Ω 负载：35 ns ～ 65 ns
1 kΩ 负载：35 ns ～ 150 ns
输出阻抗
50 Ω/ 同轴输出
极性
正、负、正负自动交替
重复频率
0.1 ～ 1000 kHz
单群脉冲个数
1 ～ 1000 个
群周期
10 ～ 9999 ms
内置耦合 / 去耦网络
通道
三相五线
上位机接口
LAN/ 无线 WiFi
被试品容量
AC 690 V&32 A MAX/DC 1000 V&32 A MAX
脉冲上升时间
50 Ω 负载：上升时间 4 ns ～ 7 ns
脉冲持续时间
50 Ω 负载：30 ns ～ 60 ns
