- EDS 30V是一款*先进的智能型静电放电发生器，输出电压30kV,也是****款自主研发生产，集放电枪头和触摸屏控制于一体的静电放电模拟器。

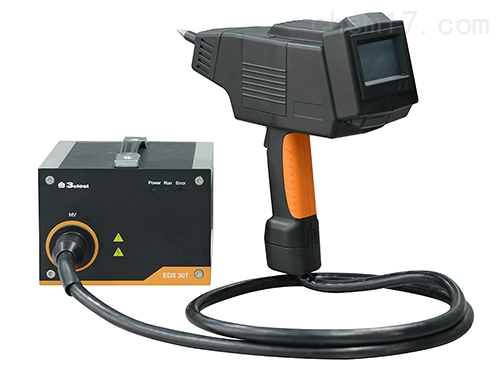

静电放电模拟器EDS 30V 的详细介绍
人体对物体或两个物体之间的静电有时会产生高达数万伏的电压，可能引起电气、电子设备的电路发生故障，甚至损坏。在汽车领域要求非常严格。EDS 30V是一款*先进的智能型静电放电发生器，输出电压30kV,也是****款自主研发生产，集放电枪头和触摸屏控制于一体的静电放电模拟器，依照 ISO 10605 和 GB/T 19951的标准执行。LCD触摸屏简单易操作，电源可选择AC与电池盒，RC模块可更换，内置温度湿度计，远程控制软件，确保了在各种测试场合使用的可靠性。
优点：
> 人体工程学设计；
> LCD触摸屏控制；
> 温湿度记录和保护；
> 一体化设计（无机箱）；
> 自动极性转换；
> 放电模块可互换，自动识别；
> 内置标准测试程序库；
> 智能检测空气放电失效性；
ISO 10605
GB/T 19951
技术参数
接触放电
200V – 30,000V（±5%）
空气放电
200V – 30,000V（±5%）
电压步进
100V
保持时间
大于 5s
极性
正、负
RC模块识别
自动识别并LCD显示
温湿度
内置温湿度计，记录和保护功能
脉冲重复频率
单次/0.1/0.2/0.5/1/2/5/10/20Hz
触发模式
手动&自动
脉冲计数
1-9999
接触放电模式
330PF/2000Ω
150PF/2000Ω
330PF/330Ω
150PF/330Ω
简易程序
依据各种标准等级进行测试
上升时间
0.7-1.0ns
快速启动测试程序
参数在线可调，简单迅速，易于操作
评估程序
进行20Hz接触放电，对受试设备的测试点进行评估
标准测试程序
ISO 10605
通用参数
重量
约11kg
环境温度
15℃-35℃（操作条件）
相对湿度
30%-60%（操作条件）
气压范围
86kPa-106kPa
工作电源
100V-240V（±10%）; 50/60Hz（大陆地区默认AC 220V 50HZ）
选件（不包含在主机中）
DMX
根据用户需求定制的放电模块
接地高压电阻
2x470 kohm
垂直耦合板
500x500mm
水平耦合板
1600x800mm
参考接地板
2700x1800mm
测试桌
1600x800x800mm，全实木，满足IEC 61000-4-2要求
电池盒
8*2600mAh镍氢充电电池，代替AC电源。接触放电+30kV，1Hz，大约8h。尺寸140mm*100mm*35mm。重量0.5Kg
电池充电器
用于电池盒充电
ESD 校准装置
用于ISO 10605的波形校准。包括 2 ohm靶子/4GHz, 衰减器，同轴电缆，和使用说明书
标准配置
放电枪
放电枪与控制 一把
高压发生器
程控高压电源 一台
标配阻容模块
330PF/2000Ω；150PF/2000Ω
330PF/330Ω150PF/330Ω
放电模块可更换
放电电极
空气放电头、接触放电头
接地线
2m 接地线
包装箱
手提箱
资料
原厂测试校准证书和操作手册
