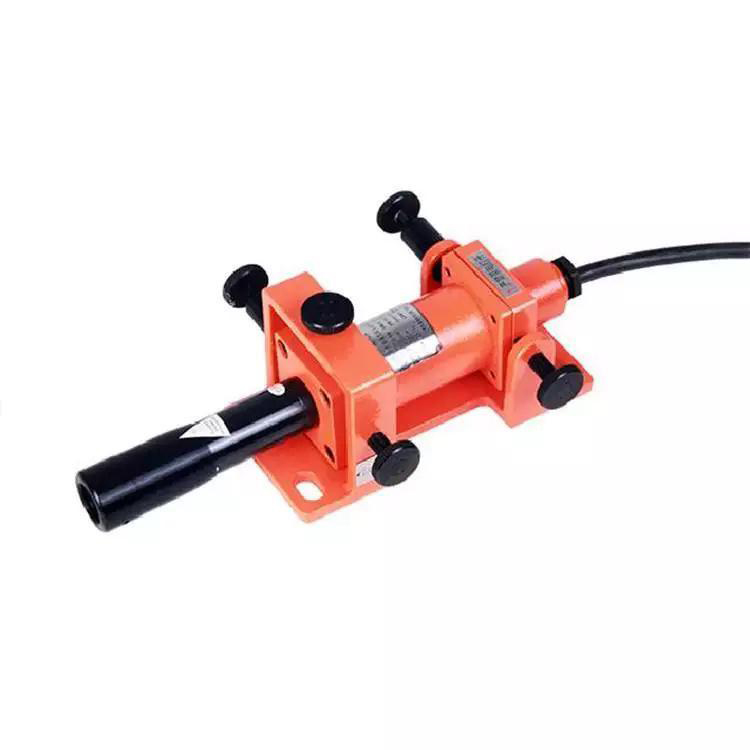

YBJ-500A矿用隔爆型激光指向仪
该系列产品主要应用于 用于矿山巷道掘进时的指向定位；掘进机推进方向的控制；煤矿综采工作面的定位。
输入电压 AC 127V / 220V
激光功率 ≥5mw
有效测量 600m
光斑直径 ≤ 40mm ( 600m 处 )
防爆方式 隔爆型
仪器重量 3.5kg
一、概述
1．特点
YBJ矿用隔爆型激光指向仪是集电子、光学机械等技术为体的仪器。具有外形美观、体积小、重量轻、防爆等特点。仪器安装采用固定式，可快速固定在锚杆上。仪器可在360°范围任意粗调，微调准确；调节方便，制动可靠。产品采用自主研发的光学系统，可采用红、绿两种光源，光斑大小、矿下施工需求。仪器采用交直流转换电源模块，交流宽电压AC80V～AC245V供电，具有保护功能。
2．标准
GB3836-2010 MT870-2000 Q/HGY22-2012技术条件
3．主要用途及适用范围
仪器主要用于煤矿井下巷道开采时提供中腰线定位、运输管道、运输皮带、风管、水管、电缆铺设等方向定位。还可为地铁、公路、铁路、桥梁、隧道、涵洞、输油管道铺设、排水施工等巷道掘进提供准直线。
4．仪器型号定义
注：YBJ-500A矿用隔爆型激光指向仪
5．使用环境
大气压：86kPa～110kPa
环境温度：-20℃～+40℃
空气相对湿度：≤95%RH（+25℃时）
含有**性气体（甲烷）和煤尘混合物的煤矿井下环境中
在无明显破坏绝缘的气体或蒸汽的环境中
污染等级：3级
二、结构特点及工作原理
1．结构特点：
仪器将电源模块、光学组合为体，具有外形美观、体积小、重量轻等特点。
仪器粗调采用360°可旋转锁紧机构，安装采用固定式锁紧装置，固定仪器方便快捷。仪器通过微调机构可在不小于±1.5°范围内进行水平、垂直细微调整。
2．工作原理：
仪器接入供电电压AC127V后，通过电源模块转换成直流电压给激光管供电，产生激光束，再通过光学系统产生激光远程指向光束，其测程分别达到500米。
三、技术参数
安装方式：固定式
防爆形式：矿用隔爆型
防爆标志：ExdIMb
激光指向仪工作制：连续运行
供电电压：AC127V (电压在AC105V～AC140V之间仪器可正常工作）
工作电流：≤90mA
光 功 率：不大于15mW
有效测程：500m
光斑直径： 在500m处光斑直径不大于50mm
光斑漂移量: 在500m处光斑漂移量应不大于10mm
横向、纵向粗调：360°任意
横向、纵向调节范围：≥±1.5°
四、外型尺寸及重量:
尺寸：298×182×110（mm）
重量：3.4 kg
