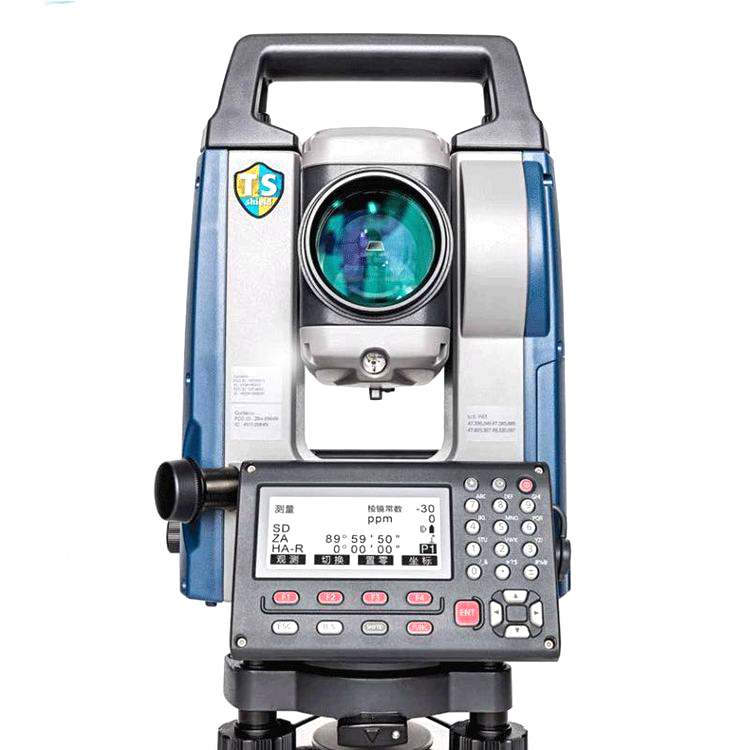

工程型全站仪索佳iM-52
测量精度更高,系统运算更快,更轻巧易携带
RED-tech技术
快速、的无棱镜相位测量技术
0.9 秒测得结果，适用于各种反射目标
宽量程：0.3m-4000m
细激光 EDM 测距技术，能够测量墙角、道路井盖、甚至金属网和树枝
改进测距光路，性能提高
棱镜测距精度 1.5+2ppm，显示 0.1mm ,500 米无棱镜测程实现大入射角测量
同轴红色指示光更明亮，帮您快速找准目标
EDM 光斑更小，有效避免其他目标
IACS测角系统，稳定可靠
采用的编码测角技术和配备 的双轴补偿 器，确保了任何作业 条件下的测量精度和可靠 性，即使在复杂的地形环境下作业也能 获得高 稳定性的测量结果
标配原厂进口基座，测角更稳定
测角精度通过ISO 17123-3：2001
原装进口品质
iM系列全站仪均通过振动、跌落、温度、湿度以及 IP66 级粉尘和淋水等多种严格的高强度 测试，各项性能优于指标，确保长期应对户外 恶劣天气
在基线上对仪器的测距精度进行检测，在检定 台上对仪器的整平性能和测角精度进行检测，以确保您对iM-52系列产品质量满意
丰富的应用软件
IM-52 预装了丰富的应用程序，如：道路测设、对边测量、 悬高测量、面积计算、后方交会、坐标测量、偏心测量、坐 标放样等等，方便了实际工程应用。
技术指标
型号 iM-52
望远镜
放大倍率 / 分辨率 30x / 2.5"
其他 镜筒长度 ：171mm，物镜孔径 ：45mm（EDM ：48mm）成像 ：正像
测角部
显示 1" / 5"
测角精度 (JJG414-94) 2"
双轴补偿器 双轴补偿，补偿范围±6'
视准差改正 提供
测距部
激光输出 无棱镜模式:3R级，棱镜/反射片
测程（一般气象条件下 2） 无棱镜 0.3 ~ 500m
反射片 4/5 RS90N-K: 1.3 ~ 500m
小型棱镜 CP01 ：1.3 ~ 2,500m OR1PA ：1.3 ~ 500m
单棱镜 1.3 ~ 4,000 m
显示 精测/速测：0.0001m 连续测：0.001m
精度 无棱镜 (2 + 2 ppm x D) mm*6
反射片 4/5 (2 + 2 ppm x D) mm
棱镜 (1.5 + 2 ppm x D) mm
测量时间 精测 : 0.9s ( 初次 1.5 s), 速测 : 0.6 s ( 初次 1.3 s),连续测 : 0.4 s ( 初次 1.3 s)
操作系统、接口与数据管理
操作系统 Linux
显示器 / 键盘 带背光，对比度可调，192 x 80 点阵图形液晶显示器，带背光 28 键全字母数字键盘
操作面板 双面
数据存储 内存 约 50,000 点
外存 USB 闪存 ( 32GB)
接口 RS-232C 串口，USB 2.0（A 型用于 USB 闪存）
蓝牙（选配） 蓝牙 Class 1.5，工作范围 10 m*10
其他
指向光 EDM 光束同轴红色激光
水准器 图形水准器 6’( 内圆 )
圆水准器 10’/ 2 mm
对中器 激光对中器 红色激光二极管 (635 nm ±10 nm), 光斑精度 ：≤ 1.0
防尘防水等级 / 工作温度 IP66 (IEC 60529:2001)/-20 ~ +60ºC
外形尺寸（含提柄） 183 x 181 x 348 mm（双面）
重量（电池和基座） 约 5.1 kg
电源系统
电池 / 工作时间（20ºC） BDC46C 可充电锂电池 / 约 14 小时
应用软件
机载程序 悬高测量，坐标测量，交点计算，放样，地形测量，偏心测量，对边测量，后方交会，面积测量，线路测量，点到线
