一、被试品对象及试验要求1、110kVGIS、开关的交流耐压试验，试验频率30~300Hz，试验电压不超过265kV，试验时间1min。2、110kV/400mm2电缆0.7km的交流耐压试验，电容量≤0.115uF，试验频率30~300Hz，试验电压128kV，试验时间60min。3、110kVA/80000kVA主变全绝缘的交流耐压试验，电容量≤0.02uF，试验频率45~65Hz，试验电压160kV，试验时间1min。4、10kV/300mm2电缆8km的交流耐压试验，电容量≤3.004uF，试验频率30~300Hz，试验电压17.4kV，试验时间60min。5、35kV/300mm2电缆4km的交流耐压试验，电容量≤0.778uF，试验频率30~300Hz，试验电压52kV，试验时间60min。

　　二、工作环境1.环境温度：-10℃~50℃;2.相对湿度：≤90%RH;3.海拔高度: ≤3000米；三、装置主要技术参数及功能1.额定容量：540kVA；2.输入电源：单/三相220/380V电压，频率为50Hz；3.额定电压：270kV；135kV；54kV；4.额定电流：2A；4A；10A；5.工作频率：30~300Hz；6.装置输出波形：正弦波7.波形畸变率：输出电压波形畸变率≤1%；8.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；9.温 升：额定负载下连续运行60min后温升≤65K；10.品质因素：装置自身Q≥30(f=45Hz)；11.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；12.测量精度：系统有效值1.5级；四、设备遵循标准GB10229-88 《电抗器》GB1094　　　　　　　　《电力变压器》GB50150-2006　　　　　《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》GB1094.1-GB1094.6-96 《外壳防护等级》GB2900　　　　　　　　《电工名词术语》GB/T16927.1~2-1997　　 《高电压试验技术》五、装置容量确定设计十节电抗器，则单节电抗器为54kVA/27kV/2A/55H，装置总容量为540kVA。验证：1、110kV/400mm²长度0.7km电缆的交流耐压试验，电容量≤0.115uF，试验频率20-300Hz，试验电压128kV，试验时间60min。使用电抗器五节串联(系数1.2)两组并联，则L=55×5×1.2/2=165H，则：试验频率：f=1/2π√LC=1/(2×3.14×√165×0.115×10-6)=36.32Hz试验电流：I=2πfCU试=2π×36.32×0.115×10-6×128×103=3.4A2、10kV/300mm2电缆8km的交流耐压试验，电容量≤3.004uF，试验频率30~300Hz，试验电压17.4kV，试验时间60min。使用电抗器十节并联，则L=55/10=5.5H，则：试验频率：f=1/2π√LC=1/(2×3.14×√5.5×3.004×10-6)=39.17Hz试验电流：I=2πfCU试=2π×39.17×3.004×10-6×17.4×103=16.2616A3、110kV/80000kVA主变全绝缘的交流耐压试验，电容量≤0.02uF，试验频率45~65Hz，试验电压不超过160kV，试验时间1min。使用电抗器六节串联(系数1.2)，则L=55×6×1.2=396H，则：试验频率：f=1/2π√LC=1/(2×3.14×√396×0.02×10-6)=56.55Hz试验电流：I=2πfCU试=2π×56.55×0.02×10-6×160×103=1.137A4、35kV/300mm2电缆4km的交流耐压试验，电容量≤0.778uF，试验频率30~300Hz，试验电压52kV，试验时间60min。使用电抗器两节串联(系数1.05)五组并联，则L=55×2×1.05/5=23.1H，则：试验频率：f=1/2π√LC=1/(2×3.14×√23.1×0.778×10-6)=37.54Hz试验电流：I=2πfCU试=2π×37.54×0.778×10-6×52×103=9.5492A

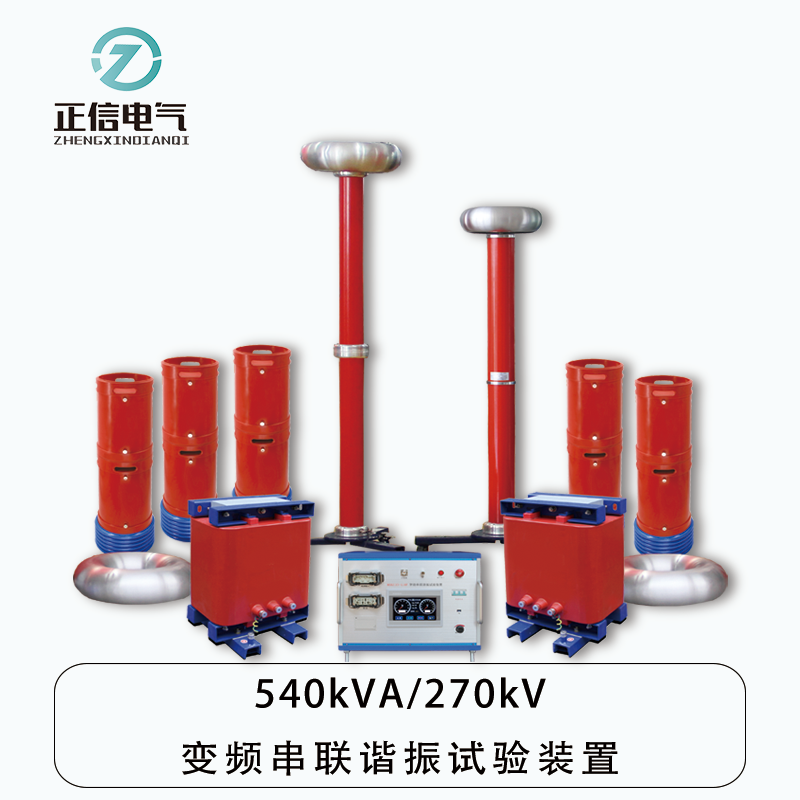

　　装置容量定为540kVA/270kV，分十节电抗器，电抗器单节为54kVA/27kV/2A/55H，使用电抗器串并联能满足上述被试品的试验要求。
