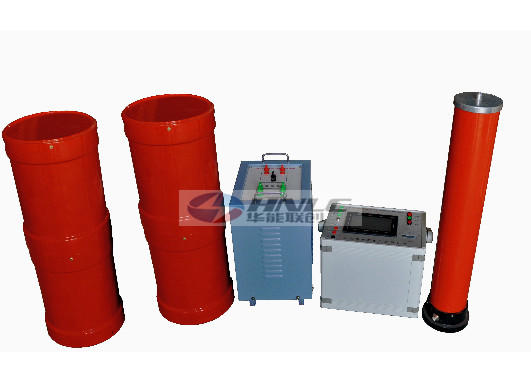

HNXZ工频耐压试验装置
- 用 途：
- 用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂
- 技术参数
1、HNXZ工频耐压试验装置额定试验容量： 0～5000kVA
2、谐振电压： 0～1000kV
3、频率调节范围：20～300Hz
4、系统测量精度： 1.0级
5、频率调节分辨率： 0.01Hz
6、不稳定度： ≤0.05%
7、输出波形： 正弦波
基本型号
适用范围（10kV、35kV、110kV、220kV、500kV电压等级变电站电气设备交流耐压试验，试验频率：30～300Hz）
变频源
揩振电抗器
激励变压器
电容分压器
适用范围
HNXZ-50/50/25
3kW
25kV/1A
两台（干式）
3kVA
（干式）
50kV
1000kVA及以下10kV电力变
10kV开关、母线、PT/、CT等
10kV（300 mm²）电缆≤1km
HNXZ-108/108/27
5kW
27kV/1A
四台（干式）
5kVA
（干式）
110kV
31500kVA及以下35kV电力变
35kV开关、母线、PT、CT等
10kV（300 mm²）电缆2km
35kV（300 mm²）电缆0.5km
HNXZB-200/200/50
10kW
50kV/1A
四台（干式）
10kVA
（干式）
200kV
50000kVA及以下110kV 电力变
110kV GIS、PT、CT等（预防性试验）
35kV（300 mm²）电缆≤1.0km
10kV（300 mm²）电缆≤2.0km
HNXZ-270/270/45
15kW
45kV/1A
六台（干式）
15kVA
（干式）
300kV
50000kVA及以下110kV 电力变
110kV GIS、开关、PT、CT等
35kV（300 mm²）电缆≤1.2km
10kV（300 mm²）电缆≤3km
HNXZ-800/400/50
30kW
50kV/2A
八台（干式）
30kVA
（干式）
400kV
80000kVA及以下220kV电力变
50000kVA及以下110kV电力变
220kV GIS、PT、CT、
110kV开关、GIS、PT、CT、等
35kV（300 mm²）电缆≤2km
110kV（400 mm²）电缆≤0.7km
100kV/2A
四台（油浸式）
30kVA
（油浸式）
HNXZ-1600/800/200
60kW
200kV/2A
四台（油浸式）
60kVA
（油浸式）
800kV
80000kVA及以下220kV电力变
50000kVA及以下110kV电力变
500kV GIS、PT、CT等
220kV开关、GIS、PT、CT等
110kV（400 mm²）电缆≤1.5km
220kV（400 mm²）电缆≤1.0km
产品别称
串联谐振、调频串联谐振、串联谐振耐压试验装置、串联谐振试验设备、电缆耐压试验装置、工频耐压试验装置
产品介绍
HNXZ工频耐压试验装置适用于变压器、开关、GIS系统、套管、断路器、电缆、绝缘子等变电站常见设备的交流耐压试验。在220KV以下变电站测试耐压设备要求，该设备具备高压过压保护、低压过流保护，以及失谐保护、零位、闪络保护、紧急停机、欠压保护等多重保护功能。既满足高电压、小电流的设备试验条件要求，又可满足低电压、大电流的设备试验条件要求，具有较宽的适用范围。
因此其产生的直流电压优于普通试验变压器整流出来的直流电压。是地、市、县级高压试验部门及电力承装、修、试工程单位理想的耐压设备。
HNXZ工频耐压试验装置详细技术参数请咨询武汉华能联创电气有限公司的客服，厂家直销，可定制
