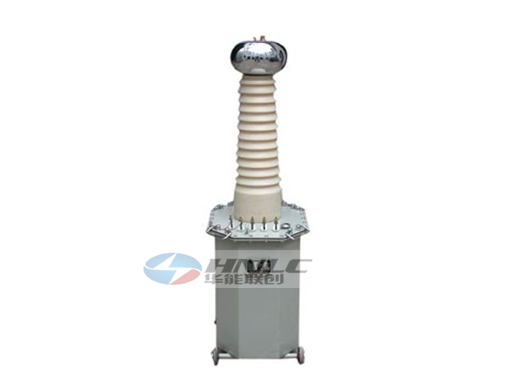

YD油浸式高压试验变压器
- 用 途：
- 用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂
- 产品介绍
YD油浸式试验变压器适用于各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验，广泛用于电力系统、工矿企业、交通、邮电部门、科研单位等。
YD系列油浸式试验变压器为单相变压器，用工频220V（10kVA以上为380V）电源接入XC(TC)（为本公司生产的试验变压器专用配套设备，详细资料请见具体使用说明书）系列操作箱（台），经操作箱内自耦调压器（50kVA以上调压器外附）调节至0-200V（或0-400V）电压输出至YDJ-G、TDM-G试验变压器的初组绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。
产品别称
油浸式试验变压器，油式变压器，油浸式高压试验变压器，高压试验变压器，电力高压试验变压器
产品特征
1、油浸是试验变压器选材优良，质量可靠，稳定性好；
2、该油变采用新式绝缘材料，体积小，重量轻。
技术参数
1、额定电压 ：AC 50-300kV、DC 70-210kV；
2、产品类别 ：交流、交直流、交流串激、交直流串激；
YD系列交流油浸式试验变压器技术参数：
型 号
容量
(KVA)
高压电压
(KV)
高压电流
(mA)
低压输入
变比
(高/仪)
温升℃
(30分钟)
电压(V)
电流(A)
YD-3/10
3
10
300
200
15
100
10
YD-6/10
6
10
600
200
30
100
10
YD-40/80
40
80
500
400
100
800
10
YD-20/50
20
50
400
400
50
500
10
YD-30/50
30
50
600
400
75
500
10
YD-50/50
50
50
1000
400
125
500
10
YD-5/100
5
100
50
200
25
1000
10
YD-10/100
10
100
100
200
50
1000
10
YD-20/100
20
100
200
400
50
1000
10
YD-30/100
30
100
300
400
75
1000
10
YD-50/100
50
100
500
400
125
1000
10
YD-20/150
20
150
133
400
50
1500
10
YD-30/150
30
150
200
400
75
1500
10
YD-50/150
50
150
333
400
125
1500
10
YD-100/150
100
150
667
400
250
1500
10
YD-50/200
50
200
250
400
125
2000
10
YD-100/200
100
200
500
400
250
2000
10
YD-150/200
150
200
750
400
395
2000
10
YD-200/200
200
200
1000
400
375
2000
10
YD-300/200
300
200
1500
400
750
2000
10
YD-50/300
50
300
170
400
125
3000
10
YD-100/300
100
300
333
400
250
3000
10
YD-150/300
150
300
500
400
375
3000
10
YD-200/300
200
300
667
400
500
3000
10
YD-300/300
300
300
3000
400
750
3000
10
YD油浸式高压试验变压器详细技术参数请咨询武汉华能联创电气有限公司的客服，厂家直销，可定制
