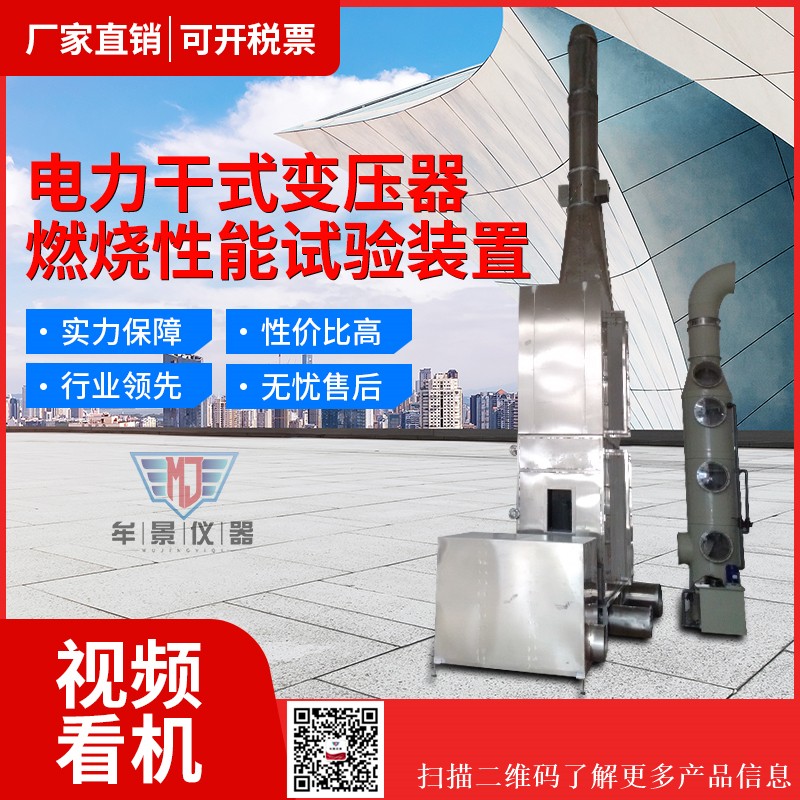

牟景热销MU3241电力干式变压器燃烧性能试验装置
- MU3241电力干式变压器燃烧性能试验装置
MU3241电力干式变压器燃烧性能试验装置 用途：
用于F1级干式变压器，GB 1094.11-2007《干式变压器》的28.3干式变压器燃烧性能试验测量。
参数要求：
A.安装要求:
1.设备使用面积为长≥3.5m×深≥3.5m×高≥9m,周围留有适当的维护空间。
B.技术参数要求:
腐蚀性及有害气体逸出的检测：卤化物，硫化物成分及含量的检测；
进气温度：（20±2）℃；
进气流速：0.210×（1±15%）m3/s；（756 m3/H ；12600L/min）
试验开始时，试验箱内部、入口处空气及试品的温度均在15℃~30℃之间；
辐射板功率：24kW；
辐射板温度：（750±5）℃；
试验时间：（0-120）min（可设定）；
温度的测量：实时监控整个试验过程的温度数据及温升值，热电偶精度±0.1℃；
测量段内透光率：（0-100）%；
测量段内透光率精度：3%；
试品称量范围：（0-2000）kg；
试品称量精度：≤±0.5%；
试验箱采用耐热钢板，厚度为1.5mm~2.0mm，加装耐火观察窗
腐蚀性及有害气体逸出的检测：卤化物，硫化物成分及含量的检测；
进气温度：（20±2）℃；
进气流速：0.210×（1±15%）m3/s；（756 m3/H ；12600L/min）
试验开始时，试验箱内部、入口处空气及试品的温度均在15℃~30℃之间；
辐射板功率：24kW；
辐射板温度：（750±5）℃；
试验时间：（0-120）min（可设定）；
温度的测量：实时监控整个试验过程的温度数据及温升值，热电偶精度±0.1℃；
测量段内透光率：（0-100）%；
测量段内透光率精度：3%；
试品称量范围：（0-2000）kg；
试品称量精度：≤±0.5%；
试验箱采用耐热钢板，厚度为1.5mm~2.0mm，加装耐火观察窗
C.功能要求：
功能满足GB 1094.11-2007《电力变压器 第11部分：干式变压器》的28.3 F1级干式变压器燃烧性能试验要求；
试验前对燃烧试验箱进行校准，校准结果包括空气流量、测量段内的温度、调节阀或抽气系统的调节量等；
试验时能够实时监控整个试验过程中各参数（包括温度，透光率，空气流量等）的情况，试验前后对试品质量的称量以及能量的计算等；
腐蚀性及有害气体逸出的检测，能够检测出氯化氢（HCL）、氰化氢（HCN）、氟化氢（HF）、溴化氢（HBr）、二氧化硫（SO2）、甲醛（HCHO）等气体及含量；选用的设备部件满足燃烧性能试验使用要求。
后台测试软件能够做成一个显示界面，并能实现权限设置功能、通讯功能、参数设置功能、系统校准功能、数据曲线功能、报表导出功能、保存数据功能、开始停止功能以及系统帮助功能等。在此界面可以进行试验的操作，数据的处理、试验报表以及曲线的生成打印。
D.测试记录要求:
在整个试验过程中要求记录（1）酒精燃烧时间和通电加热时间；（2）各温度值，从试验开始起（酒精点燃时开始），每隔1min或更短时间记录一次；（3）在测量段内传输的可见光的连续记录值（%），（4）每隔1min或更短时间测量的测量段内的空气流量（m3/s）；并能绘制相应的数据曲线，数据曲线参照图1（包括温度时间曲线，透光率时间曲线，空气流量时间曲线等）；（5）整个燃烧过程。
后台测试软件实现温升计算，计算结果具备判定功能，判定准则见标准28.8要求；
整个试验测试记录以WORD文档形式保存打印。
