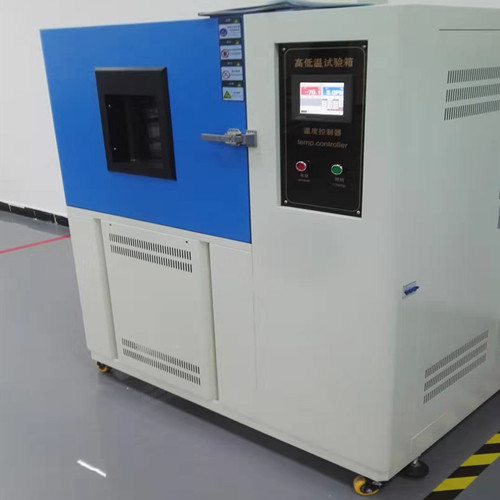

GDW-225S 高低温交变试验箱主要用于电工，电子产品，以及其元器件及其它材料在高温，低温综合环境下运输，使用时的适应性试验。用于产品设计，改进，鉴定及检验等环节。

规格：225升

内箱尺寸：宽500×高750×深600mm

外箱尺寸约：1020×高1800×深1070mm

箱体采用整体式，内部材质采用SU304高级不锈钢板，外壳采用冷轧钢板防静电喷塑，隔热层采用高级超细玻璃保温棉，厚度100mm，整箱牢固结实美观大方

单开门，门中设有220×350×60mm四层中空防雾钢化玻璃观察窗并设有照明灯，箱门密封采用耐温、防水、防油有机硅胶密封条。

箱体左侧设有穿线孔内径￠50mm，两头用不锈钢制成，中间用隔热绝缘材料制成。用来连接外加电源及信号线。

风道位于试验箱后部加层，其内分布加热、制冷蒸发器、风叶、PT100温度传感器等装置。当风机高速旋转时，将工作室中空气从下部吸入风道内，与加热器、制冷蒸发器产生的热量和冷量在风道中充分混合，从工作室上方百叶窗中均匀吹出，在工作室中与试品进行热交换，交换后的空气再被吸入风道内进行混合，反复循环。从而达到目标温度要求，同时保证试验箱内，获得较高的温度均匀指标，

制热系统位于风道内，由多组镍铬和合金螺纹电加热器和聚四氟乙烯航空镀银双道线结构

GDW-225S 高低温交变试验箱制冷系统

①压缩机：法国原装“泰康"环保型压缩机

②冷凝器：是风冷鳍片式套管式冷凝器

③蒸发器：是鳍片多段式

④其他配件：膨胀阀、电磁阀、干燥过滤器全采用进口配件

⑤制冷压缩机和冷凝器等部件安装箱体下部，蒸发器在箱体内后侧风道内、形成制冷循环系统。

温度控制系统控制面板设计在箱体右面上、配置为进口原装“韩国三元"TEMI880温度控制器，具PID自动调整功能。在控制仪输入需要的测试程序后，控制器根据各种采集数据自动按程序执行，发出信号给执行元件，实行对温度控制。

GDW-225S 高低温交变试验箱技术参数：

1）温度范围：-70℃～150℃（S）低温要求越低，价格越高。

2）温度均匀度：≤2℃

3）温度波动度：±0.5℃(恒定状态时)

4）温度偏差:±2℃(空载)

5）降温速率:0.7～1.2℃/分(国标要求降温速率)

6）调温方式:平蘅调温方式(BTHC方式)

7）设备可连续工作,工作时间可调

8）性能指标均达到国家标准GB10592-89高低温试验箱技术条件，适用于按GB/T2423.1～2《电工电子产品的基本环境试验规程试验A：低温试验方法、试验B：高温试验方法》对产品进行低温及高温试验。

使用条件

1、环境温度：5℃～＋28℃（24小时内平均温度≤28℃）

2、环境湿度：≤85%

3、电源要求：AC380（ ±10%）V/50HZ 三相四线制+地线保护
