- 三组份动态配气系统

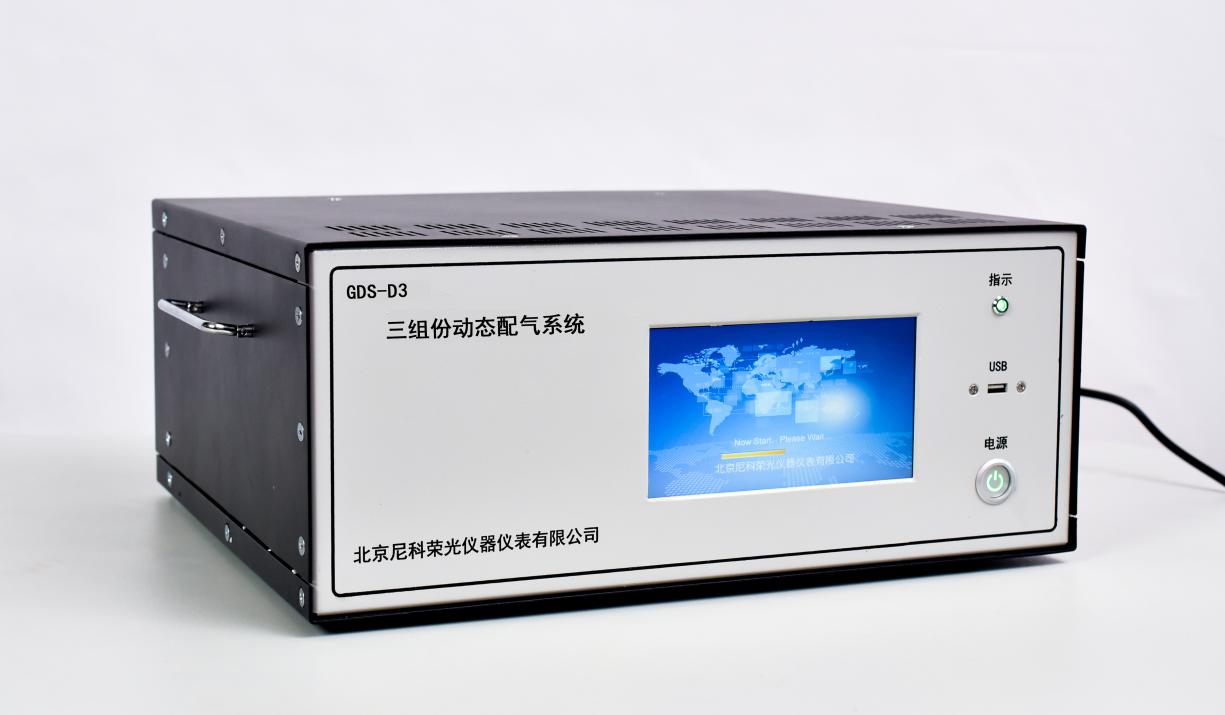

系统名称：三组分动态配气系统
系统型号：GDS-D3
用途：该系统是用于配制常温下是气态的多组分标准气体,应用广泛,可用于传感器多点校准等研究。
系统构成本系统主要由以下部分组成：
三组份动态配气系统
计算机与操作软件（也可以用LED触摸屏，那就不需要配计算机和软件部分）
系统各部分组成如下：
三组份动态配气系统
该系统运用目前国际上最先进的测量和控制技术，设备稳定可靠，配制精度高。全自动化控制，操作简单可靠。设备集成在一个机箱内。外观简洁，美观。主要设备包括：质量流量控制器，单向阀，截止阀，气体混合管路等。由于存在甲烷，乙烷，乙烯，乙炔等易燃易爆危险性介质。配气系统设计气路和电路控制部分分开安装，同时在可能存在可燃性气体泄漏的地方安装风扇，通过风扇保证空气流通，防止可燃气聚集。保证系统和人员的安全。
系统设计为两组份配气方式，其中一路为稀释气，其他两路为源气，气源采用标准瓶气。
该系统配置3个美国原装进口质量流量控制器，可实现3个组份气体混合配比。
系统数据库内有多达四五十种气体，使用时通过计算机直接调取选择。
混合气体最大流量：≈ 3 L/min。
配气通道：3路
主要设备清单
1.气体质量流量控制器（美国MFC）
1）N2 Range：0～2000ml/min
源气1 Range：0～1000ml/min
源气2 Range：0～500ml/min
2)精确度：±1%
3)密封：Viton(耐高温氟素橡胶)
4)响应时间：1…2seconds
5)重复性：< ±0.2% Rd
6)量程比：1:50（数字模式为：1:187.5）
7)泄漏率: tested < 2 x 10-9 mbar l/s He
8)电源：＋15…24VDC@320mA
9)使用温度：-10…70 ℃
10)压力灵敏度：0,1% Rd/bar typical N2; 0,01% Rd/bar typical H2
11)温度灵敏度：Zero：<0.05% Rd /℃; Span：<0.05%Rd/℃
12)输出：4…20mA and RS-232
2.气路
整个系统气路均采用防腐防吸附的内表面抛光处理聚四氟乙烯管
3.转子流量计
方便使用,配制出来多余的气体可以通过调节转子流量计直接排出.
4.计算机及系统软件
1)配气系统通过触摸屏操作。
2)三组分配气软件
配气系统根据要求，可以设置钢瓶和对应的端口。并可以通过流量模式和浓度模式配气。通过软件自动计算，气体质量流量控制器自动调节控制气体流量，以实现气体配比浓度要求。
GDS系列配气系统有：
1， 动态配气系统（气体稀释装置）：GDS-D2 GDS-D3 GDS-D4 GDS-D5 GDS-D6 等等
2， 液态有机溶剂配气系统（静态配气装置或者酒精呼出气校准检定装置）：GDS-L2
3， 动静态一体配气系统（气液混合配气系统）：GDS-DL3 GDS-DL4 GDS-DL5 GDS-DL6等等
4， 高压配气配气系统（自动灌装配气系统或者配气台）：GDS-G2 GDS-G3 GDS-G4 GDS-G5 GDS-G6等
5， 高精度燃气配气系统：GDS-R6等
6， 环保专用智能型稀释配气仪：GDS-HJ57
