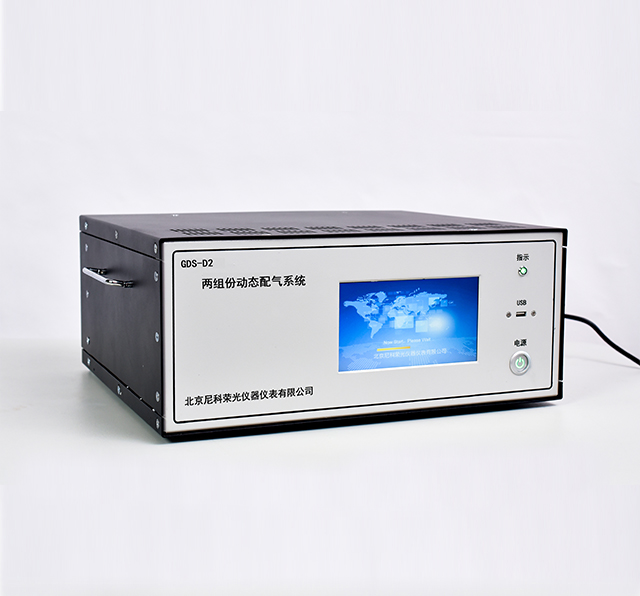

- 系统名称：两组份动态配气系统
系统型号：GDS-D2
用途
该系统是用于配制常温下是气态的多组份标准气体应用广泛可用于传感器多点校准等研究。
系统构成
本系统主要由以下部分组成：
两组份动态配气系统
计算机与操作软件（也可以用LED触摸屏，那就不需要配计算机和软件部分）
系统各部分组成如下：
两组份动态配气系统
该系统运用目前国际上先进的测量和控制技术，设备稳定可靠，配制精度高。全自动化控制，操作简单可靠。设备集成在一个机箱内。外观简洁，美观。主要设备包括：质量流量控制器，单向阀，截止阀，气体混合管路等。由于存在甲烷，乙烷，乙烯，乙炔等易燃易爆危险性介质。配气系统设计气路和电路控制部分分开安装，同时在可能存在可燃性气体泄漏的地方安装风扇，通过风扇保证空气流通，防止可燃气*。保证系统和人员的*。
系统设计为两组份配气方式，其中一路为稀释气，其他一路为源气，气源采用标准瓶气。
该系统配置2个*进口质量流量控制器，可实现2个组份气体混合配比。
系统数据库内有多达四五十种气体，使用时通过计算机直接调取选择。
混合气体流量：≈ 2 L*min。
配气通道：2路
六、主要设备清单
1.气体质量流量控制器（美国MFC）
1）N2 Range：0～2000ml*min
源气 Range：0～500ml*min
2)度：±1%
3)密封：Viton(耐高温*素橡胶)
4)响应时间：1…2seconds
5)重复性：lt ±0.2% Rd
6)量程比：1:50（数字模式为：1:187.5）
7)泄漏率:tested lt 2 x 10-9mbar l*s He
8)电源：＋15…24VDC@320mA
9)使用温度：-10…70℃
10)压力灵敏度：01% Rd*bar typical N2 001% Rd*bar typical H2
11)温度灵敏度：Zero：lt0.05% Rd *℃ Span：lt0.05%Rd*℃
12)输出：4…20mA and RS-232
2.气路
整个系统气路均采用防腐防吸附的内表面抛光处理聚四*乙烯管
3.转子流量计
方便使用配制出来多余的气体可以通过调节转子流量计直接排出
4.计算机及系统软件
1)配气系统通过触摸屏操作。
2)两组份配气软件
配气系统根据要求，可以设置钢瓶和对应的端口。并可以通过流量模式和浓度模式配气。通过软件自动计算，气体质量流量控制器自动调节控制气体流量，以实现气体配比浓度要求。
