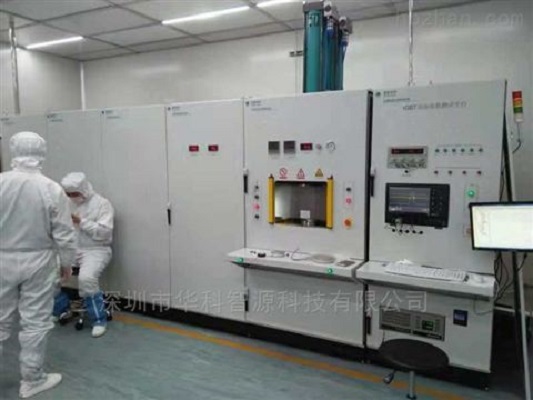

动态参数测试系统华科智源

动态参数测试系统测试系统组成部分 1）开通时间测试单元 2）关断时间测试单元 3）二极管反向恢复特性测试单元 4）一套自动恒温气动压力夹具 5）PLC控制系统6)计算机控制系统动态参数测试系统环境要求 A. 环境温度： 15～40℃ B．相对湿度：小于80% C. 大气压强： 86Kpa～ 106Kpa D. 电网电压： AC220V±10%无严重谐波 E．电网频率： 50Hz±1Hz2.2 IGBT开通特性测试测试参数开通延迟tdon10-1000ns±5%±10ns Tj=25oC和125 oC 上升时间tr10-1000ns±5%±10ns Tj=25oC和125 oC 开通能量Eon1-1000mJ±5%±0.1 mJ Tj=25oC和125 oC IGBT关断特性测试测试参数关断延迟tdoff10-2000ns±5%±10nS Tj=25oC和125 oC 下降时间tf10-2000ns±5%±10nS Tj=25oC和125 oC 关断能量Eoff1-1000mJ±5%±0.1 mJ Tj=25oC和125 oC 测试条件集电极电压 Vce50-3500V±5%根据用户要求定制集电极电流 Ice50-1500A±5%根据用户要求定制 L负载20-1000uH 栅极电压Vge±15V±3%±0.2V 压力：用气动压力夹具控温范围: 80--125℃ 控温精度: 80℃-125℃±1.0℃±1%
