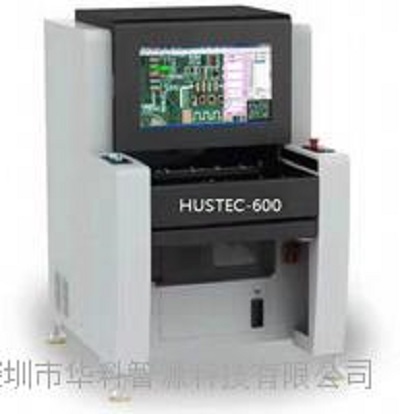

HUSTEC-600SMT首件检测仪

  • 这真不是您需要的产品?
  • 品  牌:
  • 华科智源
  • 主要规格:
  • 用  途:
  • igbt测试仪
    • HUSTEC-600SMT首件检测仪减自动防呆,丝印对比,极性和方向自动判断,自动生成测试报告,一块300-500的板只需20-30分钟即可完成测试,减少产线等待时间,是SMT加工厂必不可少的帮手。 HUSTEC-600SMT首件检测仪参数 主要技术参数 类别 项目 HUSTEC-600SMT首件检测仪​规格参数 视觉 识别 系统 判别方法 高清图像实时摄像,元件丝印与BOM库丝印对比 摄像机 彩色摄像机,实时摄像 光源 LED光源,对特殊元器件可自由选择相应的灯光。 图像处理速度   0201元件 <10毫秒 每画面处理时间 <170毫秒  检测内容   阻容件、电感 用LCR测试,自动切换档位,自动判断测试结果,有丝印的元件可自动识别。 非LCR(晶体、磁珠、IC等) 目检与自动识别相结合(有丝印的元件可自动识别) 空贴元件 全自动探测,无需员工查看。 PCB尺寸 标配:350×350毫米,可按客户需求定制(zui大540mm*540mm) 允许元件高度 上面:35毫米,下面:50毫米 PCB翘曲度 >=2毫米 zui小零件 01005元件 X、Y、Z 三轴平台   驱动设备 交流伺服电机系统 移动速度 600毫米/秒 软件系统 操作系统 Microsoft Windows7系统 首件检测系统   特点 BOM自动审核,可一键导入客户ERP/SAP系统的BOM,BOM与坐标及图纸完美结合。 操作 图形化编程,可维护元件丝印库,精确自动定位,微米位微调,制程快捷 控制系统 电脑主机 工业控制计算机,Intell四核CPU,8G DDR内存,1T硬盘   显示 21英寸液晶宽屏显示器 测试系统 数字电桥 测试频率:50Hz-100kHz, 测值精度:0.05% 系统自动识别测试元件类别与规格信息,员工无需切换档位。自动调节频率,自动切换元件类型。 其它参数 机械外形尺寸 (长*宽*高) 130厘米×100厘米×135厘米   重量 约300公斤   电源 交流220伏特+/-10%,频率50/60Hz,额定功率600W 主要优点 1 BOM及CAD坐标兼容性强,可一键导入所有Excel格式BOM或客户ERP/SAP系统的BOM及坐标,新旧BOM比对功能。 2 BOM与CAD封装一致性检查,AB面坐标与BOM一致性检查 3 电阻,电容,电感类物料使用LCR测量,自动记录测试值,自动判测试结果 4 空贴元件全自动检测。 5 自动元件丝印对比,对于有丝印的元件机器自动判定。 6 快速标注元件极性,自动判定元件角度,一键生成SMT工艺图,可供品管及维修使用。 7 实时高清显示,自动语音播报。输出测试报告,权限管控,无权限人员不能更改,方便追溯。 8 自动优化测试路径,也可根据零件的分布按区块自动优化。 9 用视觉系统直接照相,图像清晰度比CCD扫描仪更高,丝印和本体颜色比较相近时也能看清 10 坐标定位jing准:高精度X,Y,Z轴直接定位,坐标精度达到0.01mm, 比传统CCD扫描仪精度高几个量级(CCD扫描出来的图像会有拉伸,导致导入坐标后,坐标和实际贴装位置有
