- 概述及定义：
电流电压隔离模块是通过模拟信号（线性光耦）隔离放大，转换按比列隔离输出一组模拟量信号。这组模拟量信号是以标准的4-20mA/0-20mA/0-10V/0-1V/0-2V/0-3.3V/0-75MV/0-100MV/0-5V/1-5V等信号。隔离器属于三端隔离产品，输入、输出、电源分别隔离，隔离电压3000VDC。产品线性精度高、体积小，远距离无失真传输，而且产品抗EMC电磁干扰强。广泛应用在电力、工业控制转换，仪器仪表、远程监控、医疗设备、工业自控等需要电量隔离测控的行业。
安装方式：模块安装和导轨安装；模块安装适合于焊接在PCB板上，体积小，直排引脚封装；导轨安装适用于工业现场，机柜卡槽，产品直接接线就可以使用。
产品特点：
⑴精度等级：0.1级、0.2级。
⑵0-2.5V/0-5V/0-10V/1-5V/0-1mA/ 0-10mA/0-20mA/4-20mA等标准信号输入, 输出标准的隔离信号。
⑶根据客户要求可以做其他参数，比如0—±10mA、0—±20mA、0—±10V、0-75MV等等
⑷PWR:5VDC，9VDC，12VDC，15VDC，24VDC±10%单电源供电 >5V供电的产品时内部有反接保护。
⑸全量程范围内极高的线性度（非线性度<0.2%）

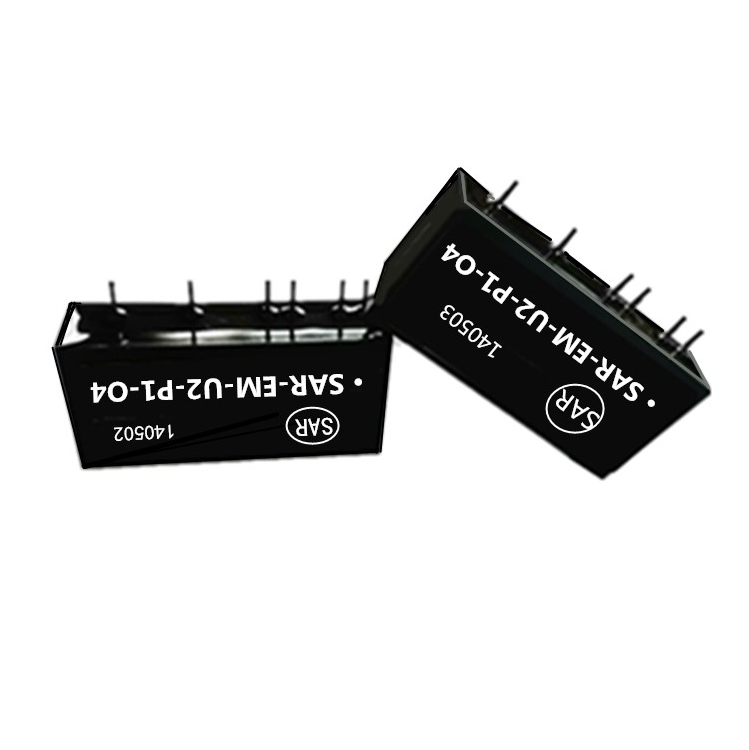

⑹SIP12脚符合UL94V-0标准阻燃封装
⑺只需外接电位器既可调节零点和增益
⑻电源、信号、输入输出 3000VDC隔离
⑼工业级温度范围：-45～+85度
⑽有较强的抗EMC电磁干扰和高频信号空间干扰特性
⑾大小： 32.0mm*13.8mm*8.8mm
应用举例:
⑴直流电流/电压信号的隔离、转换、变送及放大
⑵模拟信号地线干扰抑制及数据隔离采集
⑶信号远程无失传输
⑷电力监控、医疗设备隔离安全栅
⑸电量隔离测控的工业现场
⑹抑制变频器、工业现场传感器与仪器仪表、PLC、DCS等控制系统干扰问题
⑺传感器4-20mA等模拟信号一进一出、一进两出、两进两出模拟信号转换
产品型号及定义
连续隔离电压值： 3000VDC
电源电压输入范围： ±10%Vin
焊接温度（10秒）： +300℃
SAR U(A) - P - O
输入电压(V) 或 电流信号(mA)值
U1：0-5V A1：0—1mA
U2：0-10V A2: 0—10mA
U3：0-75mV A3: 0—20mA
U5：0-±5V A5：0—±1mA
U6：0-±10V A6: 0—±10mA
U7：0-±100mV A7: 0—±20mA
U8：用户自定义 A8: 用户自定义
辅助电源
P1:DC24V P2:DC12V
P3:DC5V P4:DC15V P5:用户自定义
输出信号
O1:4-20mA O2:0-20mA O4:0-5V O5:0-10V
O6:1-5V O7: 0-±5V O8: 0-±10V O9: -20-+20mA
产品列举：
例1： 信号输入：0-5V； 信号输出：0-5V； 辅助电源：24V
型号：SAR U1-P1-O4
例2： 信号输入：0-10V；信号输出:0-20mA；辅助电源：24V
型号：SAR U2-P1-O2
例3：信号输入：4-20mA 信号输出：0-10V；辅助电源：5V
型号：SAR A4-P3-O5
