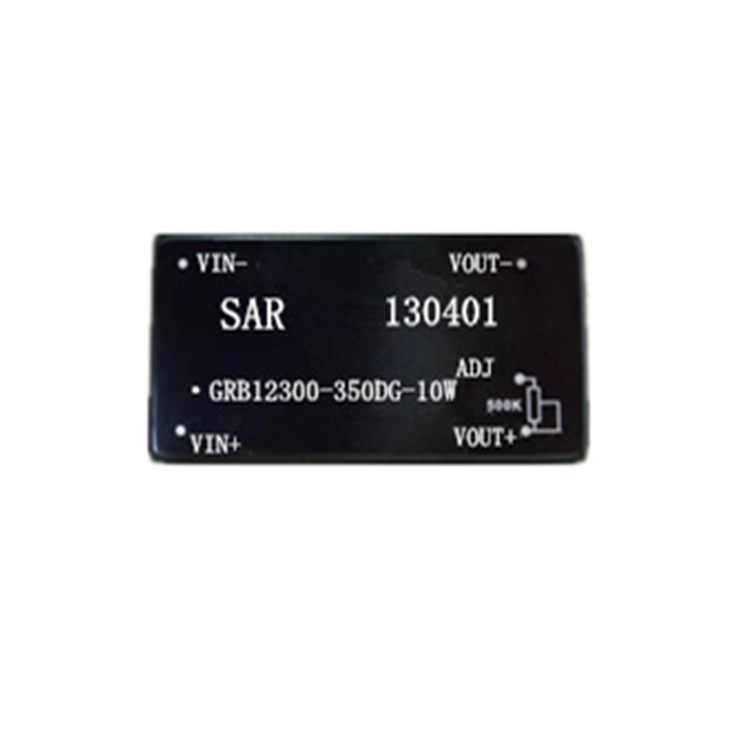

12V转120V、350V直流电源高压升压模块

  • 这真不是您需要的产品?
  • 品  牌:
  • SAR/晟安瑞
  • 主要规格:
  • 1x1/2X1英寸
  • 用  途:
  • 直流高压电源模块
    • 产品概述: GRB-DG 0.2~5W 系列模块电源是一种DC-DC升压变换器。该模块电源的输入电压分为:4.5~9V、9~18V、及18~36VDC标准(2:1)宽输入电压范围(宽电压输入模块电源是指输入电压可以允许在很宽的范围内变化)。输出单电压:60VDC、80VDC、100VDC、110VDC、120VDC、150VDC、180VDC、200VDC、250VDC、280VDC、300VDC、500VDC等,具有功率密度大,输出功率高,应用范围广等优点。 产品特点: ⑴效率高达80% ⑵工作温度: -40℃~+85℃ ⑶1x1英寸标准封装 ⑷阻燃封装,满足UL94-V0 要求 ⑸宽范围输入稳压输出 ⑹温度特性好、价格低 ⑺可直接焊在PCB 上 ⑻产品尺寸:25.4x25.4x12.5 单位: mm 选型指南: 产品型号 输入电压(VDC) 输出电压 (VDC) 输出电流 (mA) 效率 (%) 标称值 输入范围 GRB05200DG-W2 5 4.5—9.0 200 1 50 GRB05110DG-1W 5 4.5—9.0 110 9 70 GRB12110DG-2W 12 .0 9.0~18.0 110 18 80 GRB12150DG-2W 12 .0 9.0~18.0 150 14 82 GRB12250DG-2W 12 .0 9.0~18.0 250 8 85 GRB24110DG-2W 24 .0 18.0~36.0 110 18 82 GRB24150DG-2W 24 .0 18.0~36.0 150 13 84 GRB24250DG-2W 24 .0 18.0~36.0 150 8 86 GRB12110DG-3W 12 .0 9.0~18.0 110 27 80 GRB12150DG-3W 12 .0 9.0~18.0 150 20 82 GRB12250DG-3W 12 .0 9.0~18.0 250 12 85 GRB24110DG-3W 24 .0 18.0~36.0 110 27 82 GRB24150DG-3W 24 .0 18.0~36.0 150 20 83 GRB24250DG-3W 24 .0 18.0~36.0 250 12 85 GRB12150DG-5W 12 .0 9.0~18.0 150 34 85 GRB12250DG-5W 12 .0 9.0~18.0 250 20 86 GRB24110DG-5W 24 .0 18.0~36.0 110 45 85 GRB24150DG-5W 24 .0 18.0~36.0 150 34 87 GRB24250DG-5W 24 .0 18.0~36.0 250 20 88 技术指标: 输出特性 技术指标 技术参数 测试条件 稳压精度 2.0 %max 0%~100%负载范围 电压调整率 0.5%max 满载 负载调整率 +/-0.5% type. +/-1% max. (No load to full load) 0%~100%负载范围 纹波和噪声 ≤300 mV p-p, max 20MHz带宽 动态响应速度 ≤150us 25%负载~满载 启动延迟时间 500ms 输入特性 输入电压范围 (5VDC) 4.5—9.0VDC (12VDC)9.0—18VDC (24VDC)18—36VDC 线性高速率 0.5% 低端 ~ 高端 一般特性 开关频率 200KHz 典型值 转换效率 参见型号选择表 隔离电压 1500VDC 输入和输出之间 平均无故障间隔时间 1000000小时 温度系数 0.02%/℃ 环境特性 工作温度范围 -40℃~+85℃ 储存湿度 -55℃~+125℃ 相对湿度 10%~90% 冷却方式 自由空气 产品选型列举: ⑴型号:GRB12110DG-2W5,输出端C4电容可选 4.7UF/200V的电解电容。 输入电压Vin:9~18VDC;输出电压Vout:110VDC;输出功率:2.5W ⑵型号:GRB24250DG-5W,输出端C4电容可选 4.7UF/680V的电解电容。 输入电压Vin:18~36VDC;输出电压Vout:250VDC;输出功率:5W
