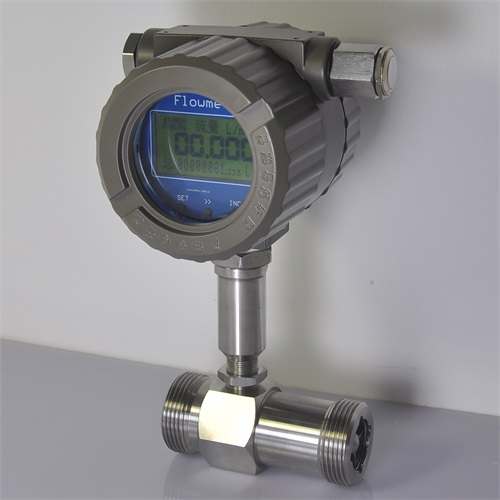

产品名称：茂名液体涡轮流量计，湛江涡轮流量计，海南液体流量传感器,
一、概述
涡轮流量计是由涡轮流量传感器与显示仪表组成，是本厂采用国外先进技术生产制造的，是液体流量最理想的流量计之一。流量计具有结构简单、精确度高、安装维修使用方便等特点。该产品广泛用于石油、化工、冶金、供水、造纸、环保、食品等领域，适用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质的液体。若与具有特殊功能的显示仪表配套使用，可以进行自动定量控制、超量报警等用途；
二、产品特点：
■传感器为硬质合金轴承止推式，不仅保证精度，并且提高耐磨性能；
■结构简单、牢固以及拆装方便；
■测量范围宽，下限流速低；
■压力损失小，重复性好，精确度高，叶轮具有防腐功能；
■具有较高的抗电磁干扰和抗振动能力；
三、工作原理：
流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由永久磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量和累计量。在一定的流量范围内，脉冲频率f与流经传感器的流体的瞬时流量Q成正比，流量方程为：Q=3600×f/k
式中：
f——脉冲频率[Hz]；
k——传感器的仪表系数
Q——流体的瞬时流量（工作状态下）[m3/h]；
3600——换算系数；
每台传感器的仪表系数由制造厂填写在检定证书中，k值设入配套的显示仪表中，便可显示出瞬时流量和累积总量；
四．主要技术性能：
■公称通径： DN4-DN200mm
■介质温度：（-20-80）℃、（-20-120）℃、（-20-150）℃；
■环境温度：（-20-55）℃；
■精度等级：±0.2%、±0.5%、±1%；
■输出信号：电压脉冲 、4～20mA二线制；
■供电电源：传感器：+5V～+24VDC(外接) 变送器：+24VDC(外接)，流量计：3.0V锂电池(内置)
■显示方式：现场显示，高清晰液晶显示器同时显示瞬时流量（4位有效数字）及累积流量（8位有效数字，带清零功能）所有有效数据掉电后保持10年不丢。
■本体材质：304、316L；
■叶轮材质：2Cr13（镀钛处理、双相钢）
■轴承材质：硬质合金;
■连接方式：螺纹、法兰、法兰夹装、卫生卡箍接口；
■法兰标准：国家标准
■工作压力：1.6～42MPa(10-42MPa高压需定做加工)；
■防护等级：IP65；防爆等级：ExdIICT6Gb；
五．流量范围及工作压力：
仪表口径
（mm） 常规流量范围
（m3/h） 扩展流量范围
（m3/h） 常规耐压等级
（mPa） 特制耐压等级
（mPa） 最大压力损失
（mPa）
DN4 0.04-0.25 0.04-0.4 6.3 10/16/25
（螺纹） 0.12
DN6 0.1-0.6 0.06-0.6 6.3 10/16/25
（螺纹） 0.08
DN10 0.2-1.2 0.15-1.5 6.3 10/16/25
（螺纹） 0.05
DN15 0.6-6 0.4-8 6.3/2.5(法兰) 4.0/6.3/10/16/25/42（螺纹） 0.035
DN20 0.8-8 0.45-9 6.3/2.5(法兰) 4.0/6.3/10/16/25/42（螺纹/法兰）
DN25 1-10 0.5-10 6.3/2.5(法兰) 4.0/6.3/10/16/25/42（螺纹/法兰）
DN32 1.5-15 0.8-15 6.3/2.5(法兰) 4.0/6.3/10/16/25/42（螺纹/法兰） 0.025
DN40 2-20 1-20 6.3/2.5(法兰) 4.0/6.3/10/16/25/42（螺纹/法兰）
DN50（ 4-40 2-40 2.5 4.0/6.3/10/16/25/42（螺纹/法兰）
DN65 7-70 4-70 2.5 4.0/6.3/10/16/25/42（法兰）
DN80 10-100 5-100 2.5 4.0/6.3/10/16/25/42（法兰）
DN100 20-200 10-200 1.6 2.5/4.0/6.3
（法兰）
DN125 25-250 13-250 1.6 2.5/4.0/6.3
（法兰）
DN150 30-300 15-300 1.6 2.5/4.0/6.3
（法兰）
DN200 80-800 40-800 1.6 2.5/4.0/6.3
（法兰）
传感器的安装方式根据规格不同采用螺纹或法兰连接，安装方式见图1.图2，图3
