- 产品说明
LC柴油流量计，齿轮流量计，椭圆齿轮流量计、椭圆流量计、LC椭圆广东齿轮流量计、广州齿轮流量计、柴油油表，
典型应用： 适用柴油、汽油、航空油、润滑油、液压油的计量，可配合CH系列流量积算仪进行定量控制

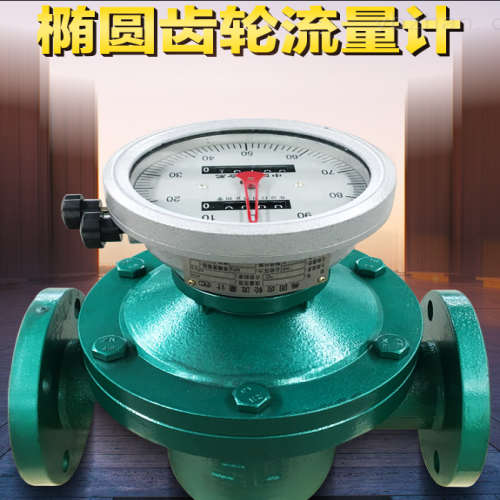

一、LC柴油流量计概述
LC-A系列椭圆齿轮流量计是计量流经管道内液体流量总和的容积式流量计,该仪表具有测量精度高,受液体粘度影响小,表前不需要安装直管段, 广泛用于石油、化工、医药卫生等油类及高粘度介质的累积流量测量。
二、测量原理
LC柴油流量计在仪表测量室进出两端液体压差的在作用下，一对椭圆齿轮在轴承上不停地转动并排出液体，测出椭圆齿轮的转数即可知道流经仪表液体的总值。设椭圆齿轮旋转一周排出的体积量Q，单位时间椭圆齿轮旋转次数为N，则在该时间内流过的液体体积量为NQ。
三、产品特点
◆ LC-A型 铸铁椭圆齿轮流量计，广泛用于各种油品及对铸铁不腐蚀液体介质的计量。
◆ LC-E型 铸钢椭圆齿轮流量计，用于高压、低腐蚀性介质的计量
◆ LC-B型 不锈钢椭圆齿轮流量计，广泛用于有较强腐蚀性液体介质，如酸、碱、盐及有机化合 物等的计量
四、主要技术参数
★本安防爆: ExiaⅡCTSdⅡBT4
★连接方式: 法兰连接:DN10～DN200
★安装方式: 水平、垂直
★口径系列: DN10，15，20，25，40，50，80，100
★压力损失: ≤0.1MPa
★精度等级: 普通型0.5级，高精度0.2级
★介质压力: 普通型1.6MPa,高压型3.2MPa
★粘度范围: 普通型:0.6～200mpa.s,
高粘度200～1000mpa.s
★介质温度: 普通型＜120℃，高压型＜200℃
★表体材质: 铸铁、铸钢、不锈钢等
★转动部件: 铝合金、不锈钢等
五、测量范围及工作压力
型号 ¬¬¬ ¬ LC-A铸铁 LC-E铸钢 LC-B不锈钢
公称压力
Mpa 1.0 1.6 2.5 4.0 6.4 1.0 1.6
被测液体粘度 2 — 200 mPa.s
被测液体温度 -20℃～+100℃
流 量 范 围 m³h
型号
精度等级 LC-A铸铁 LC-E铸钢 LC-B不锈钢
公称口径(DNmm 0.5 0.2 0.5 0.2 0.5 0.2
10 0.04～0.4 0.1～0.4 0.04～0.4 0.1～0.4 0.1～0.5 0.1～0.5
15 0.25～1.5 0.3～1.5 0.25～1.5 0.3～1.5 0.3～1.5 0.3～1.5
20 0.5～3 0.6～3 0.5～3 0.6～3 0.6～3 0.6～3
25 1～6 1.2～6 1～6 1.2～6 1.2～6 1.2～6
40 2.5～15 3～15 2.5～15 3～15 3～15 3～15
50 4～24 4.8～24 4～24 4.8～24 4.8～24 4.8～24
65 5～40 8～40 5～40 8～40 8～40 8～40
80 10～60 12～60 10～60 12～60 12～60 12～60
100 16～100 20～100 16～100 20～100 20～100 20～100
150 32～190 38～190 32～190 38～190 38～190 38～190
200 34～340 68～340 34～340 68～340 68～340 68～340
六、选型编码
LC 迪川仪表公司经营标识
基本型号 LC 椭圆齿轮流量计基本型号
口径选择 -□□ 通径大小
材料选择 -A 铸铁
-E 铸钢
-B 不锈钢
输出信号 -2 无信号输出
-3 脉冲 DV24V供电
-4 4～20mA DV24V供电
复零功能 -N 无复零功能
-F 复零功能
过滤器 -N 无过滤器
-G 含过滤器
流量选择 （□～□） 流量范围
