路面雷达测试系统IRIS介绍：

1.Penetradar路面雷达测试系统主要由主机和天线构成

2.根据主机的不同有三种型号

IRIS一体化路面雷达测试系统

路面雷达测试系统IRIS主机:

路面雷达测试系统IRIS包含了路面雷达，数据采集系统和Windows 环境下的IRIS软件组成的高度自动化的检测系统，该系统只要具备一些雷达信号知识就可有效地操作。

路面雷达测试系统IRIS能在100公里/小时的行驶车速下“透视”道路结构，自动地采集数字化雷达数据并将其储存在硬盘上，以便进一步的数据处理和显示。路面雷达测试系统IRIS软件大大简化了数据分析的繁重工作，并且包含了自动计算辅助程序，只需用户有限的输入就能得到所测区域的2D & 3D断面图和水平视图。

路面雷达测试系统IRIS兼容所有的Penatradar天线，并可安装多达4个天线，排列成一个天线阵，在横向上扩大测量区域。完整的路面雷达测试系统IRIS包括以下部件：

● IRIS DRC (1，2，3或4 通道)

● 天线与电缆;

● Windows 环境下的IRIS 软件

路面雷达测试系统IRIS优势：

● 带有触摸屏的数字用户界面

● 用于雷达控制的软件

● 四个天线操作

● 高速采集

● 可指定AC或DC供电

IRIS-L双通道路面雷达测试系统:

IRIS-L 主机

IRIS-L式低版本的IRIS路面雷达系统，是一款设备齐全、低成本、既适用于现场便携使用又可用于车载安装的双通道雷达系统。该系统包括一个数字式GPR控制单元和实时数据采集/处理系统，外带19英寸显示器(或者可选7英寸高亮度内置触摸屏)以及内部硬盘，该系统可以用于所有Penentradar天线和IRIS软件。

IRIS-L的标准配置包括用于距离标识的DMI输入、三个USB数据端口、GPS端口和标准版本的IRIS数据采集软件

路面雷达测试系统IRIS优势：

● 低成本以及容易使用

● 坚固的设计方便用于现场的便携使用或者车载安装

● 2个天线操作

● 兼容Penetradar所有的天线

● 数字式GPR控制单元带可更换的天线单元及接收单元

● 5MHz传送速率—工业界高速率

IRIS-P便携式一体化路面雷达测试系统：

IRIS-P路面雷达测试系统

便携式一体化雷达检测系统IRIS-P自成一体，单天线雷达，价格低,方便野外携带。它包括：一个数字GPR控制单元，高亮度12英寸SVGA显示屏，触摸屏控制和内置硬盘,实时的数据采集/处理系统。该系统与Penatradar的所有天线和软件都兼容。

IRIS-P路面雷达测试系统IRIS的标准配置包括：用于距离加标的距离测量仪(DMI)，用来数据下载和外围设备连接的USB端口，GPS端口和IRIS软件。

路面雷达测试系统IRIS优势：

● 带有触摸屏的数字用户界面

● 用于雷达控制的软件

● 单天线操作

● 兼容所有的天线

Penetradar天线：

Penetradar提供全面和广泛的空气耦合式(非触地式)和触地式两类天线，针对道路，桥梁面板检测，地质和现场勘探的不同应用，提供各种不同的分辨率和探测深度范围的天线。

Penetradar软件：

Penetradar IRIS软件完全是在Windows操作系统环境上开发设计，适合所有的IRIS家族的路面雷达系统。IRIS软件包含雷达数据采集，存储，显示和分析，全面且内容广泛地支持IRIS的路面雷达系统。

数据采集软件RDA：

基于Windows环境下的雷达数据采集(RDA)软件是IRIS GPR系统中的数据采集程序，具有实时采集，观看和存储数据等功能。

数据采集软件IRISDAQ：

IRISDAQ数据采集，多视窗软件提供的功能和特点与RDA软件相似，但它还具有多达四个雷达数据通道的多种查看形式功能。

分析软件-ColorPro：

ColorPro彩色剖面图软件是个结合了显示和分析的应用程序。

分析软件-WavePro：

WavePro软件是个结合了显示和分析的，用于测量GPR(包括：能量大小和信号电压)信号特征的应用程序。

分析软件-FocusCell：

FocusCell是个生成地下雷达图像的分析程序， 适用于Penetradar地面耦合和手持式天线。 该软件可以在用户定义的深度范围内产生一系列2D深度切片图(水平视图)，对于识别混凝土内的电缆和钢筋， 管线与地下设施等应用是十分有效的。

显示/输出软件-IRIS Mapping：

对已处理的多条测线雷达数据，用IRIS Mapping 软件可生成一个彩色的水平视图。对于ColorPro， WavePro或其它Penetradar分析程序分析处理后的GPR数据，把每条平行的测线数据合起来进行分析，即可得到地下特征的水平视图，探测这些特征就更容易。IRIS Mapping 软件可以将相对应的每条测线的后处理文件合并，产生一个二维地下图像。

显示/输出软件-CompuScope:

CompuScope波形显示程序是以一个“示波器”方式观看所采集的原始雷达数据文件。

显示/输出软件-WaterPro:

WaterPro瀑布式图形软件提供一种有效便捷方式观看原始雷达波形。类似于一幅“带状记录图”，程序将多个连续的雷达波形用层叠方式显示，用户很容易观察和探测到不同层的界线，断裂和异常或其它的波形特征。

显示/输出软件-ThickPro:

ThickPro厚度剖面程序可以以2D或3D形式显示层厚数据，其中三维模式可以显示各层厚度，纵向距离和横向宽度。剖面程序是把ColorPro或其它Penetradar厚度分析程序生成的各层厚用图形表示出来。

多功能软件-IrisUtil:

IrisUtil包含许多有用的功能，如文件转换，数据管理，预处理和噪声抑制等

GPR辅件:

电源子系统:

Penetradar 提供ACP2500、ACP1500/750/50、ACP-PPU几种供IRIS GPR系统使用的AC电源(ACP)(110/220VAC 60/50Hz)和/或系统组件使用的DC电源的电源子系统。

安装配件:

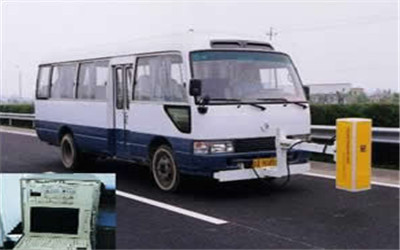

● 车载安装系统1 (VIS-1)：这是一套完整，低成本的车载安装系统，主要用于IRIS或IRIS-P探地雷达。

● 车载安装系统 (VIS-2)：这是一套完整的车载安装系统， 包括一套天线安装架，DMI和电源接口。主要用于IRIS或IRIS-P探地雷达，可以安装多达4根天线。

● 雷达自动伸缩装置(PS-24-ARDD)

● 雷达手推车(PS-24-RTC)

● 远程显示器和键盘(PS-24-RMK)

● 远程数据处理站(PS-24-RPS)

● 天线设置盒(PS-24-BOX1)

● 电池包，PS-24-BPC-P：用于IRIS-P的12V电池包和充电器

● 天线电缆：提供便携式和车载式GPR安装时需用的延长和替换电缆

● GPR远程控制，PS-24-RMK
