激光塑料焊接原理利用激光焊接技术进行两件塑料部件焊接时,首先需要把部件夹紧在一起,然后以波长为810 ~ 1064 nm的近红外线激光透射过***个部件,激光透射后被第二个部件吸收,所吸收的近红外线激光化为热能,将两个部件的接触表面熔化形成焊接区。

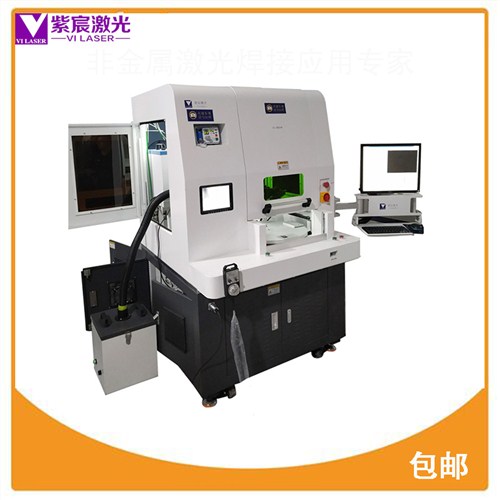

设备简介
XYZ三轴塑料激光焊接设备能够焊接各种热塑性塑料及各类改性塑料,可行走三维轨迹,属于非接触性焊接。搭建多轴机器人开展塑料激光焊接,通过多轴机器人将塑料激光焊接技术用于实行汽车车灯的精密焊接,将复杂的空间曲线转换为激光焊接头的空间运动,定位控制精确,实行平面、曲面、复杂异性车灯的精密焊接,生产加工过程自动化程度高,也能将塑料激光焊接机镶嵌在自动化生产线上。
产品优势:
精密焊接:可焊接焊盘小、焊盘密集(最小焊接边距0.12mm)的电路板;
效率高:锡焊产能比传统的电烙铁焊接高,不同产品焊接效率有的高达五倍以上。
非接触式焊接:不会对产品造成任何应力,无污染,无焊接残留,通孔焊盘透锡率高
定点加热:焊盘位置精细加热,快速升温,快速冷却,焊点周边热量低,对焊盘周边的元器件起到保护作用。
节能环保:激光能量转换率高,无耗材、稳定性高、能耗低。
适应性广:适用于各类产品的锡焊,产品更新和种类多样都可以灵活切换焊接。
产品技术参数:
激光功率 |
200W(可选) |
运动控制 |
PC+运动控制卡 |
定位方式 |
CCD定位 |
重复精度 |
±0.01mm |
焊接范围 |
单位120*100mm |
点锡精度 |
体积±10% |
点锡高度 |
测高±0.01mm |
焊接效率 |
约230pcs/H |
可选配置 |
抽烟尘系统,焊后检测,点锡检测 |
激光焊接作为一种熔接塑料制品的技术,主要用于连接敏感性的塑料制品,例如线路板、塑料零件电子感应器、复杂形状的塑料制品,以及医疗器械等要求严格密封及洁净度的塑料制品。
