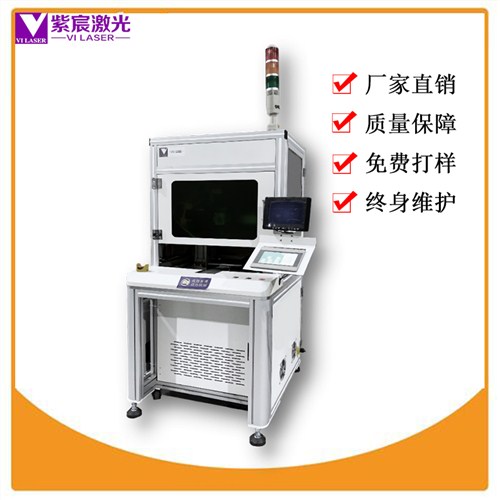

柜式VS1200锡丝激光焊接机设备简介
1. 半导体激光焊接系统；
采用红外半导体激光模块，激光功率可选；温度精度为2度，通过对温度的精确控制，可以充分把握焊接效果和避免焊接工件受损。
2. 工作台：
采用高精密的XYZ三轴工作台，双Y结构，大大提高生产效率，定位精度正负0.02mm。精确的运动控制，保证批量生产稳定性和一致性。
3. 进口送焊锡机构：
高精度的日本进口送锡机构，可传送焊锡丝直径0.3mm-1.5mm， 传送精度0.1mm；通过程序可以控制送焊锡丝的长度和速度。
4. 可加温度实时监控和反馈系统。
柜式VS1200产品特性
-
机架防护，安全性高
-
功能丰富，可灵活搭配
-
模块化结构设计，维护便捷
- 友好的人机界面，易上手
-
高精度伺服三轴平台
-
可扩展性强，超高性价比
柜式VS1200产品技术参数
型号
VS1200
VS1200D
VS1200R
VS1200-
激光功率
30-100W可选
激光波长
915nm
制冷方式
全风冷
锡丝规格
0.3-1.2mm①
运动控制
PLC+触摸屏
定位CCD
◎
●
●
◎
重复精度
±0.02mm
工位数量
1
2
◎
◎
治具旋转
-
-
●
◎
焊接范围
200*200mm（单个工位）
订制
焊接效率
约1s/point②
焊接可视
焊接同轴监控
电源
AC220V 50Hz
温湿度
22-30°C 20-70%(No condensing)
重量
约120Kg
约150Kg
约120Kg
/
外形尺寸
约700(L)*750(W)*1600(H)mm（双工位L1000，订制除外）
注：①：标配0.5mm，其他规格需另购送丝驱动部；
②：根据产品焊盘大小有微小变化。
符号定义： — 代表无此功能，●代表具备此功能，◎代表可选配。
柜式VS1200自动锡丝激光焊接机应用
柜式VS1200自动锡丝激光焊接机广泛应用于：安防控制，智能制造，家用电器，LED行业等。客户样品打样焊接效果，支持OEM定制设备，品质保障，售后无忧。
更多激光锡焊设备，请联系咨询：沈经理156 0231 0088 易经理 188 1910 8833-
