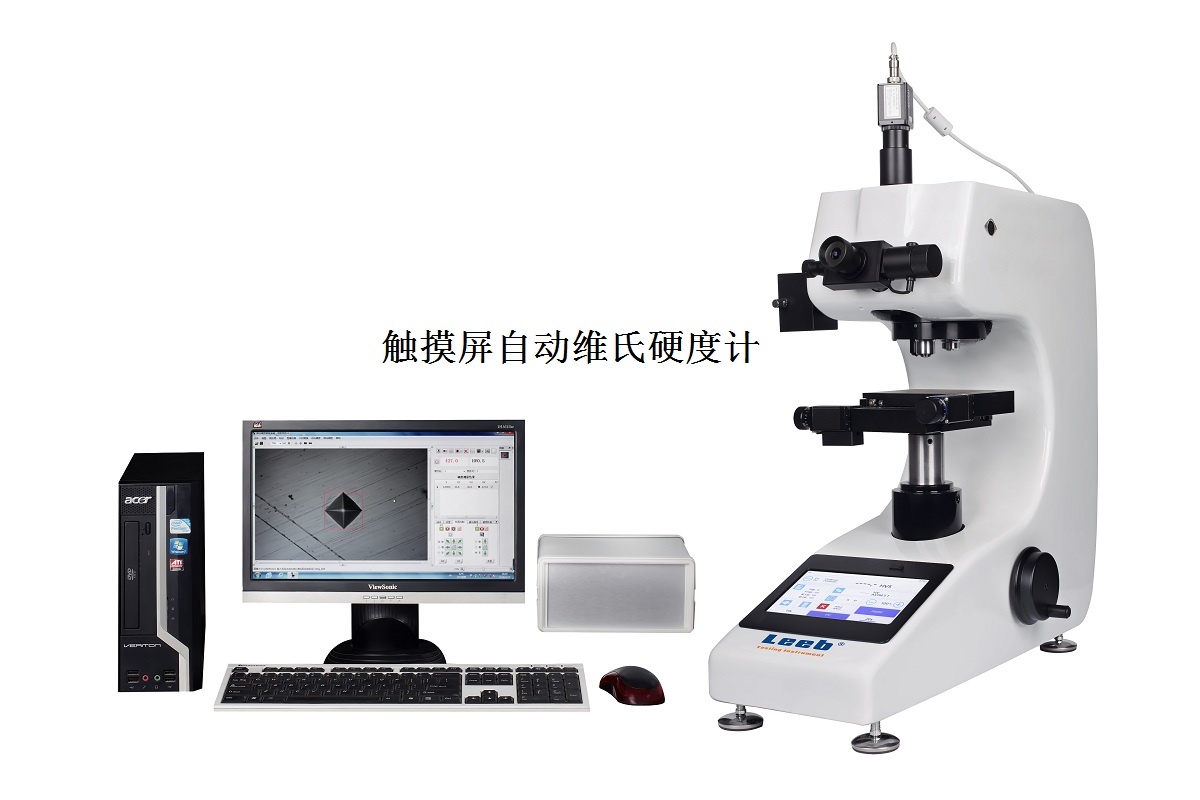

- 触摸屏自动显微维氏硬度
1、产品介绍：
402MVMS-Y-XY自动显微维氏硬度测量系统是一台（套）通过高精度CCD、图像采集系统所采集的图像，并通过对所采集到的图像精确处理后，生成的菱形压痕进行精密测量和计算而新研发的一台（套）显微维氏硬度测量系统。系统主机是一台大身为一体化铸铝，铸铝机壳长期性能稳定自然变形量小，八档力的砝码加载使所加载力更纯。该显微维氏硬度测量系统适用于各种金属及部分非金属材料的显微维氏硬度测定，能够对各种零件（机加工件、锻件、铸铁、铸钢件等）、有色金属及热处理零件等进行硬度的测定，同时适用于有效硬化层深度、涂镀层及焊接件的热影响部位测定。还可用于各种金属零件内部金相组织的观察及对图像进行采集、显示及输出打印。适用于测量工件的硬度梯度分布曲线及测量热处理后齿轮的表面硬度，有效硬化层深度。
2、 技术参数
型号 402MVMS-Y-XY
可配试验力 10gf (0.098N)、25gf (0.245N)、50gf (0.49N)、100gf (0.98N )、200gf (1.96N)、300gf (2.94N)、500gf (4.9N)、1000gf (9.8N)
执行标准 精度符合GB/T4340.1 GB/T4340.2 IS06507-2 ASTM_E384
试验力施加方法 自动（加荷、保荷、卸荷）
XY样品台和移动控制 系统提供XY电动移动样品台：
1.XY行程:50mm*50mm台面尺寸:110mmX110mm,位移重复精度< 2um；行程和尺寸可定制
2.自动边缘扫描：沿样品边缘自动扫描并描绘样品边缘整体图，供加载路径规划使用，适合于需要在样品的特定位置上的硬度测量
3. XY可同时运动，XY移动速度均可调
4. Z轴丝杆控制、手动调焦；XY可按方向按钮或键盘方向键或通过输入移动距离等移动或升降，微调精确到位。
加载模式和路径设置 加载路径设置提供如下模式：
1.沿线；2.沿线带角度；3.自由点击；4.横向沿线；5.纵向沿线； 6.沿曲线多条线；7.沿曲线矩阵；8.圆弧；9.齿心；10.齿顶平行；11.自动沿边缘带角度；12.自动沿边缘矩阵；13.圆心。新的模式可定制添加
自动寻边 沿样品边缘自动扫描并自动找到拐点如齿顶、齿根等。
自动加载、自动测量 一次性手动调焦后按设定的加载路径逐点自动加载、自动测量压痕计算硬度值,并自动绘制硬化曲线；一键完成:
1.可设置最小HV，测量到达该值后自动停止
2.测量完成后，可在原路径上继续加点测量
3.每点测量图像被保存可用于最后手动修正；修正时只需要鼠标拖拉压痕四边形边框，硬度测量值、统计、和测量像册等自动更新
摄像头和标定管理 1.130万像素 USB2.0 CMOS 专用于显微镜测量摄像头 （3百万像素摄像头可选）
2.可用硬度标定块或标定尺两种方法标定摄像头
3.为了提高测量准确度，可对不同试验力分别标定，系统自动载入
硬度值转换、修正、有效验证 1.硬度转换：测得的维氏硬度值可转换到美标、国标、或德标的其它硬度值，如HB、HR等；
2.硬度修正：可对球面或圆柱面样品测量值进行修正；
3.有效验证：根据测得的硬度值，计算出最小的样品厚度、测试点距样品边缘距离、和测试点之间的距离
数据统计 自动计算硬度的平均值、方差、Cp、 Cpk等统计值
硬化曲线 自动绘制硬化曲线：
1.在一个测量路径下可自动生成多条硬化曲线或按平均值生成单条曲线；
2.可绘制HV对XY的硬化曲线图
数据储存 原始测量数据和图像等可保存于文档供以后调出打出报告；一个文件保存一个测量的所有数据
测试报告 自动生成WORD或EXCEL文档报表；报表格式可定制；标准格式包括每单个测量点硬度值、统计值、压痕图像、和硬化曲线等
努氏硬度 可设置为努氏硬度测量
断裂韧性 可设置为测量压痕断裂韧性
其他功能 包括图像/视频拍摄、图像处理、几何尺寸测量、文档标注、相册管理、和定倍打印等；文档标注可在图像上输入文字、清单、和图片等
手动修改 测量后可便捷地用鼠标手动拖拉修改压痕标记,测量值和统计结果等将自动更新。
3、显微维氏硬度自动测量系统配置
一． 硬度计标准配置
名称 数量 名称 数量
砝码轴 1根 砝码 6只
十字试台 1只 薄片夹持台 1只
平口夹持台 1只 细丝夹持台 1只
螺丝刀 2把 水平调节螺钉 4只
10x测微目镜 1只 显微硬度块 2块
备用灯泡（6V/12W) 2只 备用保险丝1A 2只
水平仪 1只 产品合格证 1份
产品使用说明书 1份
二． 测量软件标准配置
名称 数量 名称 数量
XY电动位移工作台 1只 XY步进驱动箱 1只
电源线 1根 USB连接线 1根
XY连接线 1根 RS232串口线 1根
130万专用摄像头 1只 软件安装光盘 1片
加密狗 1只
