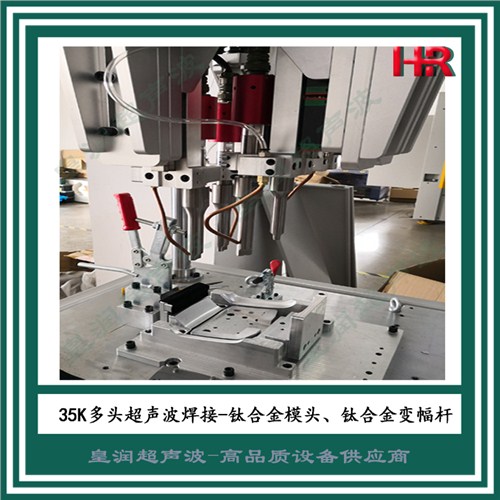

35KHZ钛合金超声波模头

超声波焊机焊头和底模

超声波焊接机的焊头是焊接作业环节中***终将超声波能量对工件输出的组件，与工件相接，将超声波振动能量传递给工件，超声波焊头的材质通常会采用钛合金，铝合金以及钢铁，焊头在作业需要的时候，可根据情况做出一些处理，如高碳钢嵌入，镀铬，阳极处理。焊头的制作工艺需要***，常见焊头根据不同特点区分的种类包括：雕刻成形焊头，全波长焊头，复合式焊头，加装压板焊头，真空焊头，切削焊头等。

  底模的作用在超声波焊接机原理中是对作业工件产生固定和支撑的作用，底模需要定位准确，牢固且稳定，这将直接对在对作业工件的作业中产生影响，影响作业***终完成工件的质量与效率。

超声波模具使用寿命

  超声波模具的使用寿命关键决定于三个方面：

a、材料，

b、工艺 

c、形状设计（不恰当的形状设计会导致声波传输应力集中，严重的会造成超声波模具破裂）

***这里只讲超声波模具材料的因素

  材料方面：超声波模具要求金属材料有柔顺性好（声波传递过程中机械损耗小）好的特点，所以***常用的材料为铝合金及钛合金，（上海皇润超声波 13917264050 ）

  材料是保证超声波模具寿命于熔接产品效果的主要原因之一，超声波模具完成的过程是复杂的。所以不仅是超声波模具工程师设计务必慎重选择材质，亦需了解本身产品要求该使用何种材质，避免因疏忽而影响其时效与品质。

  现将目前各种材料的特性略述如下：（上海皇润超声波有限公司现均采用美国KAISER公司产品，该公司的7075-T651铝材达到美国铝业行业协会AAA标准）

 A、铝镁合金(7075-T651,2024-T651,6061-T651)

 7075T651：使用于振动系统及Horn制造，该材料具有极高的机械屈服强度，硬度高， 热传导性强，是理想的超声波模具制造材料；

 2024T651：一般使用HORN制造，轫性佳，热传导性强，硬度适中，用于一般塑胶制品；

 6061T651：使用于较低出力之超声波焊头制造，轫性佳，质较软；

  B、钛合金： 用于连续发振的机种，轫性较高，热传导佳，硬度高，而成本昂贵。

  C、国产硬质铝合金：国产料，用于普通铝材加工，热传导低，对超声波机械损耗高，成本低。
