一、产品[衬氟球阀]的详细资料：
产品型号：Q41F46型

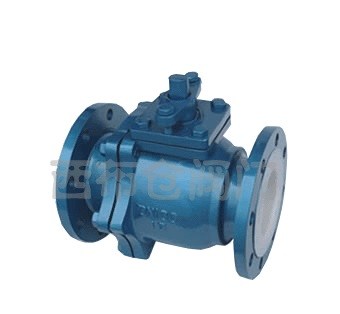

产品名称：衬氟球阀
二、产品特点：
衬氟球阀概况球阀和旋塞阀属同一类阀门，不同的是球阀是用带圆形通球体作启闭件，球体随阀杆绕阀体中心线旋转以实现阀门开启和关闭的目的。法兰连接球阀（二片式，三片式设计与制造符合中国国家标准公称压力PN1.0~2.5(Mpa) 公称通径DN15~250（mm）法兰连接手动球阀,直通二片式手动球阀,手动球阀
设计规范:遵循GB 12237，AP 1608，AP16D标准
驱动方式:手动、蜗轮传动、手动、电动。三、基本型号：
手动
Q41F3（全衬里）
气动
Q641F3（全衬里）
Q41F6（全衬里）
Q641F6（全衬里）
蜗轮
Q341F3（全衬里）
电动
Q941F3（全衬里）
Q341F6（全衬里）
Q941F6（全衬里）
四、衬氟球阀外形连接尺寸及重量：
序号
零件名称
灰铸铁
铸钢
不锈钢
超低碳不锈钢
Z
C
P
R
PL
RL
1
阀体、阀盖
HT250
WCB
CF8
CF8M
CF3
CF3M
2
球
WCB
WCB
CF8
CF8M
CF3
CF3M
3
衬里层/阀座
FEP（F46） PCTFE（F3）PFA（可洛性聚四氟乙烯）
4
填料压盖
HT250
WCB
CF8
CF8M
CF3
CF3M
5
填料
PTFE（F4） 聚四氟乙烯 PTFE（F4）聚四氟乙烯
6
螺栓
35
35
1Cr17Ni2
1Cr17Ni2
1Cr18Ni9
1Cr18Ni9
7
螺母
45
45
0Cr18Ni9
0Cr18Ni9
0Cr18Ni9
0Cr18Ni9
8
手柄
WCC
WCC
WCC
WCC
WCC
WCC
订货须知：
1.产品型号与名称 2.公称通径DN 3.额定流量系数KV 4.公称压力和压差 5.阀体和阀内组件材料 6.流量特性 7.适用温度 8.电源电压和控制信号 9.是否带附件
