      一、产品[对夹式软密封蝶阀]的详细资料:

      产品型号:D71X

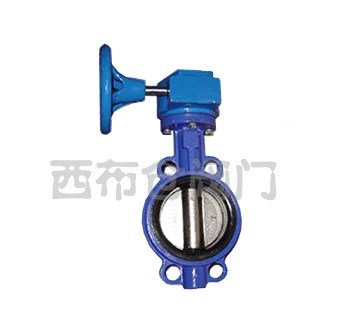

      产品名称:对夹式软密封蝶阀

      产品特点:用途及特点本蝶适用于地下管网供、排水管道上作启闭或调节介质流置之用,具有耐潮、耐腐蚀、寿命长等特点。采用标准:设计标准:GB/T12238-1989 法兰连接尺寸: GB/T9113.1-2000; GB/T9113.2-2000 GB/T9115.1-2000; GB/T9115.2-2000 压力试验:GB/T13927-1992;JB/T9092-199 软密封蝶阀价格,软密封蝶阀厂家,软密封蝶阀报价。



      二、用途及特点:

      软密封蝶阀适用于温度≤120℃,公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺造纸等给排水、气体管道上作调节流量和截滶介质的作用。
      其主要特点为:
      1、设计新颖、合理、结构独特,重量轻,启闭迅速。
      2、操力矩小,操作方便,省力灵巧。
      3、可以任何位置安装、维修方便。
      4、密封件可以更换、密封性能可靠达到双向密封零泄漏。
      5、密封材料耐老化、耐腐蚀、使用寿命长等特点。
      采用标准
      设计标准:GB/T12238-1989
      法兰连接尺寸:GB/T9113.1-2000 GB/T9115.1-2000 JB78
      结构长度:GB/T12221-1989
      压力试验:GB/T13927-1992;JB/T9092-1999

      三、主要技术参数:

      公称通径

      DN(mm)

      50~2000

      公称压力

      PN(MPa)

      0.6

      1.0

      1.6

      试验压力
      Ps(MPa)

      强度试验

      0.9

      1.5

      2.4

      密封试验

      0.66

      1.1

      1.76

      气密封试验

      0.6

      0.6

      0.6

      适用介质

      空气、水、污水、蒸汽、煤气、油品等。

      驱动形式

      手动、蜗杆蜗轮传动、气传动、电传动。

      四、主要零件的材质:

      零件名称

      材料

      阀体

      各种橡胶、聚四氟

      蝶板

      灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料

      密封圈

      球墨铸铁、铸钢、合金钢、不锈钢

      阀杆

      2Cr13、不锈钢

      填料

      O型圈、柔性石墨

      五、蝶阀密封材料选用和适用温度:

      材料品种

      氯丁橡胶

      丁晴橡胶

      乙丙橡胶

      聚四氟乙烯

      硅橡胶

      氟橡胶

      代号

      X或J

      XA或JA

      XB或JB

      XC、JC或F

      XD或JD

      XE或JE

      耐比较高温度

      82℃

      93℃

      150℃

      232℃

      250℃

      204℃

      耐比较低温度

      -40℃

      -40℃

      -40℃

      -268℃

      -70℃

      -23℃

      适用工作温度

      ≤65℃

      ≤80℃

      ≤120℃

      ≤200℃

      ≤200℃

      ≤180℃

      六、对夹式软密封蝶阀D71X/J -6/10/16 Q.C.P.R系列连接尺寸:

      公称通径

      结构长度(标准值)

      外形尺寸(参考值)

      连接尺寸(标准值)

      0.6MPa

      1.0MPa

      1.6MPa

      毫米

      英寸

      L

      H

      H0

      A

      B

      D0

      n-d

      D0

      n-d

      D0

      n-d

      50

      2

      43

      63

      235

      270

      65

      110

      4-14

      125

      4-18

      125

      4-18

      65

      2 1/2

      46

      70

      250

      270

      65

      130

      4-14

      145

      4-18

      145

      4-18

      80

      3

      46

      73

      275

      270

      65

      150

      4-18

      160

      8-18

      160

      8-18

      100

      4

      52

      105

      316

      270

      65

      170

      4-18

      180

      8-18

      180

      8-18

      125

      5

      56

      115

      340

      310

      65

      200

      8-18

      210

      8-18

      210

      8-18

      150

      6

      56

      137

      376

      310

      65

      225

      8-18

      240

      8-22

      240

      8-22

      七、对夹式软密封蝶阀D371X/J -6/10/16 Q.C.P.R系列连接尺寸:

      公称通径

      结构长度(标准值)

      外形尺寸(参考值)

      连接尺寸(标准值)

      0.6MPa

      1.0MPa

      1.6MPa

      毫米

      英寸

      L

      H

      H0

      A

      B

      D0

      n-d

      D0

      n-d

      D0

      n-d

      50

      2

      43

      63

      306

      180

      200

      110

      4-14

      125

      4-18

      125

      4-18

      65

      2 1/2

      46

      70

      321

      180

      200

      130

      4-14

      145

      4-18

      145

      4-18

      80

      3

      46

      83

      346

      180

      200

      150

      4-18

      160

      8-18

      160

      8-18

      100

      4

      52

      105

      387

      180

      200

      170

      4-18

      180

      8-18

      180

      8-18

      125

      5

      56

      115

      411

      180

      200

      200

      8-18

      210

      8-18

      210

      8-18

      150

      6

      56

      137

      447

      270

      280

      225

      8-18

      240

      8-22

      240

      8-22

      200

      8

      60

      164

      572

      270

      280

      280

      8-18

      295

      8-22

      295

      12-22

      250

      10

      68

      206

      646

      270

      280

      335

      12-18

      350

      12-22

      355

      12-26

      300

      12

      78

      230

      738

      380

      420

      395

      12-22

      400

      12-22

      410

      12-26

      350

      14

      78

      248

      761

      380

      420

      445

      12-22

      460

      16-22

      470

      16-26

      400

      16

      102

      289

      877

      450

      470

      495

      16-22

      515

      16-26

      525

      16-30

      450

      18

      114

      320

      938

      480

      490

      550

      16-22

      565

      20-26

      585

      20-30

      500

      20

      127

      343

      993

      480

      490

      600

      20-22

      620

      20-26

      650

      20-33

      600

      24

      154

      413

      1131

      480

      490

      405

      20-26

      725

      20-30

      770

      20-36

      700

      28

      165

      478

      1476

      640

      660

      810

      24-26

      840

      24-30

      840

      24-36

      800

      32

      190

      525

      1533

      640

      660

      320

      24-30

      950

      24-33

      950

      24-39

      900

      36

      203

      585

      1655

      750

      860

      1020

      24-30

      1050

      28-33

      1050

      28-39

      1000

      40

      216

      640

      1765

      850

      900

      1120

      28-30

      1160

      28-36

      1170

      28-42

      1200

      48

      254

      755

      1995

      850

      900

      1340

      32-33

      1380

      32-39

      1390

      32-48

      1400

      56

      279

      910

      2310

      1000

      925

      1560

      36-36

      1590

      36-42

      1590

      36-48

      1600

      64

      318

      1030

      2595

      1000

      925

      1760

      40-36

      1820

      40-48

      1820

      40-56

      1800

      72

      356

      1140

      2810

      1100

      980

      1970

      44-39

      2020

      44-48

      2020

      44-56

      2000

      80

      406

      1250

      3100

      1100

      980

      2180

      48-42

      2230

      48-48

      2230

      48-62

      注:若用户需用阀板衬橡胶等特殊要求,订货时请注明。

      订货须知:

      一、①对夹式软密封蝶阀产品名称与型号②对夹式软密封蝶阀口径③对夹式软密封蝶阀是否带附件以便我们的为您正确选型。
      二、若已经由设计单位选定公司的对夹式软密封蝶阀型号,请按对夹式软密封蝶阀型号直接向我司销售部订购。
      三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
