霍尔高精度电流传感器原理  航智供

     霍尔高精度电流传感器原理是按照霍尔效应原理制成，对安培定律加以应用，即在载流导体周围产生一正比于该电流的磁场，而霍尔器件则用来测量这一磁场。但是国内生产的霍尔电流传感器的核心部件霍尔芯片及霍尔传感器都必须从欧美及日本进口，核心技术被垄断，不适合自主开发。而磁通门电流传感器的极限测量精度比霍尔电流传感器高两个数量级，具有独特优势。

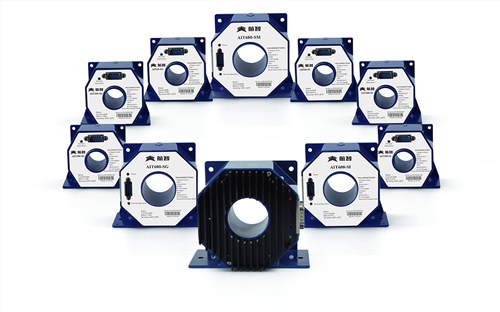

      第二代工控级磁通门电流传感器 HIT 系列普及型磁通门电流传感器的研发，包含 20A\60A\200A\300A\600A\1000A\2000A\5000A 型号，2019 年 6 月份将开始量产。国内shou次将磁通门技术应用在工控级电流传感器上，并实现了小型化，接口和体积都与霍尔电流传感器相同，用来直接替代霍尔电流传感器。而且测量精度有万二和万五型号，超低零漂和温漂。

      既然普及型磁通门电流传感器可以直接替代霍尔电流传感器，那么我们可以看到以下霍尔电流传感器的应用都可换成磁通门电流传感器。

相对霍尔电流传感器来说具有更高的精度，更低的零漂和温漂，各性能都有提高。

1、继电保护与测量：在工业应用中，来自高压三相输电线路电流互感器的二次电流，如分别经三只霍尔电流传感器，按比例转换成毫伏电压输出，然后再经运算放大器放大及有源滤波，得到符合要求的电压信号，可送微机进行测量或处理。在这里使用霍尔电流传感器可以很方便地实现了无畸变、无延时的信号转换。

2、在直流自动控制调速系统中的应用：在直流自动控制调速系统中，用霍尔电流电压传感器可以直接代替电流互感器，不仅动态响应好，还可实现对转子电流的zui佳控制以及对晶闸管进行过载保护。

3、在逆变器中的应用：在逆变器中，用霍尔电流传感器可进行接地故障检测、直接侧和交流侧的模拟量传感，以保证逆变器能安全工作。

4、在不间断电源中的应用：在该应用中，用霍尔电流传感器进行控制，保证逆变电源正常工作。使用霍尔电流传感器1发出信号并进行反馈，以控制晶闸管的触发角，霍尔电流传感器2发出的信号控制逆变器，霍尔电流传感器3控制浮充电源。由于其响应速度快，霍尔电流传感器特别适用于计算机中的不间断电源。

5、在电子点焊机中的应用：在电子点焊机电源中，霍尔电流传感器起测量和控制作用。它的快速响应能再现电流、电压波形，将它们反馈到可控整流器A、B，可控制其输出。用斩波器给直流迭加上一个交流，可更精确地控制电流。用霍尔电流传感器进行电流检测，既可测量电流的真正瞬时值，又不致引入损耗。

6、用于电车斩波器的控制：电车中的调速是由调整电压实现的。而将霍尔电流传感器和其它元件配合使用，并将传感器的suoyou信号输入控制系统，可确保电车正常工作。

7、在交流变频调速电机中的应用：用变频器来对交流电机实施调速，在世界各发达**已普遍使用，且有取代直流调速的趋势。用变频器控制电机实现调速，可节省10％以上的电能。在变频器中，霍尔电流传感器的主要作用是保护昂贵的大功率晶体管。由于霍尔电流传感器的响应时间往往小于5μs，因此，出现过载短路时，在晶全管未达到极限温度之前即可切断电源，使晶体管得到可靠的保护。

8、用于电能管理：霍尔电流传感器，可安装到配电线路上进行负载管理。霍尔电流传感器的输出和计算机连接起来，对用电情况进行监控，若发现过载，便及时使受控的线路断开，保证用电设备的安全。用这种装置，也可进行负载分配及电网的遥控、遥测和巡检等。

9、在接地故障检测中的应用：在配电和各种用电设备中，可靠的接地是保证配电和用电设备安全的重要措施。采用霍尔电流传感器来进行接地故障的自动监测，可保证用电安全。

10、在电网无功功率自动补偿中的应用：电力系统无功功率的自动补偿，是指补偿容量随负荷和电压波动而变化，及时准确地投入和切除电容器，避免补偿过程**现过补偿和欠补偿的不合理和不经济，使电网的功率因数始终保持zui佳。无功功率的自动采样若用霍尔电流、电压传感器来进行，由于它们的响应速度快，且无相位差，在保证“及时、准确”上会具有xianzhu的优点。

11、霍尔钳形电流表：将磁芯做成张合结构，在磁芯开口处放置霍尔器件，将环形磁芯夹在被测电流流过的导线外，即可测出其中流过的电流。这种钳形表既可测交流也可测直流。用钳形表可对各种供电和用电设备进行随机电流检测。12、电功率测量：将负载电压进行变换，令其与霍尔器件的工作电流成比例，将负载电流通入磁芯绕组中，作为霍尔电流传感器的被测电流，霍尔电流传感器输出的霍尔电压即可指示功率，以构成霍尔功率计。

12、在力工频谐波分析仪中的应用：在电力系统中，电网的谐波含量一般用电力工频谐波仪来进行测试。为了将被测电压和电流变换成适合计算机A/D采样的电压，人们曾将各种电力工频谐波分析仪的取样装置，如电流互感器、电压互感器、电阻取样与光隔离耦合电路等和霍尔电流传感取样测试对比，结果表明霍尔电流传感器zui为适用。

13、开关电源中的应用：近代出现的开关电源，是将电网的非稳定的交流电压变换成稳定的直流电压输出的功率变换装置。无论是电压控制型还是电流控制型开关电源，均采用脉冲宽度调制，借助驱动脉冲宽度与输出电压幅值之间存在的某种比例关系来维持恒压输出。其中，宽度变化的脉冲电压或电流的采样、传感等均需用电流、电压传感器来完成。霍尔电流、电压传感器以其频带宽、响应时间快以及安装简便而成为shou选的电流、电压传感器。

14、在大电流检测中的应用：在冶金、化工、超导体的应用以及高能物理（例如可控核聚变）试验装置中都有许多超大型电流用电设备。用多霍尔探头制成的电流传感器来进行大电流的测量和控制，既可满足测量准确的要求，又不引入插入损耗，还免除了像使用罗果勘斯基线圈法中需用的昂贵的测试装置。图47示出一种用于DⅢ－D托卡马克中的霍尔电流传感器装置。采用这种霍尔电流传感器，可检测高达到300kA的电流。

15、用作电磁隔离耦合器：用霍尔电流传感器的工作原理，可做成电磁耦合器。用初级线圈的电流控制霍尔器件的输出，用这个输出信号控制其它的电路，既收到隔离的效果，又达到耦合的目的。用这种电路可做成霍尔继电器、过载保护器、通信线路的保护开关等等。这种电磁耦合器既可做成开关式，也可做成模拟量输出式。
