高精度电流传感器规格说明 航智供
AIT 系列计量测量级模拟电流传感器是航智精密自主研发、生产的高精度、低成本、交直流通用、全量程、低零漂、低温漂的磁通门传感器。
多点零磁通技术系统应用于现有高精度直流传感器技术之上，激励磁通闭环控制技术、自激磁通门技术及多闭环控制技术相结合，实现了对激励磁通、直流磁通、交流磁通的零磁通闭环控制，并通过构建高频纹波感应通道实现了对高频纹波的检测，从而使传感器在全带宽范围内拥有比较高的增益和测量精度。

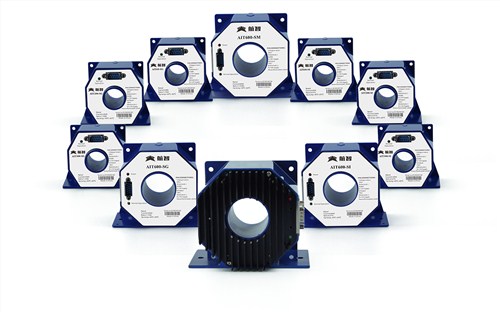

产品图片
核心技术： 性能特点：
◇ 激励磁通闭环控制技术 ◇ 原、副边隔离测量
◇ 自激退磁技术 ◇ 出色的线性度和准确度
◇ 多点零磁通技术 ◇ 极低的温漂
◇ 多级量程自动切换技术 ◇ 极低的零漂
◇ 温控补偿技术 ◇ 强抗电磁干扰能力
◇ 宽频带和低响应时间
应用领域
◇ 医疗设备 ：扫描仪、MRI ◇ 轨道交通：高速列车、地铁 、有轨无轨电车
◇ 电力 ：变流器、逆变器 ◇ 测试仪器仪表 ：功率分析仪、高精密电源
◇ 新能源：光伏、风能 ◇ 汽车：电动汽车
◇ 舰船：电力驱动舰船 ◇ 航空航天：卫星、火箭
◇ 计量：检定与校准 ◇ 智能电网测量：发电、电池监测、中低压变电站
◇ 工业控制 :工业电机驱动 、焊接 、机器人 、吊车、电梯、滑雪升降机
电气性能：
项目
符号
测试条件
相当小值
标称
比较大值
单位
原边额定直流电流
IPN_DC
—
—
±600
—
Adc
原边额定交流电流*
IPN
—
—
424
—
Aac
原边过载电流
IPM
1分钟
—
—
±900
Adc
工作电压
VC
—
±14.2
±15
±15.8
V
功耗电流
IPWR
原边额定电流
±30
±430
±630
mA
电流变比
KN
输入：输出
1500:1
1500:1
1500:1
—
额定输出电流
ISN
原边额定电流
—
±0.4
—
A
测量电阻
RM
见图1
0
2.5
5
Ω
精度测试：
项目
符号
测试条件
相当小值
标称
比较大值
单位
准确度
XG
输入直流，25±10ºC
—
—
10
ppm
线性度
εL
—
—
—
2
ppm
温度稳定性
TC
—
—
—
0.1
ppm/K
时间稳定性
TT
—
—
—
0.2
ppm/month
供电抗干扰
TV
—
—
—
1
ppm/V
零点失调电流
IO
@25ºC
—
—
1（用户可调零）
ppm
纹波电流
IN
DC-10Hz
—
—
0.5
ppm
动态响应时间
tr
di/dt=100A/us,上升至90%IPN
—
—
1
us
电流变化率
di/dt
—
100
—
—
A/us
频带宽度（-3dB）
F
—
0
—
500
kHz
零点失调电流
IOT
全温度范围
—
—
±5
μA
安全特性：
项目
符号
测试条件
数值
单位
隔离电压 / 原边与副边之间
Vd
50Hz,1min
2.5
KV
瞬态隔离耐压 / 原边与副边之间
Vw
50us
5
KV
隔离电压 / 副边对外壳
Vd
50Hz,1min
2.5
KV
爬电距离 / 原边与外壳之间
dCp
—
11
mm
电气间隙距离 / 原边与外壳之间
dCi
—
11
mm
相比漏电起痕指数
CTI
IEC-60112
600
V
