0.5秒快关阀
产品简介
液控快速关闭阀，主要应用于汽轮机抽气管路、高炉煤气余压发电装置(TRT)等高安全等级系统。为了防止汽轮机组在突然甩负荷时汽轮机内的压力突然降低，抽气管和各加热器内蒸汽倒入汽轮机内造成正以3000多转高速旋转的汽轮机叶片突然反运转而造成将汽轮机叶片打碎、损坏汽轮发电机的恶性事故，该阀门作紧急切断用，在系统出现危机情况时，能在0.3~0.8秒钟内实施紧急关阀，实现管路的可靠截止。
主要零件材料选用及适用情况
阀体材料
C
I
P
P8
P3
R
R8
R3
阀体
WCB
ZG1Cr5Mo
ZG1Cr18Ni9Ti
CF8(304)
CF3(304L)
ZG1Cr18Ni12Mo2Ti
CF8M(316)
CF3M(316L)
蝶板
WCB
ZG1Cr5Mo
ZG1Cr18Ni9Ti
CF8(304)
CF3(304L)
ZG1Cr18Ni12Mo2Ti
CF8M(316)
CF3M(316L)
压圈
WCB
ZG1Cr5Mo
ZG1Cr18Ni9Ti
CF8(304)
CF3(304L)
ZG1Cr18Ni12Mo2Ti
CF8M(316)
CF3M(316L)
阀杆
2Cr13
25Cr2Mo1V
1Cr18Ni9Ti
0Cr19Ni9
00Cr19Ni11
1Cr18Ni12Mo2Ti
0Cr17Ni12Mo2
00Cr17Ni14Mo2
阀座
唯焊不锈钢
唯焊STL
唯焊STL
唯焊STL
唯焊STL
唯焊STL
唯焊STL
适用介质
水、蒸汽、气体、油品等
硝酸等腐蚀性介质
强氧化性介质
醋酸等腐蚀性介质
尿素等腐蚀性介质
适用温度
-29~425
-29~550
-29~600
标准与规范
制造标准
JB/T 8527
结构长度
GB/T 12221
配管法兰
JB/T 74~90、GB/T 12380 、GB/T 9112~9131
压力-温度等级
GB/T 9131、HGJ 67、JB/T 74
质量保证
ISO 9001
试验与检验
JB/T 9092、GB/T 13927
公称通径 DN
200~1800 mm
公称压力 PN
0.25~4.0 Mpa、150~300LB
试验压力
Ps
密 封
1.1×PN
强 度
1.5×PN
工 作 压 力
0.8×PN
结构特点

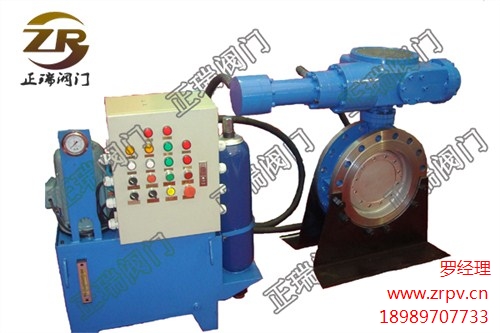

本产品主要由阀门本体，齿轮齿条传动箱、快关液压装置，电气控制箱等部分组成。
采用三维偏心金属密封结构，关闭时安装于阀板上的金属密封圈与锥形阀体密封面相互压紧并成正圆接触，开启时密封圈和阀座之间的整个密封面上相互同时脱开，即瞬间接触和瞬间脱离。因此，密封面之间无宏观摩擦，磨损小，启闭力矩小，密封精度高，耐高温，便用寿命长。
层叠复合圆锥金属密封由数个密封层组成，密封接触部位是一个圆锥面，而不是一条线，第一层密封失败后，只要移动一点，还有数层可起密封作用，克服了线密封在密封处磨损后，无法再密封而泄漏的缺点。迷宫密封补偿是指密封圈内多层组成，在与密封座接触后形成一个迷宫，从而起到迷宫式的密封效果。
复合材料补偿是指密封圈由不锈钢圆环和高温高压复合材料相互层叠组成，不锈钢圆环起密封作用，又保证了密封圈的弹性和强度，而高温高压复合材料弥补了全不锈钢密封圈在工艺上难以保证零泄漏的缺点，也延长了密封副的使用寿命。
5.1蓄能器蓄能快关型液压系统结构
5.2油缸
油缸采用高强度无缝钢管经高精度数控机床加工而成。
5.3机械传动结构
采用齿轮齿条推动蝶阀的阀杆转动实现阀门的启闭。
5.4液压控制结构
该部分主要由控制集成块构成，系统主要负责油路的控制，提供蝶阀开启动力，并完成蝶
阀的开启、快关、慢关的过程控制。
