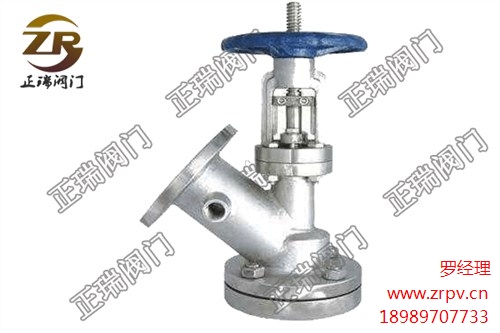

供应温州FL41F不锈钢放料阀厂家 正瑞阀门厂供应
FL41F不锈钢放料阀系列主要用于反映器,储罐和其他容器的底部排料,借助于底部法兰焊接于储罐和其他的底部,因此消滁工艺介质通常在容器出口的残留现象。根据结构分上展式放料阀、下展式放料阀。
FL41F上展式放料阀阀体内腔装有耐冲刷、耐腐蚀的密封圈,在开启阀门瞬间,可以保护阀体不被介质冲刷、腐蚀,并对密封圈进行特种处理,使表面硬度达到HRC56~62,具有高耐磨、耐腐蚀的功能。阀瓣密封根据需要是封面均堆焊有硬质合金,密封副采用线密封,保证密封的可靠性,并可防止结疤。下展式放料阀在化工、石油、冶金、制药、农药、染料、食品加工等行业广乏使用。
FL41F下展式放料阀放底结构设计为平底型,阀体为V型,并提供提升和下降两种工作方式阀瓣。阀体内腔装有耐冲刷、耐腐蚀的密封圈,在开启瞬间,可以保护阀体不被介质冲刷、腐蚀,并对密封圈进行特种处理,使表面硬度达到
HRC56-62,具有高耐磨、耐腐蚀的功能。阀瓣密封根据需要时封面均堆焊有硬质合金,密封副采用线密封,保证密封的可靠性,并可防止结疤。同时,采取短行程阀瓣的设计。在化工、石油、冶金、制药、农药、染料、食品加工等行业广乏使用。可使用各种驱动方式,例如,手动,气动(弹簧复位式、双作用式、带手轮和不带手轮),电动,液动,齿轮等。
FL41F不锈钢放料阀操作方便,开启自由,运动灵活可靠; 阀瓣装配维修简单, 密封结构合理, 密封圈更换方便实用.
二、FL41F 不锈钢放料阀特点:
(一)、耐腐蚀性
1、使用介质如水、丙酮、酒精、氨、碳酸钡、苯(WCB材质的蕞低用温度为-290C,蕞高温度为4250C。)
2、使用介质如颗粒、油品、纸浆、二氧化碳 气(不锈钢材质的蕞低使用温度为-1000C,蕞高使用温度为2320C。)
3、严禁使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度>1500C浓度>30%)。
(二)、不锈钢的一般工作温度:≤1500C
(三)、压力范围:0.6~2.5MPa
(四)、通径范围:25~250mm
三、FL41F 不锈钢放料阀主要零部件材料:
零件名称 |
ZG1Cr18 Ni9Ti系列 |
ZG00Cr18 Ni10系列 |
ZG1Cr18 Ni12MO 2 Ti系列 |
ZG00Cr17Ni14MO 2 系列 |
WCB系列 |
阀体/阀盖 |
ZG1Cr18 Ni9Ti |
ZG00Cr18 Ni10 |
ZG1Cr18 Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
阀杆 |
ZG1Cr18 Ni9Ti |
ZG00Cr18 Ni10 |
ZG1Cr18 Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
阀瓣 |
ZG1Cr18 Ni9Ti |
ZG00Cr18 Ni10 |
ZG1Cr18 Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
垫片 |
304+PTFE |
304L+PTFE |
316+PTFE |
316L+PTFE |
石墨+304 |
螺柱 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
35CrMoA |
螺母 |
1Cr18 Ni9Ti |
1Cr18 Ni9Ti |
1Cr18 Ni9Ti |
1Cr18 Ni9Ti |
45 |
四、FL41F 不锈钢放料阀主要连接尺寸:
DN |
上法兰 |
上法兰 |
下法兰 |
密封座 |
||
D1 |
D2 |
D3 |
D4 |
D5 |
D6 |
|
25 |
115 |
80 |
115 |
85 |
|
|
32 |
135 |
100 |
135 |
100 |
|
|
40 |
145 |
110 |
145 |
