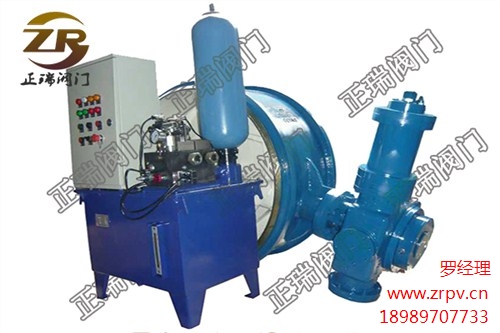

蓄能器式液控蝶阀液控蝶阀水轮机进水蝶阀 正瑞供

   本产品为新型的水轮机进水蓄能器式液压控制蝶阀，液控缓闭蝶阀是目前国内外较先进的管路控制设备，主要安装于水电站水轮机进口，用作水轮机进口阀，替代闸阀的功能。工作时，阀门与管道主机配合，按照水力过渡过程原理，通过预设的启闭程序，有效减少管路水锤，实现管路的可靠截止，起到保护管路系统安全的作用。此阀门采用电气、液压、机械控制，真正实现智能化控制。为实现“无人值守少人值班”不可或缺的部分。

用途与功能：

A、装在水厂、电厂、钢铁冶炼厂、造纸、化工、市政建设等系统的给排水泵站的水泵出口处，替代止回阀和闸阀的功能，作截止、止回用；

B、装在水电站的水轮机进口处，用作水轮机进水阀；

C、装在各种非腐蚀性气体、烟气管路中，作截止用。

能按照预设的启闭程序，在正常供电或突然断电的情况下，都可以自动按照预定时间和角度分快、慢二阶段关闭；既能开关管路，又能以缓闭的形式有效减少破坏性水锤，有效实现管路的可靠截止，更保护了管路或管路设备。

该产品主要有如下特点：

1、   可取代水轮机进口/水泵出口处原电动闸阀的功能，机、电、液系统集成为一个整体，减少占地面积及基建投资。

2、   电液控制功能齐全，无需另外配置即可以作为一个独立的系统单机就地调试、控制；也可以作为集散性控制系统（DCS）的一个设备单元，通过I/O通道由中央计算机进行集中管理，与水轮机、旁通阀及其他管道设备实现联动操作；并配有手动功能，无动力电源时也可以实现手动开、关阀，满足特殊工况下的阀门调试、控制要求。

3、   可控性好，调节范围大、适应性强。电液控制系统设有多处调节点，可以按不同的管道控制要求进行启闭程序设置，保证在满足开、关阀条件时，阀门能够自动按预先设定的时间、角度开启和分快关、慢关两阶段。并能实现无电关阀，有效减少破坏性水锤，防止水轮机组飞逸事故的发生，降低管网系统的压力波动，保障设备的安全可靠运行。

4、   主阀密封面为三偏心金属密封或双偏心橡胶密封结构，启闭轻松、密封可靠；并有一道额外加大的偏心，使阀门具有良好的自关闭、自密封性能。中、小通径蝶板设计成流线型平板结构，大通径蝶板设计成双平板桁架式结构，排挤小，水流平顺，阀门流阻系数小，节能效果明显。

水轮机进水蓄能器式液压控制蝶阀是水电中管线系统截断或接通介质的理想设备，适用于装在水轮机前的压力钢管处，作为水轮机进水阀，其作用为：

1、水轮机发生事故且导叶不能关闭时，动水关闭阀门，紧急关闭截断水流，防止水轮机发生飞逸，确保机组安全。

2、机组停机备用时，关闭阀门，截断水流，防止水轮导叶长期漏水，既减少水能损失，又可防止在导叶端面和立面处产生间隙气蚀。

3、机组停机检修时，静水关闭阀门，截断水流。

主要技术参数

1 基本参数

2       特殊参数

主要部件材料
