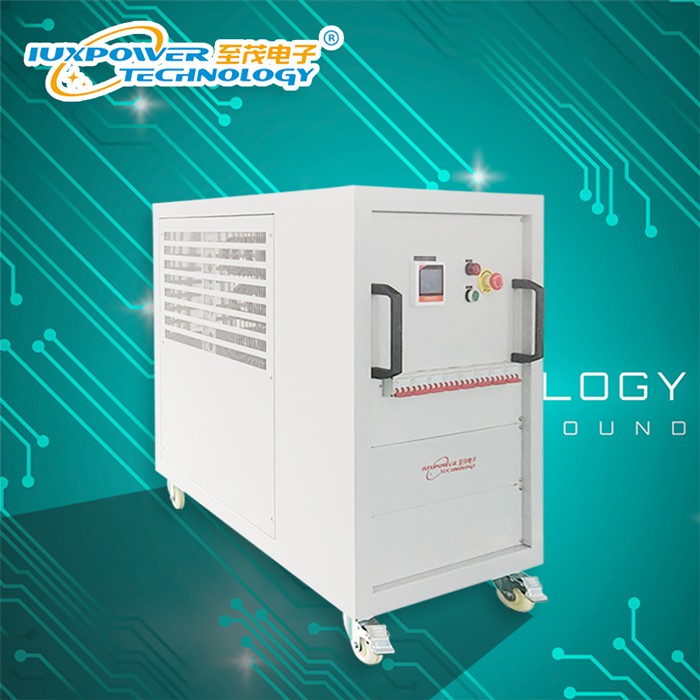

ALC25系列铁路信号源
- 用 途：
- 外销电器/电子/电机制造厂 ■交换式电源供应器/变压器测试 ■压缩机/马达相关产品测试 ■监视器测试 ■空调设备测试 ■各类电机制品测试 ■日光灯整流器测试 ■生产厂(品质保证/管制/寿命测试)等单位使用
- ALC25系列线铁路信号源
型号 Model ALC25-2000 ALC25-4000
容量Capacity 2KW 4KW
输入 输入额定电压 AC220V（轨道、局部共用），50Hz
输入电压范围 输入额定电压的±25%
输入频率范围 47～63 Hz
输入功率因数 ≥0.99
输出
输出电压 轨道 AC220V ±6.6V AC220V ±6.6V
局部 AC110V±3.3V AC110V±3.3V
输出电流 轨道 5.5A 10.9A
局部 7.3A 14.5A
输出功率 轨道 1200W@220V 2400W@220V
局部 800W@110V 1600W@110V
输出频率 25HZ±0.4%
相位 两主备模块输出电压相位同步，局部电源相位超前轨道电源90°。
相位角精度 ≤±3度
总谐波含量 ≤3%
动态电压响应 超调≤10%（负载0-50-100%变化时），稳定时间≤0.2秒
装置过载能力 110% 10分钟 ； 150% 10秒钟
直流分量 输出直流分量≤1V
显示功能 电源、故障、供电LED指示
整机效率 (满载) η≥88%
保护 输出短路保护 电源输出短路后，停止输出
输出过流保护 主机运行时，输出负载110% ，模块保护，故障灯亮， 并切换到备机工作
输入欠压保护 输入电压降压到155±5VAC，故障灯亮，并切换到备机工作
输入过压保护 输入电压升压到285±5VAC，故障灯亮，并切换到备机工作
输出欠压保护 200VAC±5V，保护并切换到备机
输出过压保护 235VAC±5V，保护并切换到备机
整机过热保护 风冷，负载控制风扇调速，内部温度大于85℃时保护
转换方式 主备转换，任一模块故障时应能自动转换至备用模块，且拔出任一模块时，另一模块应能正常工作。
双机切换时间 小于25毫秒
电磁兼容 TB/T 3073-2003标准 满足铁道行业TB/T 3073 2003标准的各项要求。
整机噪音 ≤60dB
其它 1）输入、输出隔离，轨道、局部输出隔离。??2）全隔离控制
绝缘强度 绝缘电阻 ≥100MΩ
抗电强度 AC2000V 10mA 1min
MTBF ≥100000H
外型尺寸 1/2模块（310×343×445mm）
工作环境 存储温度 -30℃~+55℃
工作温度 -10℃~+50℃
相对湿度 ≤90%
大气压力 106-74.8Kpa ( 海拔高度2500米以下 )
接口定义 满足铁道部标准要求。
◆输出电压可达1000V ◆规格如有变更恕不另行通知
◆最大失真度在輸出120VAC (150V档位) 及240VAC (300V档位) 纯阻性负载下测试。
