铸钢固定球阀

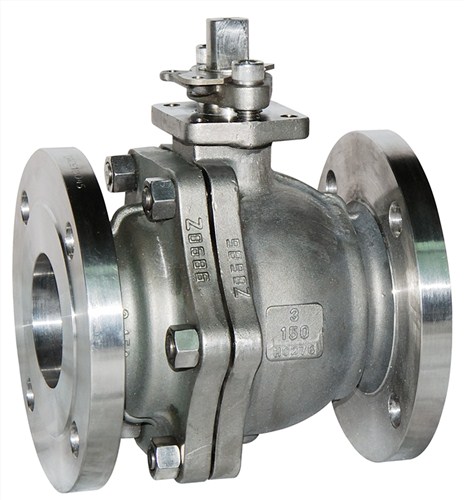

铸钢固定球阀主要有二片式和三片式两种阀体结构，阀体采用优质材料和科学优化铸造工艺铸造而成，球体侧装，中法兰和颈部采用螺栓连接，适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，适用于各种腐蚀性和非腐蚀性介质。

结构特点

1、 独特的阀座密封结构：根据压力大小，介质性质及密封要求可选择球前密封结构，球后密封结构和球前球后双密封结构。

2、 自动泄压结构：当中腔压力出现异常升高现象时，单密封结构的球阀具有自动泄压功能，而双密封结构的球阀可由阀体上的附加泄压装置进行泄压。

3、 密封的紧急救护：阀门设有辅助的阀座紧急密封系统，当软密封受损或出现紧急情况下密封失效时，可通过辅助密封系统注射相应的密封剂即可进行紧急密封救护，同样阀杆也可设有辅助的紧急密封系统。

4、 防火结构：根据工况及用户的需求，球阀可设计为防火结构。球阀的耐火设计执行API 607及JB/T 6899等标准的规定，当发生火灾使软密封圈失效时，球阀的防火结构可阻止介质的大量泄漏，避免火灾损失进一步扩大。

5、 防静电结构：阀门操作时，由于球体和阀座之间的摩擦，会产生静电电荷在球体上积聚，为防止产生静电火花，特在阀门上设置防静电装置，将球体积聚电荷安全释放。

6、 锁定装置：在手动球阀的全开、全关位置上设计可上锁的结构，防止操作人员误操作及不可预知原由导致阀门非正常开关。

7、 全通径和缩径结构：用户可根据需要选用全通径或缩径结构。全通径结构阀门流通孔与管线内径一致，便于管线清扫；缩径结构阀门的重量相对较轻，但流体阻力仅为相同口径截止阀1/7左右。

8、 阀体的泄放装置：根据用户或装置工艺要求，阀体上装有排泄阀，当阀门的两端封闭时，阀腔内积聚介质可通过排泄阀安全排放。该装置具有双截止与泄放（DBB）功能，同时可通过排泄阀对阀体内的长期淤积物进行冲洗与排放。

技术参数

公称通径：DN25~DN1500（NPS1＂~NPS60＂）

压力范围：PN10~PN420 (CL150~CL2500)

工作温度：-196℃~350℃

主体材质：碳钢、不锈钢、合金钢

连接方式：法兰式、对焊式

传动方式：手轮、齿轮、气动、电动

应用范围：自来水、污水、食品、石油、化工、医药、电力、能源等。

设计规范

设计标准：GB/T 12237 JB/T 19672 API 6D

结构长度：GB/T 12221 API 6D ASME B16.10

法兰连接标准：GB/T 9113 HG/T 20592 JB/T79 ASME B16.5/B 16.47

对焊连接标准：GB/T 12234 ASME B16.25

防火要求：API 6FA  API607

检验标准：GB/T 13927 GB/T 26480 API 6D API 598
