波峰焊介绍 波峰焊结构 波峰焊配置 迈捷供
1、产品参数：
型号

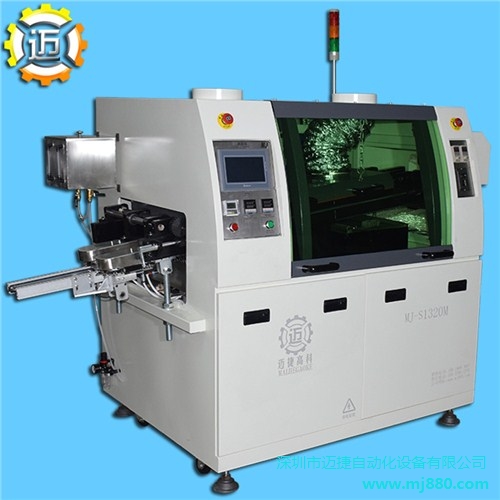

无铅双波峰焊锡机MJ-S2830M
波峰数
2波峰
过板宽度
Max300mm
锡炉容量
270KG
重量
450KG
预热长度
1450mm
波峰高度
12mm
过板元件脚长
10mm
PCB板运输高度
750±20mm
启动功率
14KW
运行功率
4KW
锡炉功率
9KW
预热功率
5KW
电机功率
0.25KW
控制方式
触摸屏
机架尺寸
2800*1200*1500mm
外形尺寸
3600*1200*1600mm
PCB板运输速度
0-1.2m/min
预热区温度
室温-180℃
加热方式
红外
冷却区数量
1
冷却方式
轴流风机冷却
锡炉温度
室温-300℃
运输方向
左→右
温度控制方式
PID+SSR
整机控制方式
三菱PKC+触摸屏
阻焊剂容量
Max5.2L
喷雾方式
步进电机+ST-6
事项
性能
PCB板要求
PCB板上元件高度限制
90mm
PCB板下元件脚长限制
10mm
PCB板运输方向
标准 左→右
助焊剂喷雾部件
喷头
采用ST-6，喷雾范围20-65mm扇面可调，喷头高度50-200mm 可以调，比较大流量60ml/min
气路系统
采用进口过滤器，控制阀和管接头
喷雾喷嘴移动系统
步进电机驱动，三菱PLC智能控制，可进行选择性喷雾
喷头移动方式
步进电机
助焊剂过滤回收系统
抽风系统：不锈钢丝网过滤，利用流体的特性很好的过滤回收多余的助焊剂
预热部件
加长预热区
3段热风预热总长1450mm，温度独立控制
温度控制
PID控制
加热部件
台湾台展高温陶瓷发热管
安装模式
发热管抽屉式模块设计，便于维修与保养
锡炉部位
锡炉材料
TA1（钛）
温度范围
室温-300℃
锡炉移动方式
手动
第一、二波峰间距
20-30mm
第一波峰喷口
保准冲击波，焊接贴片元件及双面焊盘元件
第二波峰喷口
保准平流波
经济型运行
通过PLC及光电开关控制来板喷雾起波功能，减少不必要的浪费
波峰马达
台湾TCG公司高温马达波峰高度数字化调节
加热部件
特制长寿命，红外式发热，台湾ANV固态继电器，锡液加热均为±2℃
制冷系统（标配）
强制冷轴流风机冷却
PCB传递系统
高强度耐磨导轨
专用铝导轨使用高温耐磨，不锈钢导轨特殊的热补偿防变形伸缩结构确保导轨不变形不掉板
导轨平行度
0.5mm
调宽
手动调宽
链爪
双钩钛爪 夹板保准≦2.5mm
传动速度设定相当小单位
单位 1mm/min 0-2200mm/min
传动速度偏差范围
电子闭环控制0-10mm/min 以内
链条张紧装置
链轮调节张紧
运输马达
台湾TCG 90W马达，带过载限力器保护装置
2、安装使用条件：
① 工作电压：AC 380±10%，三相五线，50Hz，也可接成220V。
② 环境温度：5～40℃
③ 相对湿度：≥85%RH
④ 电源开关：空气开关
⑤ 装机功率：18KW
⑥地面平整，周围环境赢无强烈的震动及腐蚀性气味存在。
3、售后服务：
免费保修期
12个月
保修范围
整机全部配件
保修方式
①电话沟通，邮寄配件指导更换 ②上门服务
安装、调试
上门安装调试或远程协助安装调试
售后时间
邮寄配件（ 1小时内寄出），上门服务（工作时间4小时内出发）
深圳市迈捷自动化设备有限公司
梁荣本
- 地址：
- 深圳市宝安区新桥街道新桥社区金元四路1号A栋一层
