深圳波峰焊设备 深圳波峰焊治具 深圳波峰焊视频 迈捷供
-
深圳波峰焊设备 深圳波峰焊治具 深圳波峰焊视频 迈捷供
1、产品参数：
型号

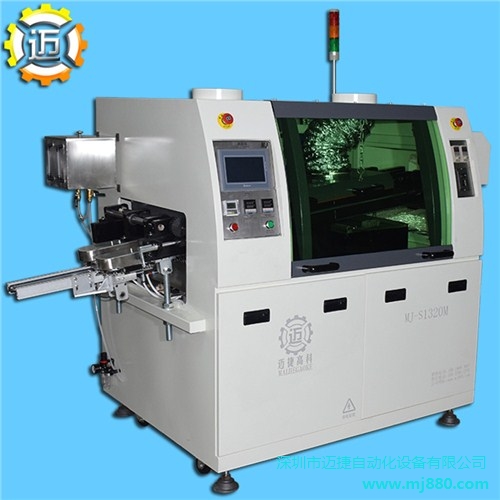

无铅双波峰焊锡机MJ-S1320M
波峰数
2波峰
过板宽度
Max200mm
锡炉容量
135KG
预热长度
400m
波峰高度
12mm
过板元件脚长
10mm
PCB板运输高度
750±20mm
启动功率
6KW
运行功率
2KW
锡炉功率
6KW
预热功率
2KW
电机功率
0.25KW
控制方式
触摸屏
机架尺寸
1300*1050*1350mm
外形尺寸
2100*1050*1450mm
PCB板运输速度
0-1.2m/min
预热区温度
室温-180℃
加热方式
热风
冷却区数量
1
冷却方式
轴流风机冷却
锡炉温度
室温—300℃
运输方向
左→右
温度控制方式
PID+SSR
整机控制方式
三菱PKC+触摸屏
助焊剂容量
Max5.2L
喷雾方式
步进电机+ST-6
电源
3相5线制 380V 50HZ (也可以改成220V）
气源
4-7KG/CM2 12.5L/Min
重量
300KG
事项
性能
PCB板要求
pcb板上元件高度限制
90mm
pcb板下元件脚长限制
10mm
pcb板运输方向
标准 左→右
助焊剂喷雾部件
喷头
采用ST-6，喷雾范围20—65mm扇面可调，喷头高度50—200mm可调，流量60ml／min
气路系统
采用进口过滤器，控制阀和管接头。
喷雾喷嘴移动系统
三菱PLC智能控制，可进行选择性喷雾
喷头移动方式
步进电机
助焊剂过滤回收系统
抽风系统：不锈钢丝网过滤，利用流体的特性尽可能的过滤回收多余的助焊剂
预热部件
加长预热区
1段热风预热总长400mm，温度独立控制
温度控制
PID控制
加热部件
台湾台展高温陶瓷发热管
安装模式
发热管抽屉式模块化设计，便于维修与保养
锡炉部件
温度范围
室温—300℃
锡炉移动方式
手动
第一、二波峰间距
20-30mm
第一波峰喷口
保准冲击波，焊接贴片元件及双面焊盘元件
第二波峰喷口
保准平流波
低氧化设计
大多数情况：有铅锡渣≦2kg／8h 无铅锡渣≦1.5kg／8h锡条含杂质不同锡渣约有偏差
经济型运行
通过PLC及光电开关控制来板喷雾起波功能，减少不必要的浪费
波峰马达
台湾TCG公司高温马达波峰高度数字化调节
加热部件
特制长寿命，红外式发热管，台湾ANV固态继电器，锡液加热均为±2℃
制冷系统（标配）
强制冷轴流风机冷却
PCB传递系统
高强度耐磨导轨
专用铝导轨使用高温耐磨，不绣钢导轨特殊的热补偿防变形伸缩结构确保导轨不变形不掉板
导轨平行度
0.5mm
调宽
手动调宽
链爪
双钩钛爪 夹板保准≦2.5mm
传动速度设定单位范围
单位1mm／min 0-2200mm／min
传动速度偏差范围
电子闭环控制 0-10mm／min以内
链条张紧装置
链轮调节张紧
运输马达
台湾TCG 90W马达，带过载限力器保护装置
机体结构
流线型机体框架结构，设计美观、坚固耐用
前后门结构
均为全封闭式结构
电器及控制性能
控制方式
三菱PLC+触摸屏
控制界面
操作简单、直观，性能稳定
异常报警内容
温度过高或过低报警
温控保护系统
当预热或锡炉故障时停止加热
2、安装使用条件：
① 工作电压：AC 380±10%，三相五线，50Hz，也可接成220V。
② 环境温度：5～40℃
③ 相对湿度：≥85%RH
④ 电源开关：空气开关
⑤ 装机功率：18KW
⑥地面平整，周围环境赢无强烈的震动及腐蚀性气味存在。
3、售后服务：
免费保修期
12个月
保修范围
整机全部配件
保修方式
①电话沟通，邮寄配件指导更换 ②上门服务
安装、调试
上门安装调试或远程协助安装调试
售后时间
邮寄配件（ 1小时内寄出），上门服务（工作时间4小时内出发）
深圳市迈捷自动化设备有限公司
梁荣本
- 地址：
- 深圳市宝安区新桥街道新桥社区金元四路1号A栋一层
