产品概述

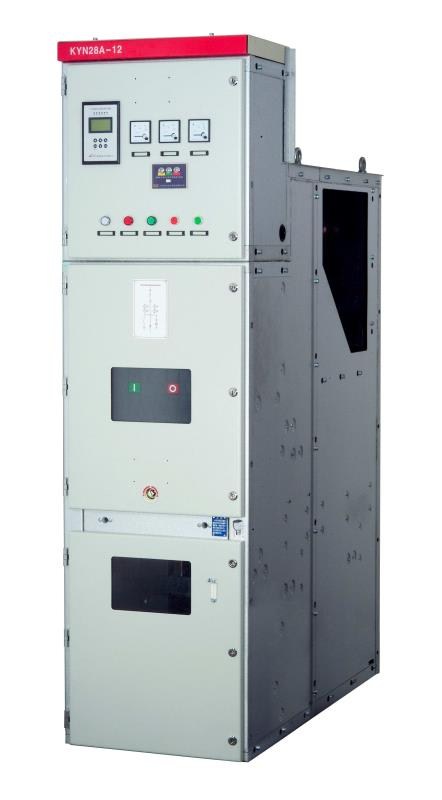

KYN28A-12(Z)(GZS1)型开关设备可配置智能化测控保护装置；可配置6点或9点在线测温技术；可实现远控电动操作接地开关，电动摇进摇出断路器手车以及柜内部故障电弧防护等实现开关柜智能化控制。
本系列产品具有防止带负荷推拉断路器手车、防止误分合断路器、防止接地开关处在闭合位置时关合断路器、防止误入带电隔室、防止在带电时误合接地开关的五防联锁功能，既可配用我公司开发研制的ZN63□-12型真空断路路器，又可配用VD4、VB2、3AH等国内外各家厂商的真空断路器,实为一种性能优越的配电装置。
特点
开关设备由柜体和中置可抽了部件 (即手车) 两大部分组成。柜体分四个单独的隔室，外壳防护等级为IP4X，各小室外间和断路器室门打开时防护等级为IP2X。具有架空进出线、电缆进出线及其它功能方案，经排列、组合后能成为各种方案形式的配电装置。本开关设备可以从正面进行安装调试和维护，因此它可以背靠背组成双重排列和靠墙安装，提高了开关设备的安全性、灵活性，减少了占地面积。
本产品符合标准：GB 3906、GB/T 11022、IEC 62271-200等标准要求。
应用范围
KYN28A-12(Z)系列铠装移开式交流金属封闭开关设备，适用于三相交流50Hz电力系统。用于接受和分配电能并对电路实行控制、保护及监测。新引进开发的大电流、高开断开关设备，也可做为高压发电机出口单独使用。
三、使用条件:
a. 正常环境条件
1) 周围空气湿度 上限,+40℃ 下限,-10℃
2) 海拔:1000M
3) 相对环境温度:日平均不大于95%，月平均不大于90%
4) 地震：烈度不超过8度
5) 周围空气应不受腐蚀性或可燃气体，水蒸气等明显污染
6) 无严重污秽及经常性的剧烈振动，严酷条件下严酷度设计满足1度要求 2、特殊工作条件：
7) 在超过规定的正常环境条件下使用时，由用户和制造厂协商。
四、电气性能:
采用完全的金属铠装和彻底分割设计,具有抗内部电弧事故能力,能保证事故情况运行人员的安全.
设备的操作均在柜门关闭状态下进行,完善的机械五防联锁装置,有效的防止电器误操作事故.
设备外壳防护等级IP4X，手车室门打开时防护等级IP2X。
高压室的真空断路器及其操作机构仅需少量的维护.
更换断路器非常简单,手车互换性好.
二次线敷于尺寸宽余的线槽内,接线简单.
电缆室有充足的空间,可多根电缆.
透过面板,极易观察到电缆室安装情况.
快速接地开关用于接地和回路短接.
与新一代微机测控保护装置配合,构成了智能开关设备.给安装.调试.运行.维护带来了极大的方便,节约了投资.
五、开关柜结构：
KYN28(Z)型开关柜为金属铠装移开式。柜体采用2mm进口敷锌钢板经过先进的多重折边工艺弯制而成，用拉铆螺母.高强度螺栓联接的全封闭式组装结构，防护等级符合IP4X。开关柜由接地的金属隔板分割成四个功能小室，既：母线室、继电器室、断路器手车室和电缆室。各功能单元设有独立的压力释放通道和释放门。
1. 断路器室
断路器室内安装特定导轨，可轻巧地推进或抽出断路器手车。手车室内设计有带自动锁扣和开启帘板，可满足手车与母排侧和电缆侧之间自动隔离的要求。手车室设有隔离位置，试验位置及工作位置。
2. 手车断路器
手车根据用途可分为断路器手车，PT手车，隔离手车，计量手车等。各类手车高度与深度尺寸统一，相同规格的手车可互换，手车在柜内采用丝杠推进机构移动，断路器手车与柜体配合有防误操作机械装置。动触头为梅花触指，表面镀银，动静触头接触良好，主回路接触电阻小温升低。
3. 电缆室部分
电缆室内有充裕的空间，可安装互感器，接地开关，避雷器。施工人员能从正面或后面进入开关柜安装，电缆室可安装3-6根单芯电缆。电缆室与电缆沟之间配备了开缝可榭的不锈钢封板。后封板设有观察视窗，可通过观察视窗观察设备运行情况。
4. 母线室部分
相邻柜体母线室之间采用金属隔板和绝缘套管隔离，能有效防止事故蔓延，主母线穿越套管，且通过套管固定，支撑；分母线通过螺栓连接于主母线和静触头盒，开关柜的下联络母线一般可以向左或向右联络。
5. 微机保护室部分
微机保护室可安装各类继电器，仪表等二次元件。微机保护室顶部设有小母线室，可敷设15路控制小母线。室面板装有检测一次回路运行的带电显示装置，显示器指示灯亮，则表示母线或馈线侧带电，同时也能作为相序检测。
6.开关柜具有与微机保护装置,调度自动化装置及其通信接口相配套的能力.当配电系统发生故障时,保护能利用程序功能实现故障处理,保护和测控信息及整定值可就地设置,也可通过通讯实现远方测控和程序修改.
7.柜内母线和辅助导线
母线材料选用TMY-80X6
铜母线辅助回路选用2.5mm多股铜芯导线。
辅助回路及二次控制回路工频耐压2000V/1min。
连接方式：端子排固定
端子排数量满足线路要求，预留10%备用。
端子排与继电器室同位与继电器室，便于接线。
8．安全与维护
开关柜在设计中采取措施，保证人员和设备安全，并使用户维护方便。
①为了保证开关柜和手车正确操作的程序性， KYN28A户内交流金属铠转 移开式开关设备设置有可靠的机械，电气连锁机构，完全符合“五防”功 能的要求：
防止误分.合断路器.
防止带负荷推入或抽出手车
防止带电合接地开关
防止接地开关关合时送电
防止误入带电间隔
②KYN28A开关柜充分考虑到运行人员的安全，操作均在面板关闭 进行设备的操作，开关柜体及金属隔板接地,柜内设备接地导体,接地 续性好.外壳的防护等级为IP4X,可有效防止人体和外界固体接近带电部和触及运动部 分，保护了人身安全和设备可靠运行。压力释放通道和压力 放门，可避免高压气体危及人身安全和防止事故扩大。
③维护
如下特征使用户对设备少维护：
灭弧室为陶瓷外壳，电弧电量低，动静触头磨损度小，弹簧操作机构仅需 少量维护。
