破碎机

  • 这真不是您需要的产品?
  • 品  牌:
  • 秋龙仪器
  • 主要规格:
  • 用  途:
  • 煤炭,矿山

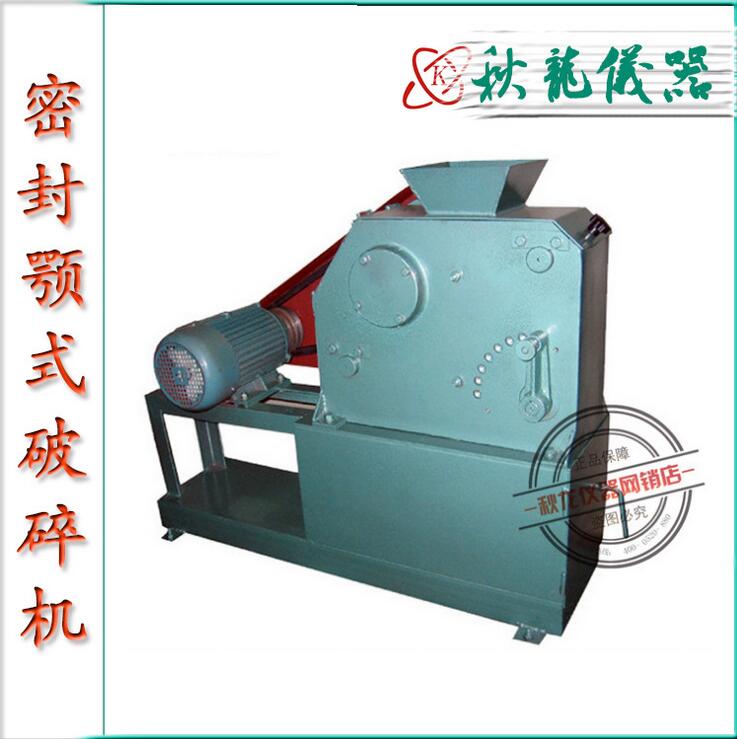

    • 密封型颚式破碎机 实验室用小型颚式破碎机 粉碎机



      颚式破碎机使用原理

            1.本机器主要由机体、偏心轴、颚板以及调节机构等主要部份组成,经三角皮带将动力传给连杆带动活动板破碎物料,出料粒度通过调节螺母螺杆以及顶板座、滑动座予以调节。

            2.机体是由12-16毫米铁板焊接制成,当壁装有固定颚板,后壁装有弹簧和锁紧螺母,两侧均装有衬板,侧板上方装有二滑动轴承,用以支撑偏心轴。偏心轴支撑于滑动轴承孔内,下面通过肘板与调节机构相连。

            3.调节机构主要由调节螺母,活动部件,横杆以及调节螺栓等组成,主要作用是根据需要调节和控制出料粒度,旋转螺母使螺栓带动活动部件,上升或下降借助弹簧的力量使板座通过活动部件带动螺栓运动,从而达到调节控制的目的。

      颚板采用耐磨性好的高锰钢铸成。

            4.颚式破碎机主要用于各种中等硬度的岩石或矿石,是冶金、地质、建材、化工等行业实验室和化验室中的重要设备。也可用于规模不大的矿石破碎生产中。



      PEXPC颚式破碎机技术参数

      型号

      60x100

      100x100

      100x150

      150x250

      进料粒度(毫米)

      ≤50

      ≤80

      ≤90

      ≤125

      出料粒度(毫米)

      6-15

      5-25

      5-25

      10-40

      主轴转速(转/分)

      650

      500

      500

      285

      生产量(公斤/小时)

      50-400

      50-400

      48-1800

      700-5000

      电动机功率(千瓦)

      1.5

      3

      3

      5.5



      PEF系列颚式破碎机

             1.主要有机架、偏心轴、动颚座、固定颚板座、调整偏心轴、衬板等组成 ;由电动机通过带轮带动偏心轴转动 ,动颚座随着偏心轴按照已调整好的轨迹进行运动时带动着动颚板运动 ,并与相对的固定颚板座上固定颚板碰撞挤压 ,从而将破碎腔内的物料按所需的要求予以破碎 。

            2.排料口的尺寸由调整偏心轴上的调整座调节调整偏心轴的位置,从而达到所需的粒度。

      型号

      PEF100x60

      PEF100x125

      PEF125x150

      进料口尺寸(毫米)

      100x60

      100x125

      125x150

      进料粒度(毫米)

      ≤50

      ≤80

      ≤100

      出料粒度(毫米)

      0.1-15任意可调

      6-25任意可调

      6-35任意可调

      主轴转速(转/分)

      600

      500

      500

      生产量(公斤/小时)

      45-550

      400-1800

      300-2000

      电动机功率(千瓦)

      2.2

      3

      3



      安装及使用注意事项

      1、机体安装基础必须牢靠、平整,以防机体受力不均引起破裂。

      2、试车前必须检查各紧固螺丝是否旋紧,用手转动皮带轮是否灵活,发现不正常应以排除方可试车。

      3、试车必须空载试车,空试时旋动小手轮以检查调节机构是否灵活,空载半小时后无异常现象方可使用。

      4、破碎物料的硬度最好不要超过中等硬度,以免加快零件的损坏减少寿命。

      5、为了出料方便,安装时可适当提高整机的安装高度。



      本机用于破碎抗压强度小于450MPa的各种矿石、岩石以及各类脆性物料。



      颚式破碎机使用原理

      本机器主要由机体、偏心轴、颚板以及调节机构等主要部份组成,经三角皮带将动力传给连杆带动活动板破碎物料,出料粒度通过调节螺母螺杆以及顶板座、滑动座予以调节。

      机体是由12毫米铁板焊接制成,当壁装有固定颚板,后壁装有弹簧和锁紧螺母,两侧均装有衬板,侧板上方装有二滑动轴承,用以支撑偏心轴。偏心轴支撑于滑动轴承孔内,下面通过肘板与调节机构相连。

      调节机构主要由调节螺母,活动部件,横杆以及调节螺栓等组成,主要作用是根据需要调节和控制出料粒度,旋转螺母使螺栓带动活动部件,上升或下降借助弹簧的力量使板座通过活动部件带动螺栓运动,从而达到调节控制的目的。

      颚板采用耐磨性好的高锰钢铸成。

      如果您对“密封型颚式破碎机”进一步了解,请联系我们:

      http://www.qlyq168.com/

      0731-88920478

      13975893073

      秋龙仪器——您全程贴心的采购顾问。

      颚式破碎机主要用于各种中等硬度的岩石或矿石,是冶金、地质、建材、化工等行业实验室和化验室中的重要设备。也可用于规模不大的矿石破碎生产中。
