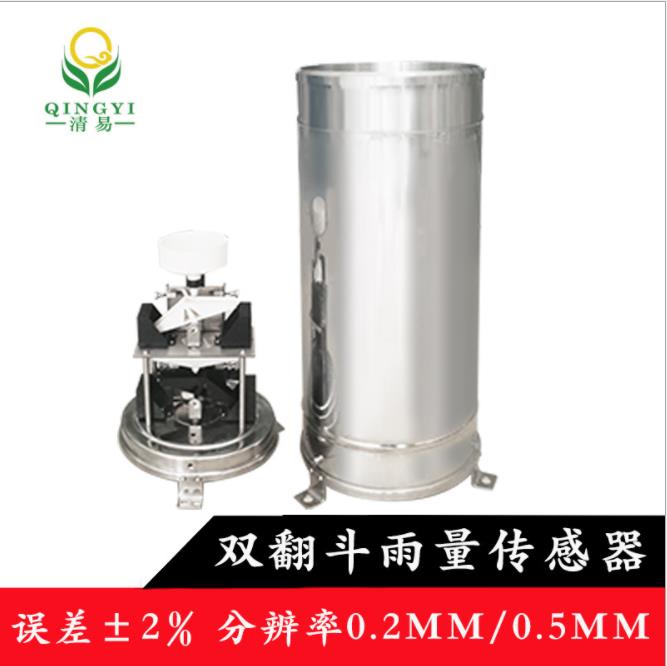

清易CG-04-D1 双翻斗雨量传感器 雨量计 翻斗雨量传感器厂家定制
- 产品概述 清易CG-04-D1 双翻斗雨量传感器 雨量计 翻斗雨量传感器厂家定制
CG-04-D1型翻斗式雨量传感器是一种水文、气象仪器，用于测量自然界降雨量，同时将降雨量转换为以开关量形式表示的数字信息量输出，以满足信息传输、处理、记录和显示等的需要。
本仪器由承雨器部件和计量部件等组成。承雨口采用口径Φ200mm。计量组件是两个翻斗式机械双稳态秤重机构成，其功能是将以mm计的降雨深度转换为开关信号输出。
1、功能特点
◆体积小，安装方便
◆双翻斗构造而成，精度高，稳定性好
◆线性度好，传输距离长，抗干扰能力强
◆漏斗处设计网孔，防止树叶等杂物阻塞雨量下流
◆翻斗部件支承系统制造精良，摩阻力矩小，因而翻斗部件翻转灵敏，性能稳定，工作可靠
◆仪器外壳用不锈钢制成，不起锈，外观质量佳
◆承雨口采用不锈钢皮整体冲拉而成，光洁度高，滞水产生的误差小
◆底盘内部设有水平调节泡，可以辅助底角将设备调整到最佳水平度
2、适用范围
可用于气象台（站）、水文站、农林、国防、野外测报站等有关部门，配合我公司自主研发生产的雨量记录仪来测量降水量、降水强度、降水时间等，也可为防洪、供水调度、电站水库水情管理提供原始数据。
3、工作、存储条件
工作温度：-10~50°C 工作湿度：<95%RH(40°C )
储存温度：-40～125°C 储存湿度：＜80%（无凝结）
工作原理
雨水进入承水口，经过漏斗流入上翻斗。上翻斗承积一定水量（<0.2/0.5mm）时，发生翻转，经汇集漏斗和节流管注入计量翻斗，把不同强度的自然降水调节为比较均匀的中等强度降水。计量翻斗翻动一次为0.2/0.5mm降水量，随之雨水由计量翻斗进入记数翻斗在记数翻斗中部装有一块小磁钢，磁钢的上面装有干簧开关，记数翻斗翻转一次，干簧管开关闭合一次，产生一个脉冲信号送至采集器中的计数器进行计数，每个计数为0.2/0.5mm降水量。
技术参数 清易CG-04-D1 双翻斗雨量传感器 雨量计 翻斗雨量传感器厂家定制
供电电压：5V～24V DC(485型需要，脉冲不需要)
承雨口径：φ200mm
刃口锐角：45°
测量范围：雨强0.01mm/min~4mm/min（允许通过最大雨强8mm/min）
测量误差：±2%
分辨率：0.2mm、0.5mm
信号输出：
脉冲型
信号：单干簧管通断脉冲信号
485型
通讯协议：Modbus-RTU（可定制）
设备功耗：<15mA
防护等级：IP66
尺寸、重量
外型尺寸：ф220mm*526mm（不含支撑腿）
整机重量：约2.5kg
