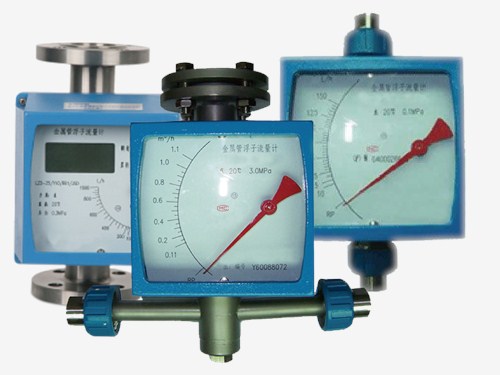

tsr型金属转子流量计
1. 产品简介
金属管浮子流量计（又称金属转子流量计）具有结构简单、工作可靠、适用范围广、精度较高、安装方便等特点。该系列流量计与玻璃转子流量计比较，具有耐高压、高温、读数简明等特点。并可适用于不透明介质和腐蚀性介质的流量测量。
金属管浮子流量计为变面积式流量计，即在流量计的垂直测量管中，当流体向上流经管子时。浮子向上移动，在某一位置浮子所受升力与浮子重力达到平衡，此时浮子与孔板（或锥管）间的流通环隙面积保持一定。环隙面积与浮子的上升高度成比例，即浮子的某一高度代表流量的大小。浮子上下移动时，以磁耦合的形式将位置传递到外部指示器，使指示器的指针跟随浮子移动，并借助凸轮板使指针线性地指示流量值的大小。
2. 产品特点
金属浮子流量计使用于小管径和低流速。常用仪表口径40-50mm以下，口径做到1.5-4mm。适用于测量低流速小流量。
大部分浮子流量计没有上游直管段要求，或者说对上游直管段要求不高。
浮子流量计有较宽的流量范围度，一般为10:1，为5:1，为25:1。流量检测元件的输出接近于线性。压力损失较低。
金属管浮子流量计无锥管破裂的风险。与玻璃管浮子流量计相比，使用温度和压力范围宽。
大部分结构浮子流量计只能用于自下向上垂直流的管道安装。
浮子流量计应用局限于中小管径，普通全流型浮子流量计不能用于大管径，玻璃管浮子流量计口径100mm，金属管浮子流量计为150mm，更大管径只能用分流型仪表。
3. 产品参数
· 满量程流速：0.3m/s ~ 12m/s
· 测量误差：示值的±0.5%
· 环境温度：-25℃ ~ 180℃
· 额定工作压力(mpa)：4.0、1.6、1.0、0.6（大于4.0定做）
· 防护等级：标准型：ip65（防喷水型）；ip68（潜水型）
· 输出信号：4-20ma dc、0~1khz
