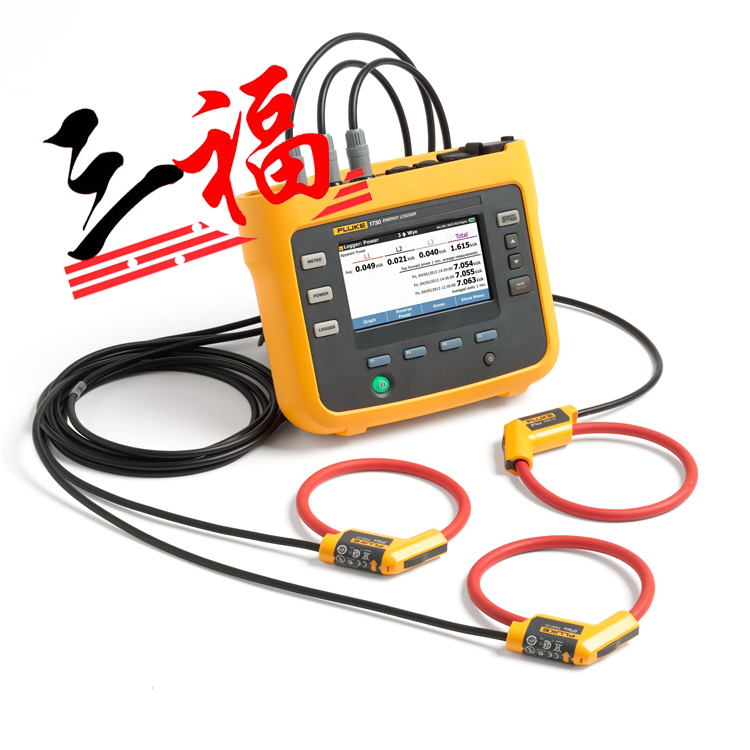

美国福禄克Fluke1730/INTL三相电能量记录仪
- 美国福禄克Fluke1730三相电能量记录仪F1730/INTL
技术指标
精度
参数 量程 分辨率 在参考条件下的固有精度（读数 % + 满量程 %）
电压 1000 V 0.1 V ± (0.2 % + 0.01 %)
电流：直流电输入 iFlex1500-12 150 A 0.1 A ± (1 % + 0.02 %)
1500 A 1 A
iFlex3000-24 300 A 1 A ± (1 % + 0.02 %)
3000 A 10 A
iFlex6000-36 600 A 1 A ± (1.5 % + 0.03 %)
6000 A 10 A
i40s-EL clamp 4 A 1 mA ± (0.7 % + 0.02 %)
40 A 10 mA
频率 42.5 Hz 至 69 Hz 0.01 Hz ± (0.1 %)
辅助输入 ± 10 V dc 0.1 mV ± (0.2 % + 0.02 %)
电压最小值/最大值 1000 V 0.1 V ± (1 % + 0.1 %)
电流最小值/最大值 由电流探头决定 由电流探头决定 ± (5 % + 0.2 %)
Cosφ/DPF 0 <= Cosφ <=1 0.01 ± 0.025
功率因数 0 <= PF <=1 0.01 ± 0.025
电压 THD 1000% 0.10% ± (2.5 % ± 0.05)
电流 THD 1000% 0.10% ± (2.5 % ± 0.05)
固有不确定度 ±（读数 % + 量程 %）1
参数 影响量 iFlex1500-12 iFlex3000-24 iFlex6000-36 i40S-EL
150A/1500A 300A/3000A 600/6000A 4A/40A
有功功率 P PF ≥ 0.99 1.2 % + 0.005 % 1.2 % + 0.0075 % 1.7 % + 0.0075 % 1.2 % + 0.005 %
0.5 < PF < 0.99 1.2 % + 7 x (1-PF) +0.005 % 1.2 % + 7 x (1-PF) + 0.0075 % 1.7 % + 7 x (1-PF) + 0.0075 % 1.2 % + 10 x (1-PF) + 0.005 %
视在功率 S, S fund。 0 ≤ PF ≤ 1 1.2 % + 0.005 % 1.2 % + 0.0075 % 1.7 % + 0.0075 % 1.2 % + 0.005%
无功功率 N, Q fund。 0 ≤ PF ≤ 1 已测量的视在功率的 2.5 %
附加不确定度，量程 %1 U >250 V 0.02% 0.02% 0.02% 0.02%
1 量程 = 1000 V x Irange
参考条件：
环境因素：23 °C ± 5 °C，仪器至少运行 30 分钟，没有外部电场和磁场，相对湿度 <65 %
输入条件：Cosφ/PF=1，正弦信号 f=50 Hz/60 Hz，电源 120 V/230 V ±10 %
电流和功率技术指标：输入电压单相：120 V/230 V，三相：230 V/400 V
输入电流：I > Irange 10 %
钳表或罗氏线圈的初级导体，位于中心位置
温度系数：28 °C 以上或 18 °C 以下时，每 1 ℃增加 0.1 x 指定精度
电气技术指标
电源
电压量程 使用安全的输入插头通过测量电路供电时为 100 V 至 500 V
使用标准电源线时为 100 V 至 240 V (IEC 60320 C7)
功耗 最大为 50 VA（使用 IEC 60320 输入时最大为 15 VA）
能效 ≥ 68.2 %（符合能效规范）
最大无负载消耗量 < 0.3 W（仅当使用 IEC 60320 输入时）
主电源频率 50/60 Hz ± 15 %
电池 锂离子电池 3.7 V, 9.25 Wh（客户可进行更换）
电池供电的运行时间 标准操作模式下 4 小时，节电模式下最高可达 5.5 小时
充电时间 < 6 小时
数据采集
分辨率 16 位同步采样
取样频率 5120 Hz
输入信号频率 50/60 Hz（42.5 至 69 Hz）
电路类型 1-φ，1-φ IT，分相，3-φ delta，3-φ wye，3-φ wye IT，3-φ wye 平衡，3-φ
Aron/Blondel（二元 delta），3-φ delta 开腿式，仅电流（负载研究）
THD 使用 25 谐波计算电压和电流的阈值
平均周期 用户可选 1 秒，5 秒，10 秒，30 秒，1 分钟，5 分钟，10 分钟，15 分钟，30 分钟
需求间隔 用户可选 5 分钟, 10 分钟, 15 分钟, 20 分钟, 30 分钟
数据存储 内部闪存（用户无法更换）
内存容量 通常存储 10 周的 20 个记录会话，记录时间间隔为 10 分钟1
记录周期（草案） 平均周期
推荐 20 个记录会话 1 个记录会话
1 秒 3 小时 2.5 天
5 秒 15 小时 12 天
10 秒 28 小时 24 天
30 秒 3.5 天 10 周
1 分钟 7 天 20 周
5 分钟 5 周 2 年
10 分钟 10 周 2 年以上
15 分钟 3.5 个月 2 年以上
30 分钟 7 个月 > 2 年1
接口
USB-A 通过 USB 闪存盘进行的文件传输，固件更新
最大电流：120 mA
USB-mini 将数据下载到 PC
扩展端口 附件
电压输入
输入通道 4 个（三相和中性线）
最大输入电压 1000 Vrms ，波峰系数 1.7
输入阻抗 10 MΩ
带宽 (-3 dB) 2.5 kHz
缩放 1:1、10:1、100:1、1000:1及可变
电压安全等级 1000 V CAT III/600 V CAT IV
电流输入
输入通道 3 个，自动为连接的传感器选择模式
输入电压 钳表输入：500 mVrms/50 mVrms；波峰系数 2.8
Rogowski 罗氏线圈输入 50 Hz 时为 150 mVrms / 15 mVrms，60 Hz 时为 180 mVrms / 18 mVrms；波峰系数 4；全部位于探头标称量程内
量程 1 A 至 150 A/10 A 至 1500 A（细柔性探头），12 英寸
3 A 至 300 A/30 A 至 3000 A（柔性探头），24 英寸
6 A 至 600 A/60 A 至 6000 A（柔性探头），36 英寸
40 mA 至 4 A/0.4 A 至 40 A（电流钳 i40s-EL）
带宽 (-3 dB) 1.5 kHz
缩放 1:1及可变
辅助输入
输入通道 2
输入范围 0 to ± 10 V dc，每秒 1 个读数
标度因数（2014 年起适用） 格式：kx + d（用户可进行配置）
单位显示（2014 年起适用） 用户可进行配置（7 个字符，例如 °C、psi 或 m/s）
可能的记录会话数和记录周期取决于用户的需求。
环境指标
工作温度 -10 °C 至 +50 °C（14 °F 至 122 °F）
存放温度 -20 °C 至 +60 °C（-4 °F 至 140 °F）
工作湿度 10 °C 至 30 °C（50 °F 至 86 °F）最高相对湿度 95 %
30 °C 至 40 °C（86 °F 至 104 °F）最高相对湿度 75 %
40 °C 至 50 °C（104 °F 至 122 °F）最高相对湿度 45 %
工作海拔 2000 m（高达 4000 m 时下降为 1000 V CAT II/600 V CAT III/300 V CAT IV）
储存海拔 12,000m
外壳 IP50（符合 EN60529）
振动测试仪 MIL 28800E, Type 3, Class III, Style B
安全性 IEC 61010-1： 过电压 CAT IV，测量 1000 V CAT III / 600 V CAT IV，污染等级 2
EMI, RFI, EMC EN 61326-1：工业级
电磁兼容性 仅在韩国适用。A 类设备（工业广播和通信设备）
射频发送 IEC CISPR 11：Group 1，Class A
温度系数 0.1 x 精度规格/°C
通用技术指标
彩色 LCD 显示屏 4.3 英寸有源矩阵 TFT, 480 像素 x 272 像素, 电阻式触摸屏
保修期
1730 和电源 两年 （不含电池）
附件 1 年
校准周期 两年
尺寸
1730 19.8 cm x 16.7 cm x 5.5 cm (7.8 in x 6.6 in x 2.2 in)
电源 13.0 cm x 13.0 cm x 4.5 cm (5.1 in x 5.1 in x 1.8 in)
1730（附带电源） 19.8 cm x 16.7 cm x 9 cm
(7.8 in x 6.6 in x 3.5 in)
重量 1730 1.1 kg (2.5 lb)
电源 400 g (0.9 lb)
外部保护 皮套, 防盗锁槽
1500-12 iFlex 活动电流探头
技术指标
测量范围 1 至 150 A 交流电/ 10 至 1500 A 交流电
无损电流 100 kA (50/60 Hz)
参考条件下的固有错误* 读数的 ± 0.7 %
精度 1730 + iFlex ± (读数的 1 % + 量程的 0.02 %)
超出工作温度范围的温度系数 读数的 0.05 %/读数的 °C 0.09 %/°F
工作电压 1000 V CAT III, 600 V CAT IV
探头电缆长度 305 mm (12 in)
探头电缆直径 7.5 mm (0.3 in)
最小弯曲半径 38 mm (1.5 in)
输出电缆长度 2 m (6.6 ft)
重量 115 g
传感器电缆材料 TPR
联接器材质 POM + ABS/PC
输出电缆 TPR/PVC
工作温度 测试环境下导线温度为 -20 °C 至 +70 °C（-4 °F 至 158 °F），不超过 80 °C (176°F)
非工作状态下温度 -40 °C 至 +80 °C（-40 °F 至 176 °F）
工作状态下的相对湿度 15 % 至 85 % 无冷凝
IP 等级 IEC 60529:IP50
保修期 1 年
*参考条件：
环境因素：23 °C ± 5 °C（没有外部电场/磁场，相对湿度 65 %）
初级导体在中心位置
型号名称 描述
1730/BASIC 便携式电能量记录仪（不包括电流探头）
1730/INTL INTL 版便携式电能量记录仪
Cables and Hardware
1730-电缆 AUX 输入端电缆
