Fluke435-II电能质量和能量分析仪434-2
- Fluke435-II电能质量和能量分析仪美国福禄克435-2电能质量分析仪

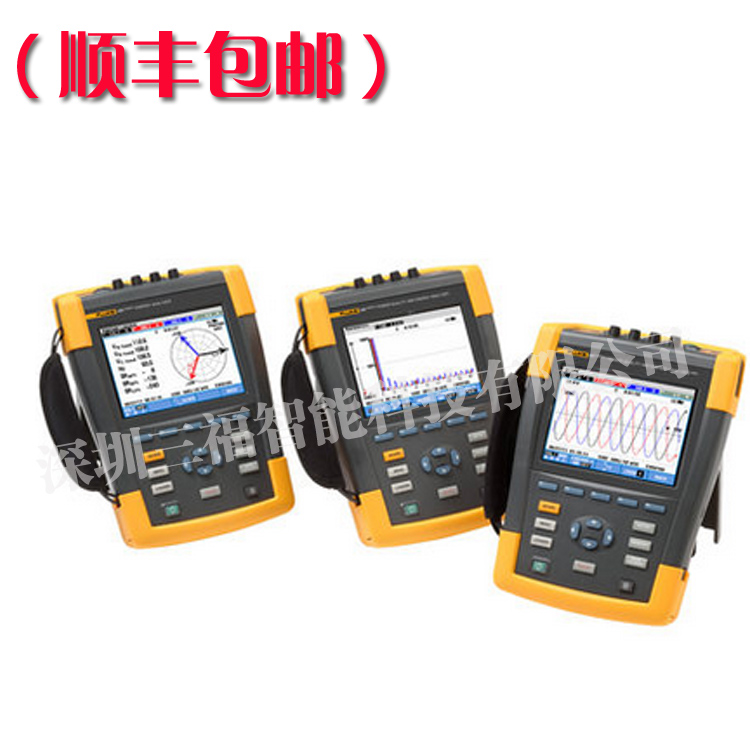

Fluke 435 II 系列电能质量和能量分析仪
产品技术指标
模式 量程 分辨率 精度
伏特
Vrms（交流 + 直流） 435-II 1 V 至 1000 V 相电压 0.01 V ± 0.1% 额定电压****
Vpk 1 Vpk 至 1400 Vpk 1 V 5% 额定电压
电压峰值因数 (CF) 1.0 > 2.8 0.01 ± 5 %
Vrms½ 435-II 0.1 V ± 0.2% 额定电压
Vfund 435-II 0.1 V ± 0.1% 额定电压
电流（精度不包括电流钳精度）
Amps（交流 + 直流） i430-Flex 1x 5 A 至 6000 A 1 A ± 0.5% ± 5 个计数点
i430-Flex 10x 0.5 A 至 600 A 0.1 A ± 0.5% ± 5 个计数点
1mV/A 1x 5 A 至 2000 A 1A ± 0.5% ± 5 个计数点
1mV/A 10x 0.5 A 至 200 A（仅交流电） 0.1 A ± 0.5% ± 5 个计数点
Apk i430-Flex 8400 Apk 1 Arms ± 5 %
1mV/A 5500 Apk 1 Arms ± 5 %
电流峰值因数 (CF) 1 至 10 0.01 ± 5 %
Amps½ i430-Flex 1x 5 A 至 6000 A 1 A ± 1% ± 10 个计数点
i430-Flex 10x 0.5 A 至 600 A 0.1 A ± 1% ± 10 个计数点
1mV/A 1x 5 A 至 2000 A 1A ± 1% ± 10 个计数点
1mV/A 10x 0.5 A 至 200 A（仅交流电） 0.1 A ± 1% ± 10 个计数点
Afund i430-Flex 1x 5 A 至 6000 A 1 A ± 0.5% ± 5 个计数点
i430-Flex 10x 0.5 A 至 600 A 0.1 A ± 0.5% ± 5 个计数点
1mV/A 1x 5 A 至 2000 A 1A ± 0.5% ± 5 个计数点
1mV/A 10x 0.5 A 至 200 A（仅交流电） 0.1 A ± 0.5% ± 5 个计数点
Hz
Hz Fluke 435 @ 50 Hz 额定频率 42.500 Hz 至 57.500 Hz
0.001 Hz
± 0.01 Hz
Fluke 435 @ 60 Hz 额定频率 51.000 Hz 至 69.000 Hz
0.001 Hz
± 0.01 Hz
电源
瓦特（VA，var） i430-Flex 最大 6000 MW 0.1 W 至 1 MW ± 1% ± 10 个计数点
1 mV/A 最大 2000 MW 0.1 W 至 1 MW ± 1% ± 10 个计数点
功率因数 (Cos j/DPF) 0 至 1 0.001 ± 0.1% @ 额定负载状态
能量
kWh（kVAh，kvarh） i430-Flex 10x 取决于电流钳变比和额定电压 ± 1% ± 10 个计数点
能量损失 i430-Flex 10x 取决于电流钳变比和额定电压 ± 1% ± 10 位数 不含线电阻精度
谐波
谐波次数 (n) 直流，1 至 50 次分组： 谐波分组，根据 IEC 61000-4-7 而定
间谐波次数 (n) 关闭，1 至 50 次分组： 谐波和间谐波子组，根据 IEC 61000-4-7 而定
电压 %f 0.0 % 至 100 % 0.1 % ± 0.1% ± n x 0.1 %
%r 0.0 % 至 100 % 0.1 % ± 0.1% ± n x 0.4 %
绝对 0.0 至 1000 V 0.1 V ± 5% *
THD 0.0 % 至 100 % 0.1 % ± 2.5 %
电流 (A) %f 0.0 % 至 100 % 0.1 % ± 0.1% ± n x 0.1%
%r 0.0 % 至 100 % 0.1 % ± 0.1% ± n x 0.4 %
绝对 0.0 至 600 A 0.1 A ± 5% ± 5 个计数点
THD 0.0 % 至 100 % 0.1 % ± 2.5 %
功率 %f 或 %r 0.0 % 至 100 % 0.1 % ± n x 2%
绝对 取决于电流钳变比和额定电压 — ± 5% ± n x 2 % ± 10 个计数点
THD 0.0 % 至 100 % 0.1 % ± 5 %
相角 -360° 至 +0° 1° ± n x 1°
闪变
Plt、Pst、Pst(1min) Pinst 0.00 至 20.00 0.01 ± 5 %
不平衡
电压 % 0.0 % 至 20.0 % 0.1 % ± 0.1 %
电流 (A) % 0.0 % 至 20.0 % 0.1% ± 1 %
电源信号
阈值等级 在两个独立的频率下，阈值、限值和控制信号持续时间可编程 — —
信号频率 60 Hz 至 3000 Hz 0.1 Hz
相对 V% 0 % 至 100 % 0.10 % ± 0.4 %
绝对 V3s（3 秒平均值） 0.0 V 至 1000 V 0.1 V ± 5 % 额定电压
通用技术指标
外壳 设计带防护套，结实，防震 在倾斜支架中使用时，其防水防尘等级为 IP51（依据 IEC60529），抗撞击与耐振动性：30 g，抗振性：3 g 正弦曲线，随机 0.03 g 2 /Hz（依据 MIL-PRF-28800F 2 类）
显示屏 亮度：200 cd/m 2（典型值，使用电源适配器），90 cd/m 2（典型值，使用电池电源） 尺寸：127 mm x 88 mm（对角线 153 mm/6.0） LCD 分辨率：320 x 240 像素 对比度与亮度：用户可调，温度补偿
存储 标准 8GB SD 存储卡（兼容 SDHC，FAT32 格式），最大可选 32GB 屏幕保存和多个数据内存，可存储包括录像在内的数据（取决于内存容量）
实时时钟 对于趋势模式、瞬变显示和系统监测和事件捕获的时间和日期进行标示
环境
工作温度 0 °C ~ +40 °C；+40 °C ~ +50 °C 电池除外
存放温度 -20 °C ~ +60 °C
湿度 +10 °C ~ +30 °C： 95% RH（无冷凝）
+30 °C ~ +40 °C：75% RH（无冷凝）
+40 °C ~ +50 °C：45% RH（无冷凝）
最大工作海拔 CAT IV 600 V 和 CAT III 1000 V 最高为 2000 m (6666 ft)
CAT III 600 V 和 CAT II 1000 V 最高为 3000 m (10,000 ft)
最大存储海拔为 12 km (40000 ft)
电磁兼容 (EMC) 辐射和抗干扰性符合EN 61326 (2005-12)
接口 mini-USB-B 型隔离 USB 端口，用于连接个人电脑 SD 连接卡插槽（可从仪器电池的后侧访问）
保修 主机三年保修（零件和人工），附件一年保修
型号名称 描述
Fluke 435 II
三相电能质量和能量分析仪
内含附件:
BC430 电源适配器
国际插头适配器一套
BP290（单节锂电池），28 Wh（不少于 7 小时）
TLS430 测试导线和鳄鱼夹套件
WC100 彩色编码夹和地区性标记贴纸
i430flex-TF，24 in (61 cm) 长，4 个夹子
8 GB SD 卡
PowerLog CD（包括 PDF 格式的操作员手册）
USB 线缆 A-Bmini
基本型号不含电流测量探头，必须单独订购
IEC 61000-4-30 A 级合规性
435
434
测量算法 • •
电压精确度 额定电压的 0.1% 额定电压的 0.5%
时间同步 可选 GPS430 配件
