- 产品介绍：

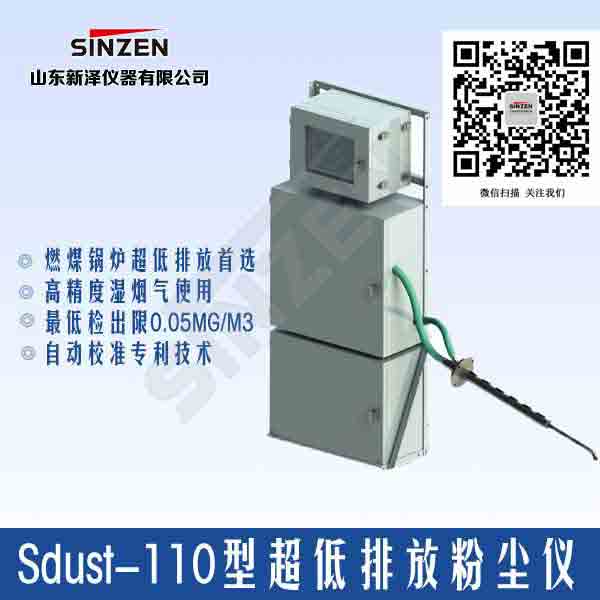

品牌: SINZEN（新泽仪器）
型号:Sdust-110型
厂家:山东新泽仪器有限公司
一、产品介绍：
Sdust-110超低粉尘仪连续烟尘浓度监测系统具有极高的灵敏度，配合烟气预处理模块，能可靠测量湿烟气中的烟尘（颗粒物）浓度。
Sdust-110超低粉尘仪由发射、 接收单元、烟气预处理模块组成，通过对恒温测量池内烟气的测量， 间接得到烟气中粉尘浓度，烟气预处理模块由采样探头、射流泵、加热单元、压力、温度控制单元、恒温测量池等部分组成，它完成将样气从烟道中抽出，并经加热装置使烟气温度达到烟气露点温度之上，然后送入恒温测量池进行测量。
预处理模块尾气经采样探头重新返回烟道。所需射流气、吹扫气均由洁净风机单元产生，吹扫气 用于清洁烟尘仪的光学部件，确保系统长期可靠工作。
二、规格参数：
工作原理 激光前向散射测量
测定对象 工业废气、烟尘（湿烟气）
机械特性 外壳
尺寸
重量
防护等级 全金属外壳
1600×610×400 mm (H×W×D)
约100Kg
系统IP54，电子部件IP65
光学特性 工作波长 (650±20)nm
测量性能 测量范围
零点漂移
量程漂移
示值误差
检出限
烟道直径 最小：(0 ～ 5)mg/m3 最大：(0 ～ 200)mg/m3
±2%F.S./24h
±2%F.S./24h
±2%F.S.
±0.01mg/m3
(0.7 ～ 20)米
测量条件 烟气流速
烟气压力
烟气湿度
烟气温度
防堵反吹 (0 ～ 30)m/s
-5Kpa ～ +5 Kpa
≤ 30g/m3 （含水量）
最大300°
自动，反吹时间间隔可设置
供电要求 电压
功率 220V
≤ 3KW
环境工作条件 工作温度 -20ºC ～ +50ºC
接口特性 模拟输出
数字接口 (4 ～ 20)mA
RS485
三、测量原理
Sdust-110型超低粉尘仪采用前散射原理测试颗粒的散射光强度，通过特定的算法输出烟尘的浓度。内嵌的高稳定激光信号源穿越恒温测量池，照射烟尘粒子，被照射的烟尘粒子反射激光信号，反射光强度与烟尘浓度成正比。接收单元与发射单元以特定的前散射角接收烟尘信号，获得极高的检测灵敏度。
四、系统特点
◢ 超低量程，最小量程(0 ～ 5) mg/m3，超高灵敏度，最低检出限0.05 mg/ m3。
◢ 仪器采用多种先进技术。包括：相关噪声对消技术、激光发射功率稳定技术、极低噪声TIA、干扰控制与信号完整性设计、抗恶劣环境设计技术，提供快速、可靠和准确的定量烟尘排放数据。
◢ 独有自动校准专利技术，实现零点和满量程自动校准。
◢ 采用射流技术从烟道中抽取部分烟气，结构紧凑、安装简单、抗雷击、抗恶劣环境、成本低、维护量小。
◢ 烟气传输过程进行连续加热恒温，防止传输过程湿烟气冷凝产生的测量偏差。
◢ 采用智能控制技术，实时显示测量结果和系统运行状态参数。
◢ 通过内置的流速测量装置，可实现对湿烟气的等速采样。
五、行业应用
适合工业锅炉超清排放监测。包括火电、钢铁、冶金、水泥、铝业、石化、陶瓷工业等。
◢ 环保污染源烟粉尘排放监测（CEMS）
◢ 除尘设备效率监测
◢ 燃烧效率监测
◢ 工业制造过程中粉尘浓度的测量
◢ 工矿企业职业健康保护粉尘监测
◢ 生产车间、厂房的粉尘负荷监控
◢ 科学研究、实验现场测试
六、安装准备
请参照HJ/T 76－2007标准文件第6条要求。
开孔：测量探头安装点开孔直径需大于56 mm，且孔位距离平台地面不高于400mm。
预埋法兰：其通径需大于50mm。测量探头的法兰片螺栓孔心距130mm。（厂商预埋法兰规格为DN65，可根据需要选配。）
焊接预埋法兰：在安装预埋法兰时需要将其下倾与水平面保持15°
平台宽度：主机开门半径600mm
供电：主机需要至少3.5KW
