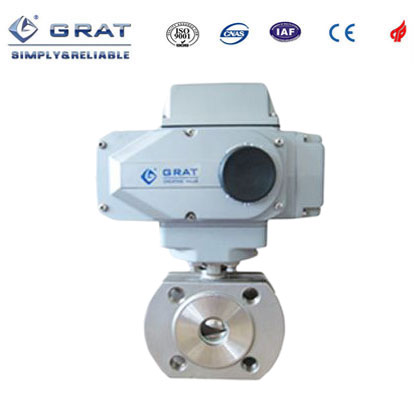

一、电动V型球阀产品简介:
电动V型球阀为电动单元组合仪表中执行单元,可实现比例调节,接收ON-OFF或4-20mAC或1-5VDC的信号进行比例动作的小型、坚固、高精度的电动执行机构, 动作灵敏,并采用转角直接指示和反馈,开关型只需输入单相电源即可控制运转、实现对压力、流量、温度、液位等参数的调节。阀芯上开有V型切口,与硬密封阀 相对转动产生剪切力,可将纤维切断,防止卡死。特别适用于泥浆和含有纤维性介质,以及含有微小固体悬浮物介质的调节。
电动V型球阀卓越的调节性能,使产品广泛应用于石油化工、精细化工、造纸、冶金、污水处理,锅炉给水等各种工业领域的高精度调节环节。实现管道中介质流量调节和切断,以达到生产过程按一定的规范进行。
三、电动V型球阀产品参数
公称通径:DN15-DN200(更大口径敬请联系我公司索取详细资料)
公称压力:PN1.6MPa
连接方式:法兰连接
阀座形式:PTFE软密封
阀体材质:SUS304 SUS316 WCB
阀芯材质:SUS304 SUS316 WCB
动作时间:15秒、30秒(可选)(0-90°)
工作电源:AC220V AC380V DC24V
控制信号:4~20mA 0~5V
输出信号:4~20mA 0~5V
工作压力:PN1.6Mpa PN2.5Mpa PN6.4Mpa
介质温度:≤220℃
环境温度:≤50℃
适用介质:食品、润滑脂、纤维状流体、水、油品、气体
死 区:0.1%-3.0%可调
四、电动V型球阀产品资料
1.电动V型球阀安装尺寸
通径DN(mm) |
d |
L |
D |
K |
D1 |
n-md |
f |
H |
w |
15 |
14 |
35 |
90 |
65 |
46 |
4-M12 |
2 |
190 |
195 |
20 |
19 |
38 |
100 |
75 |
56 |
4-M12 |
2 |
195 |
196 |
25 |
24 |
42 |
110 |
85 |
65 |
4-M12 |
2 |
210 |
196 |
32 |
29 |
50 |
130 |
100 |
76 |
4-M16 |
3 |
220 |
196 |
40 |
38 |
60 |
145 |
110 |
84 |
4-M16 |
3 |
230 |
196 |
50 |
48 |
70 |
160 |
125 |
99 |
4-M16 |
3 |
265 |
196 |
65 |
64 |
95 |
180 |
145 |
118 |
4-M16 |
3 |
300 |
255 |
80 |
76 |
118 |
195 |
160 |
132 |
4-M16 |
3 |
325 |
255 |
100 |
95 |
140 |
215 |
180 |
156 |
4-M16 |
3 |
350 |
255 |
125 |
118 |
195 |
245 |
210 |
184 |
4-M16 |
3 |
375 |
255 |
150 |
150 |
260 |
280 |
240 |
211 |
4-M20 |
3 |
420 |
255 |
200 |
200 |
350 |
335 |
295 |
266 |
4-M20 |
3 |
460 |
255 |
