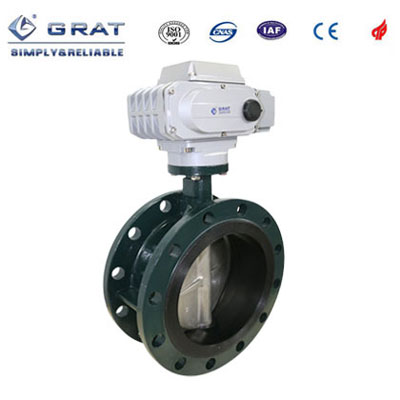

一、法兰式电动蝶阀产品简介
法兰式电动蝶阀采用无销钉结构,有效避免长期运行销钉脱落。适用介质:水、油品等液态介质。产品广泛应用于各种工业介质的温度、压力、流量调节和切断。广泛应用于石油、化工、食品、医药、轻纺、造纸、水电、船舶、城市给排水、冶炼能源等系统中,非腐蚀性的气体、液体、半流体以及固体粉末管线和容器上作为调节和截流装置使用。
三、法兰式电动蝶阀产品参数
公称通径 DN50~DN600
工作电源 AC220V,AC380V, DC24V
介质温度 -20~120℃
环境温度 -30℃-60℃
公称压力 0.1~2.5MPa
动作时间 15S/30S/60S
适用介质 水,油品,气体、腐蚀性介质等
控制方式 调节或开关控制
输入信号 4-20mA/0-5V~10V(备选)
输出信号 4-20mA/0-5V~10V(备选)
连接方式 法兰式
密封形式 软密封
阀体材质 WCB、QT450-10、HT200、HT250、SUS304、SUS316
阀板材质 WCB、QT450-10、HT200、HT250、SUS304、SUS316
转轴材质 2Cr13
密封圈材质 丁腈耐油橡胶、EPDM、PTFE、PPL等
阀杆密封 NBR、HNBR
填料材质 柔性石墨
防护等级 IP67
制造标准 GB/T 122387-89
法兰标准 GB9113-2000、GB17241.6-1998
结构长度标准GB12221-89
检验标准 GB/T 13927-92
四、法兰式电动蝶阀产品资料
1、法兰式电动蝶阀安装尺寸图表
口径(DN) |
D1 |
D2 |
n-ΦD |
L |
H2 |
H1 |
W1 |
W2 |
50 |
125 |
165 |
4-Φ18 |
108 |
290 |
70 |
196 |
145 |
65 |
145 |
185 |
4-Φ18 |
112 |
303 |
76 |
196 |
145 |
80 |
160 |
200 |
8-Φ18 |
114 |
315 |
89 |
196 |
145 |
100 |
180 |
220 |
8-Φ18 |
127 |
330 |
104 |
196 |
145 |
125 |
210 |
250 |
8-Φ18 |
140 |
350 |
120 |
196 |
145 |
150 |
240 |
285 |
8-Φ23 |
140 |
370 |
132 |
196 |
145 |
200 |
295 |
340 |
12-Φ23 |
152 |
443 |
167 |
255 |
184 |
250 |
355 |
395 |
12-Φ28 |
165 |
482 |
202 |
255 |
184 |
300 |
410 |
445 |
12-Φ28 |
178 |
510 |
239 |
255 |
184 |
350 |
470 |
505 |
16-Φ28 |
190 |
545 |
265 |
255 |
184 |
400 |
525 |
565 |
16-Φ31 |
216 |
660 |
308 |
355 |
273 |
450 |
585 |
615 |
20-Φ31 |
222 |
682 |
341 |
355 |
273 |
500 |
650 |
670 |
20-Φ34 |
229 |
720 |
381 |
355 |
273 |
600 |
770 |
780 |
20-Φ40 |
267 |
823 |
476 |
355 |
273 |
