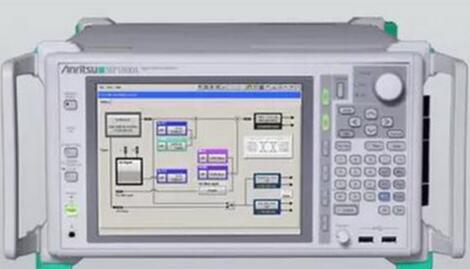

安立科技 Anritsu MP2100B 采样示波器
东莞市泰成电子仪器经营部
简称“泰成电子”
王生：13318450786（微信同号） 邮箱：tc13318450786@126.com
在线QQ：2370067237 地址：广东省东莞市塘厦镇新头村社区
重要提示:如果您找不到联系方式,请看图片,或百度搜索“东莞泰成仪器”陈生,谢谢!
特征
·多合一内置 4 通道 BERT 和采样示波器
·误码率 (BER) 4 通道同步测量
·高质量波形 PPG (1 ps rms 抖动)
·高输入灵敏度 (10 mVp-p 最低输入灵敏度)
·高速眼图模板测试，最高 150 k 样本/秒，带眼图分析
·支持差分信号BER测量、眼图模板测试和眼图分析
·多达六种贝赛尔滤波器可供选择，提供全功能应用支持
·设计紧凑小巧 (深 18 cm) 的光学模块评估测试仪
·一台实现同步误码率(BER)、眼图、眼图模板和抖动测量
·支持 WDP (波形色散损耗) 测量
·支持在加重和均衡情况下的最优的采样计算来测试眼图
·模拟波形的同步眼图模式、眼图模板和抖动测量
描述
BERTWave MP2100B是多合一的测试仪，带有内置BERT和采样示波器，用于支持光学模块评估，包括BER测量，眼图模板测试和眼图分析等。
BERT和采样示波器是评估光学通讯系统中使用的光学模块时必要的测试仪。以前在评估QSFP+和SFP+等模块时，需要分别配置BERT和采样示波器。现在有了 BERTWave MP2100B，其多合一设计将多达4通道的BERT和采样示波器集成于一个小巧的18-cm深的单一机柜中，大大削减了设备投资成本，节省了作业空间。此外，使用 BERTWave MP2100B 时，无需变更连接线即可同步进行BER测量、眼图模板测试和眼图分析，从而缩短了测量时间。而且，BER测量通道可扩展至四个，4通道BER测量、眼图模板测试和眼图分析可同步进行。最后，内置的SFP+模块插槽可无需使用外部光源。
BERTWave MP2100B 的 BERT 能测量比特速率在 125 Mbit/s 到 12.5 Gbit/s 之间的误码率(BER)，其内置多达 4 通道的 BERT 选件使得 QSFP+ 和 AOC 等多通道光模块测试系统的配置变得轻松简单。差分信号不但支持误码率（BER）测量，且支持眼图模板测试和眼图分析。
BERTWave MP2100B的采样示波器具有带宽为 25 GHz（典型值）的电接口和带宽为9GHz（典型值）的光接口。另外，使用该示波器，可内置多达六种光学贝赛尔滤波器，用于测量光学信号。使用这些滤波器，一台 MP2100B 即可实现各种不同应用的消光比测量、眼图模板测试和眼图分析。此外，该示波器具有标准配置的快速采样模式，可确保高速测量；在快速采样模式下，采样速度高达150k样本/秒，比旧款产品快1.5倍，并能进行快速的眼图模板测试和眼图分析。
使用 MX210001A抖动分析软件，一台实现同步抖动分析、眼图和眼图模板测量。150k 样本/秒的采样速度也更有效地利用了测量时间。与 MATLAB? 结合使用，可用于支持特定信号，例如WDP、TWDP和dWDP的波形色散测量。
最后，MX210002A 传输分析软件增加了设备传输 (S21 增益、相位) 分析功能，以及使用均衡器、滤波器和加重计算所执行的反嵌波形模拟功能。与此同时，还支持同步波形采样和模拟以及同步眼图测量和眼图模板测量。与 MX210001A 软件结合使用还能够进行模拟波形同步抖动测量。
