UV LED点光源,元器件UV胶水固化,缝隙粘接固定,全网价格非

  • 这真不是您需要的产品?
  • 品  牌:
  • uv-led
  • 主要规格:
  • 033B/233A
  • 用  途:
  • 元器件UV胶水固化

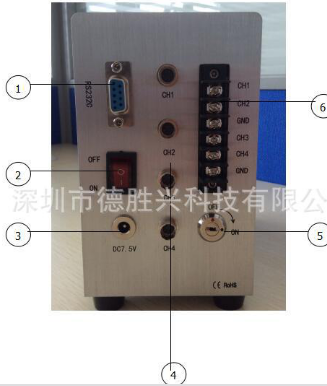

    • UV-LED点光源照射机主要应用 1>硬盘磁头装配(金线固定、轴承、线圈、芯片粘接等) 2>马达及元件装配(导线、线圈固定、线圈末端固定,PTC/NTC元件粘接,保护变压器芯) 3>DVD/数码相机(透镜,镜头粘贴,电路板加固) 4>传感器生产(气体传感器,光电传感器,光纤传感器,光电编码器等) 5>手机元件装配(相机镜头、听筒、话筒,外壳,液晶模组,触摸屏涂层等) 6>TFT-LCD液晶面板灌晶口封装 7>TFT—LCD液晶板FPC的粘贴封装 8>光学行业-ST-LED UV光固化应用 9>光学元件装配和粘接(透镜组,棱镜,光学引擎装配,COD,COMS) 10>光通信行业LED UV光固化应用 UV固化机操作方法 1、开机准备 在使用本设备前,请根据需要连接脚踏开关、照射头、电源线,注意照射头不在对人的方向上打开电源开关。 脚踏开关插头一端根据需要接入控制器后面板脚踏开关接头CH1(或者CH2\CH3\CH3),另一端接入GND.然后扭紧螺丝固定住。 照射头插入时请勿用力插拔,通过旋转找准方向轻轻插入即可自动锁死。捏住照射头连接处弹片轻轻一拉即可取下。   注意: 照射头放射出的紫外线对人体有害,请勿照射人体尤其是眼睛,使用时请佩戴RUNLED防护眼镜。使用及刚使用完设备后,照射头温度非常高,为避免烫伤,请注意不要触碰。 2、照射模式说明 根据开机后页面对比 CH1    100%A     10.0s A代表自动照射模式 CH1    100%M      0.0s M代表手动照射模式 CH1     CLOSE CLOSE代表通道关闭 CH1       04ST       0.0s ST表示阶梯照射模式 CH1       54PS       0.0s PS表示阶梯循环照射模式 打开后面板钥匙锁,按RUN进行运行状态和停止状态进行切换 停止状态如下: CH1    100%A     STOP CH2    100%A     STOP CH3    100%A     STOP CH4    100%A     STOP 3、参数设置 停止状态下按SET键进入设置页面,通过方向键进行设置,设置好后按ENT键进行保存,按ESC键不保存设置退出设置页面,相应设置通过反白表示如下图: CH1    100%A     10.0s CH2    100%A     10.0s CH3    100%A     10.0s CH4    100%A     10.0s 每个通道都有5种模式可以选择 A:代表自动模式,可以进行功率和倒计时时间设置。 M:代表手动模式,可以进行功率设置。 ST:代表STEP模式,可以进行步数设置 ,前边数字代表步数。选中ST后,反白在T上可通过SET键进入具体步骤设置。 CLOSE:代表该通道关闭,不进行照射。 PS:代表脉冲工作方式,此模式循环STEP模式,循环次数可设定。   注明:功率可在0-100之间设置,时间可在0.0-999.9之间进行设置,ST步骤可在1-16步之间设置,PS可在1-99次循环之间设置。 4、系统参数设置 在停止页面按ENT键进入系统参数设置页面通过方向键进行设置,按ENT键保存并退出,按ESC键不保存任何设置退出。 CH1    LINK          OFF CH2    LINK          OFF CH3    LINK          OFF CH4    LINK          OFF 在系统参数设置状态,每个通道有4种状态显示如下: LINK  代表联动状态,为ON时,使能联动;为OFF时,关闭联动,默认为关闭状态。 BUZZ  代表蜂鸣状态,为ON时,通道照射完成时,蜂鸣报警,为OFF时,无蜂鸣。 START 代表照射头启动方式选择,PULSE代表脉冲方式,踩下脚踏开关后即启动照射,下次踩下时停止照射;LOW代表电平方式,踩下脚踏开关照射,松开停止。 000000H00M00S,通道总照射总时间显示,不能人为更改。 恢复出厂设置,在运行状态下打开钥匙开关,长按SET键3秒后放开,听到蜂鸣器长鸣后放开即可。 5、通道控制方式 在运行状态界面(即启动页面)可以开启通道,开启通道有三种控制方式。 1、按键控制方式 通过点击前面板上的方向键分别控制4个通道。 2、脚踏控制方式 根据需要连接好脚踏后,根据所设置START的方式进行开关通道. 本机为了做到最大限度的兼容性,脚踏开关接口除了和脚踏开关连接外还可以和PLC、单片机、上位机I/O卡等设备直联,所给信号低电平持续时间大于50ms即可。 3、串口控制方式 本机另外提供RS232串口控制模式,通过后面板上的RS232接口输入控制信号。具体操作方法如下: 上位机选择好正确的COM端口,设置好波特率为9600bps,上位机或PLC设备需要发送通信协议指令,发送字符串“HWLED”或者相应的Ascii码,UV控制器如果成功接收该字符串后,会返回“:”,此时表示UV机和上位机或PLC设备握手成功,可以通过RS232接口控制LED照射头的点亮或者熄灭。 控制方式如下: 1、上位机或PLC设备发送一个8位二进制(0b0000,0000)数,字节的第4位为点亮或关闭LED光头控制位,1为点亮,0为关闭。字节的高3位无效,字节的低4位从高到低分别代表CH4、CH3、CH2、CH1四个通道,当该位为1时控制有效,为0时不对该通道进行控制。例如发送控制字节为(0b0001,0001),代表点亮CH1通道的LED光头。发送字节(0b0000,0001),代表关闭通道CH1通道的LED光头。                                                                2、握手成功以后,外设每发送一个控制字节,主机会返回一个相同的字节做确认,如果有异常,上位机可以随时确认主机的状态。每个通道停止工作时,主机会通过RS232接口发送一个十六进制(例如0b0010,0010,代表通道2停止照射)的字节,字节高4位(0010)保持不变,低4位从高到低分别代表CH4,CH3,CH2,CH1四个通道,对应状态位为1时,代表该通道停止照射。
