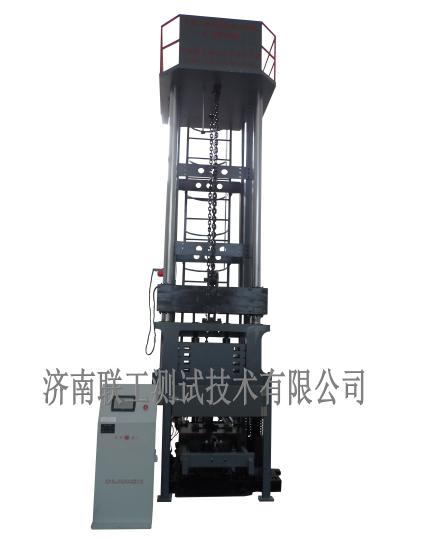

JL-50000落锤冲击试验机
- 用 途：
- 主要用于进行铁素体钢的落锤撕裂试验（即DWTT）。也可以根据用户需要定做不同形式的锤头及砧座以满足其它试验方法的要求。
- 一、设备型号及名称
JL-50000落锤冲击试验机
二、试验机简介
该落锤冲击试验机主要用于进行铁素体钢的落锤撕裂试验（即DWTT）。也可以根据用户需要定做不同形式的锤头及砧座以满足其它试验方法的要求。
该机由框架部分、送料部分、提升系统、锤体、砧座、安全防护系统及控制系统组成。该机可以通过调整配重铊数量和调整冲击高度方法调整冲击能量，能量范围无级可调。
该机工作方式为自由落体式，如果操作不当会有一定的危险性，因此该机设计了完美的安全保护系统，以确保操作过程中人身及设备的安全。
为了方便装卸配重铊，该机还专门设计了一个助力手臂来代替操作人员，使他们在装卸配重铊过程中几乎不消耗体力。
该机的电气控制系统采用PLC进行控制，采用触摸屏显示形式实现完美的人机对话方式。提升电机通过变频调速器控制，提升速度从零速度到满速度之间无级可调。
三、技术参数
序号 项目 技术指标
1 冲击能量范围 20000J～50000J
2 提升高度范围 0～2m
3 有效使用高度范围 1.2～2m
4 最大冲击速度 ≥5m/s
5 锤体基本质量 1750kg
6 配重砣质量 200kg(4块）
7 锤体总质量 2550kg
8 落锤锤刃曲率半径 R25.4±2.5mm
9 砧座支滚曲率半径 R14.3±1.59mm
10 锤头及支滚硬度 60～65HRC
11 落锤锤刃中心线与支座跨距中心偏差 ±1mm
12 锤头提升速度 3m/min
13 提升高度指示误差 ±0.03%
14 试样对中精度 ±1m
15 砧座支滚跨距 254mm
16 主机高度 5700mm
17 主机占地面积（包括整机所有部件及距其它设备或建筑物的距离） 8m×8m
18 总重量 约20吨左右
