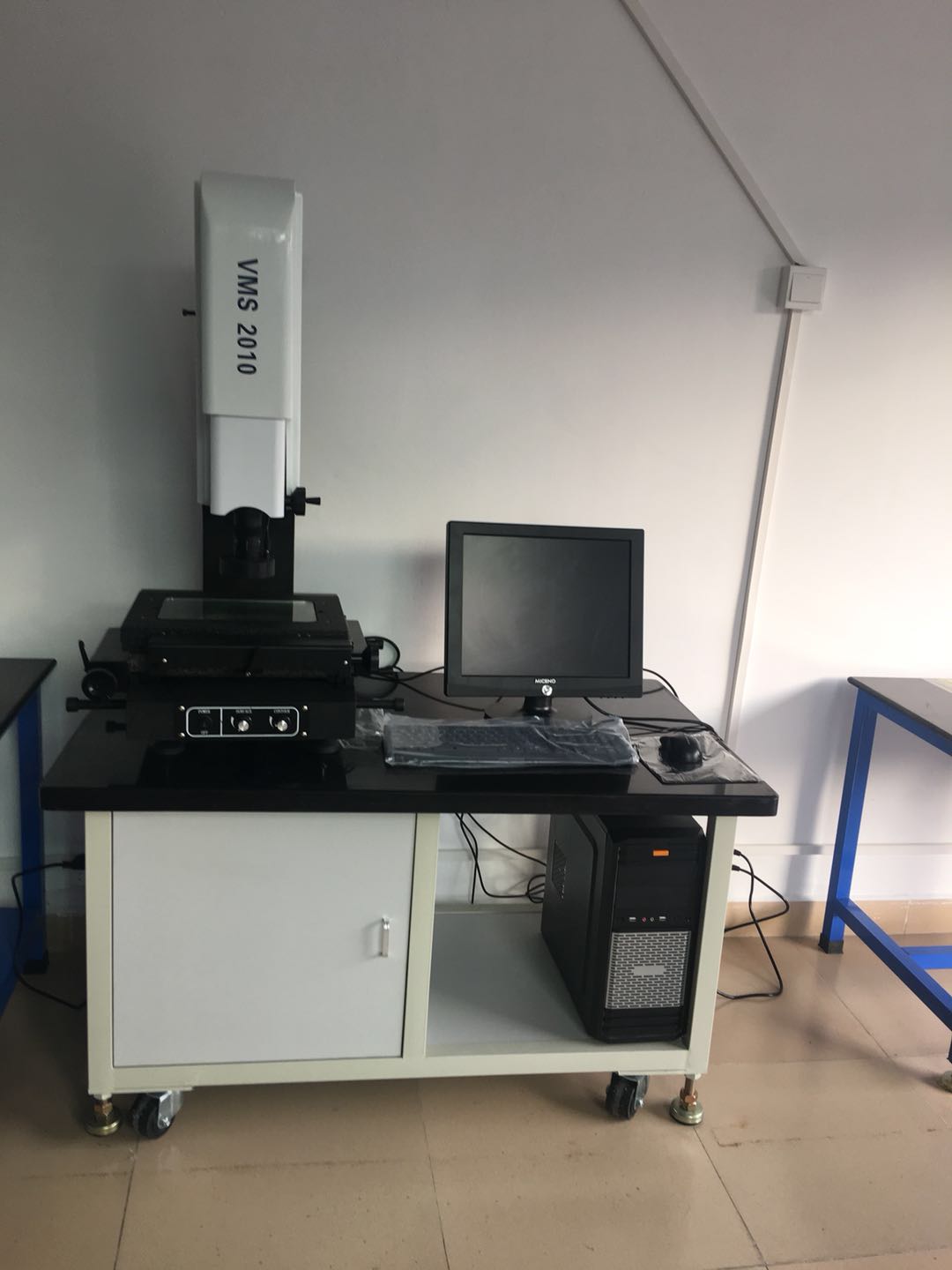

2.5次元影像测量仪VMS-2010 可测高
- 用 途：
- 广泛应用于各种行业。如：电子元件、精密模具、刀具、弹簧、导电橡胶、油封止阀、照相机零件、脚踏车零件、汽车零件、PCB加工等，也可用于教学、科研、产品研发等领域
- 2.5次元影像测量仪VMS2010技术参数
技术参数：
仪 器 型 号 2010M/N/A
工作台 大理石台尺寸(mm) 356×266
玻璃台尺寸(mm) 260×160
测量行程(mm) 200(X)×100(Y)
Z轴调焦行程(mm) 150
测量与瞄准系统 美国TEO摄像机（CCD）彩色1/3″ SONY芯片组41万像素
桂光变焦物镜倍率:0.7-4.5X 工作距离:90mm
视频放大倍率:30-225X 显示分辨率:0.001mm
专用测量软件
示值误差 X.Y≤(3+L/200)um Z≤(4+L/150)um(L为被测长度单位:mm)
照明系统 表面光源及透射光源均为LED，底灯绿光，亮度可调。
外形尺寸(mm) (长×宽×高) 650×485×930
仪器重量（kg） 150
仪器电源 220V（AC）50HZ
注：含电脑主机+17寸显示器+仪器桌子
一、硬件：
全采用大理石底座，立柱、工作台。稳定性好，结构刚性强,机器永不生锈
X,Y独立运动,减少机械误差,保证X、Y水平运动精度；
大理石工作台，平面度好，硬度好，不易划伤，经久耐用；使用寿命长
工作台X、Y向垂直度高，保证坐标测量精度达5+L/150即使工件没有摆正也可达到很高的测量精度；
Z轴升降采用平衡锤结构，保证Z轴升降平稳而且手感一致；
单轴线性补偿精度达5+L/150，非线性补偿达5+L/250（国内最高）；
一体式机台支架，使操作更加方便，符合人体工学；
提供12个月保修期，终身维护，一经选用再无后顾之忧。
二、软件：
软件有类似XCEL报表功能。测量数据可与EXCEL数据无缝连接
根据报表数据可以直接进行SPC数据分析，自动计算CA,CP,CPK,MAX,MIN,RANGE,AVG,STD等关键参数。
自动输出公差并能以颜色、声音、标识报警，最特别的是可进行产品适时尺寸跟踪。
在影像测量行业首次引入了亚像素测量功能，对测量者没有任何专业要求。相对同行产品，为使用者节省3/5至少的测量时间，极大的提升了测量效率。
可以测量各种复杂图形包括曲线。
高精度，稳定的影像测高功能（精度可达1μm）。还可以测量平面度
强大的拍地图功能，可以任意大小的工件自动完整的拍下来，并可实现虚拟测量。
