现货供应全自动影像测量仪，投影仪，测量影像仪器专业销售服务
- 用 途：
- 广泛应用于各种行业。如：电子元件、精密模具、刀具、弹簧、导电橡胶、油封止阀、照相机零件、脚踏车零件、汽车零件、PCB加工等，也可用于教学、科研、产品研发等领域。

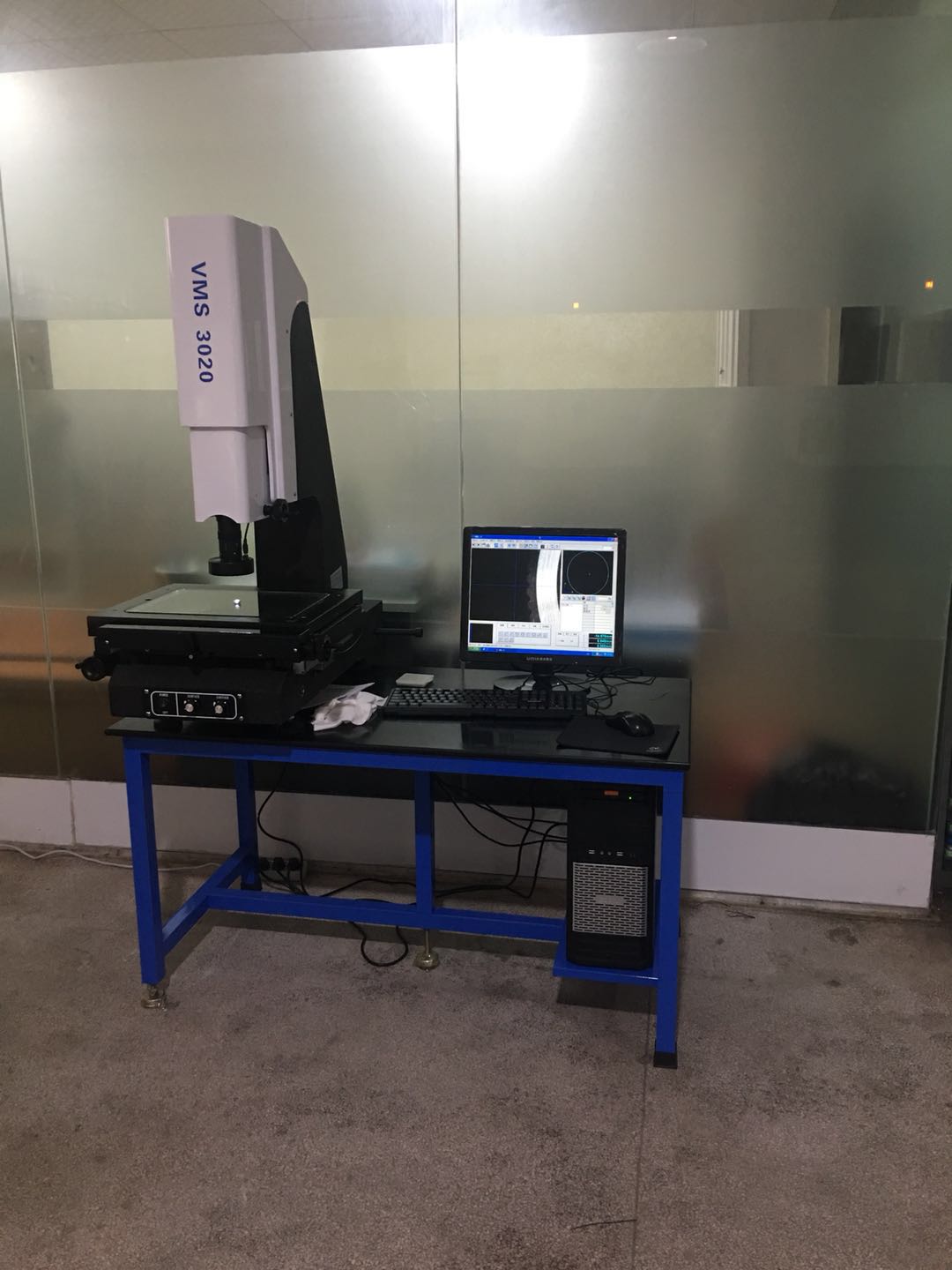

- 3020A-3D光学影像座标测量仪规格及参数
仪 器 型 号
3020A-3D
工作台
大理石台尺寸(mm)
500*370
玻璃台尺寸(mm)
360*260
运动行程(mm)
X:300mm Y:200mm
调焦行程(mm)
(Z轴)150mm
测量与瞄准系统
美国TEO高分辨率摄像机（CCD）1/3”彩色CCD 540线
变焦物镜倍率:0.7-4.5X 工作距离:90mm
视频放大倍率: 30-225X 显示分辨率:0.0005mm
专业精准3D手动测量软件
示值误差
X.Y≤(3+L/200)um, (L为被测长度单位:mm)
照明系统
表面光源及透射光源均为LED，亮度可调。
外形尺寸(mm)(长×宽×高)
800*550*950
仪器重量（kg）
300kg
玻璃台承重
15kg
仪器电源
220V（AC） 50HZ
3020A-3D光学影像座标测量仪产品特点
一、硬件：
1
全采用大理石底座，立柱、工作台。稳定性好，结构刚性强,机器永不生锈
2
X,Y独立运动,减少机械误差,保证X、Y水平运动精度；
3
大理石工作台，平面度好，硬度好，不易划伤，经久耐用；使用寿命长
4
工作台X、Y向垂直度高，保证坐标测量精度达3+L/150即使工件没有摆正也可达到很高的测量精度；
5
Z轴升降采用平衡锤结构，保证Z轴升降平稳而且手感一致；
6
单轴线性补偿精度达3+L/200，非线性补偿达2+L/250（国内最高）；
7
一体式机台支架，使操作更加方便，符合人体工学；
8
提供12个月保修期，终身维护，一经选用再无后顾之忧。
二、软件：( 3D)
1
软件有类似XCEL报表功能。测量数据可与EXCEL数据无缝连接
2
根据报表数据可以直接进行SPC数据分析，自动计算CA,CP,CPK,MAX,MIN,RANGE,AVG,STD等关键参数。
3
自动测量,自动输出公差并能以颜色、声音、标识报警，最特别的是可进行产品适时尺寸跟踪。
4
在影像测量行业首次引入了亚像素测量功能，对测量者没有任何专业要求。相对同行产品，为使用者节省3/5至少的测量时间，极大的提升了测量效率。
5
可以测量各种复杂图形包括曲线。
6
高精度，稳定的影像测高功能（精度可达5μm以下）。还可以测量平面度
7
强大的拍地图功能，可以任意大小的工件自动完整的拍下来，并可实现虚拟测量。
