便携式EL测试仪
系统核心功能：
u 全天候检测： 专门研发的滤光片与暗室使得全天候检测变得可能
u 预览取景功能： 由于EL成像的特殊性，导致在预览状态下无法看到组件，从而影响到现场的检测的效率，我司开发的最新技术可实现在预览模式下，动态移动相机位置就能找到组件在相机屏幕的中心位置，只要一次图像，就能获得最佳的EL图像，现场检测效率是同行的3~5倍。
◆ 自动对焦功能全面： 开发最新软件与硬件技术,使得影像系统在每次拍摄组件EL图片前先进行近红外光下的自动对焦,且在日光灯下也可进行,无需人工被动干抒,确保EL图像的一致性。
◆ Wifi无线传输功能： 采用第三方独立开发的 Wifi无线传输模块
代替原先影像系统自带模块,能搭载多平台APP远程控制相机光圈,快门,ISO,测光,白平衡等相机内所有参数,且能够实现两台ipad/智能设备同时连接相机,一台控制拍摄,一台监视,同步显示实时成像画面,150米操作范围。
◆ 便携式移动电源： 集发电与输出一起，专门针对光伏电站EL检测的需求特点而开发，重量轻、电路设计优化、保护措施完善、使用方便，充一次电可检测300~500块组件，无需通常的稳压电源+拖线板+外功220V交流电源
◆ 暗室模块： 帐蓬及支架材料重新型,总体重量大幅度降低,支架结构重新优化设计,装拆与携带更方便。
系统新增功能：
◆ 电动云台： 通过无线遥控，可实现360度全方位取景获得最佳拍摄效果，最少可升高至4米。
◆ 组件方阵检测： 配制大功直流稳压电源,可实现多块组件（组串）供电，一次性测试成像多块组件。
功能与应用
产品名称
功能与应用
便携式组件EL测试仪
应用：1.按装前组件来料检测 2.按装后验收检测 3. 日常维护检测与分析
测试范围：焦距成像覆盖范围,一块组件或多块组件
测试方式：支架直接测试、暗室测试
可判断缺陷：碎片，断栅，隐裂，烧结网纹，低效率片,材料缺陷等

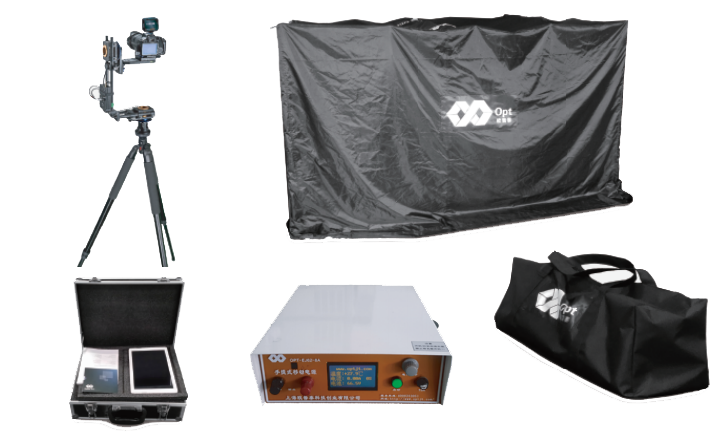

硬件与规格--标配
名称
规格
备注
成像系统
芯片：索尼 EXPEED4
像素：2400万CMOS单反相机
曝光时间：1~30s可调
特点：自动对焦 无线测距 wifi连接操控
自动对焦模块
自主开发,实现每次EL拍照前自动对焦
模块己嵌入到成像系统中
无线数据传输与控制模块
150米内数据快速无线传输,APP远程控制相机光圈,快门,ISO,测光,白平衡等相机内所有参数调节
软件
1. APP
2. 自主开发软件
1）EL图像显示：局部放大、条码显示
2）图像处理：增益、灰度、剪切、旋转
3）查询：条码查询、日期查询
4）功能选择：高电流，低电流
其他：用户自定义
平板电脑
苹果 Ipad mini
便携式移动电源
自主研发,可直接对6*10,6*12的组件直接上电进行EL检测,无需稳压电源+拖线板+外供220V交流电源
只适用于对单块组件进行EL测试
三脚架
知名品牌
暗室系统
支架/帐蓬/背包
硬件与规格--选配
名称
规格
备注
电动云台
通过无线遥控，实现360度全方位取景获得最佳拍摄效果
如用户使用该设备主要是用于对大型地面电站进行检测,则强烈建议用户使用该模块
稳压电源
0-250V,0-9A,同时给4块组件上电
0-600V,0-9A,同时给8块组件上电
如用户需同时对二块以上的组件进行上电检测,只能使用稳压电源,但现场必须有外供220V交流电源
手提电脑与扫描枪
手提电脑--品牌由用户提供
扫描枪--手动
当用户需用我司开发的软件对EL图像进行处理时,需进行配制
售后服务
1.保质期：一年
2.保质期内发生的非人为因素造成的的固件损坏，及其他质量原因，应承诺完全免费维修
3.售后服务：在收到买方有关设备发生故障的通知后，24小时内做出响应。
4.提供操作手册等相关电子及书面手册
