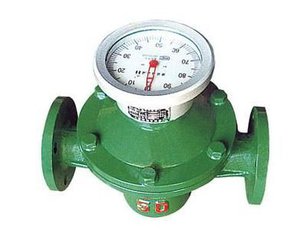

机械指针式齿轮流量计 LC型椭圆齿轮流量计
- 用 途：
- 机械指针式齿轮流量计 LC型椭圆齿轮流量计
- 概 述：LC 型椭圆齿轮流量计，系直读累积式液体流量计，LcB 型椭圆齿轮流量计，是在LC 型流量计的基础上增加了发讯机构，可与本厂产品《微机流量控制仪》配套，广泛用于管道中液体流量(总量)或瞬时流量的测量和自动控制。由于它具有量程范围大，精度高，性能稳定，能测高温、高粘度液体，安装简易，操作方便等诸多优点，适用于石油开采、炼油、化工、商业、储油库等工业部门的流体计量。
应用领域：LC椭圆齿轮流量计是液体推动一对椭圆齿轮转动，每个腔体的容积是固定体积，齿轮转速引出，为机械显示仪表，若电子仪表配以传感器发出同步脉冲计数。现场均可显示瞬时流量和累积流量，均可实现远传。 椭圆齿轮流量计可用于多种粘度范围的测量，尤其适用于测量低粘度的介质，产品广泛应用于石油、石化、液体、化工、造纸等行业，用于测量小管径的微小流量计算。
主要优点：
1.口径从10-150mm
2.外壳材质有多种选择：铝、不锈钢及铸钢、PPS、青铜等
3.轴承材质有多种选择：陶瓷、青铜、哈氏合金、碳化物、PPS、不锈钢密封轴承等
4.轴的材料：316不锈钢
5.O形环的材质有：VITON、氟橡胶、不锈钢、特氟隆
6.量程比10：1， 可达50：1
7.安装时需装过滤器
8.年度最高可达1000mPa.s
9.压力最高可达6.3MPa
二、主要技术参数：
1.准确度等级：0.2%；0.5%
2.重复性误差：流量计各流量点的重复性误差不超过流量计基本误差绝对值的
三分之一
3.公称压力：0.6、1.6、2.5、4.0、6.3 MPa
4.工作温度：-20～+80℃、-20～+200℃、-20～+300℃（高温型）
5.环境温度：-30～+70℃
6.电源电压：12～24V DC（适用于流量积算仪）
7.介质粘度：0.1-1000mPa.s
8.压力损失：0-1000mPa.s＜80KPa
9.法兰连接：执行国家标准，另可按用户指定法兰标准制造
10.防爆等级：本安IaIICT4；隔爆dIIBT4
项目
型号 LC-A铸铁 LC-E铸钢 LC-B不锈钢
公称压力Mpa 1.0 1.6 2.5 4.0 6.4 1.0 1.6
被测液体粘度 2 — 200 mPa.s
被测液体温度 -20℃～+100℃
流 量 范 围 m³h
型号精度等级 LC-A铸铁 LC-E铸钢 LC-B不锈钢
公称（DNmm） 0.5 0.2 0.5 0.2 0.5 0.2
10 0.04～0.4 0.1～0.4 0.04～0.4 0.1～0.4 0.1～0.5 0.1～0.5
15 0.25～1.5 0.3～1.5 0.25～1.5 0.3～1.5 0.3～1.5 0.3～1.5
20 0.5～3 0.6～3 0.5～3 0.6～3 0.6～3 0.6～3
25 1～6 1.2～6 1～6 1.2～6 1.2～6 1.2～6
40 2.5～15 3～15 2.5～15 3～15 3～15 3～15
50 2.4～24 4.8～24 2.4～24 4.8～24 4.8～24 4.8～24
65 5～40 8～40 5～40 8～40 8～40 8～40
80 10～60 12～60 10～60 12～60 12～60 12～60
100 16～100 20～100 16～100 20～100 20～100 20～100
150 32～190 38～190 32～190 38～190 38～190 38～190
200 34～340 68～340 34～340 68～340 68～340 68～340
1、LC 普通型 铸铁外壳、铝合金椭圆齿轮，圆表头带指针或方表头不带指针。
2、LC-HL 回零型 铸铁外壳、铝合金椭圆齿轮，表头双计数器，其中一组可回零。
3、LC-TN 高温高粘型 适用温度 0~200 ℃ ，适用介质粘度 200~1000MPa˙ S 。
4、LC-B 不锈钢型 外壳、椭圆齿轮等所有接触到液体的零件均采用不锈钢材料。
5、LCB 信号输出型 在 LC 型基础上安装了传感器，可输出脉冲信号。
